XBY Xiangboyi XY2403 - جهاز شرك GPS

XBY Xiangboyi XY2403 - جهاز شرك GPS

تحديد

قنوات التردد المدعومة: GPS L1، GLONASS L1 (L2 اختياري)

قوة نقل الإشارة: ≥10dBm

المسافة الدفاعية: 500 م ≥ ر 1000 م

القدرة على التشغيل الذاتي المستمر: تشغيل مستقل على مدار 24 ساعة

دعم السياسة: الوضع الدفاعي، وضع حظر الطيران، التنافر الاتجاهي (اختياري)

وقت اختراق الإشارة: ≥10s

استهلاك الطاقة للآلة بأكملها: ≥70 واط

درجة حرارة التشغيل: -40 درجة مئوية إلى +70 درجة مئوية

وزن المنتج: ≥10 كجم (الكابل غير متضمن)

درجة مقاومة للانفجار: Ex nA IIC T6

درجة الحماية: IP65

حجم المنتج: 355 مم × 351 مم × 185 مم

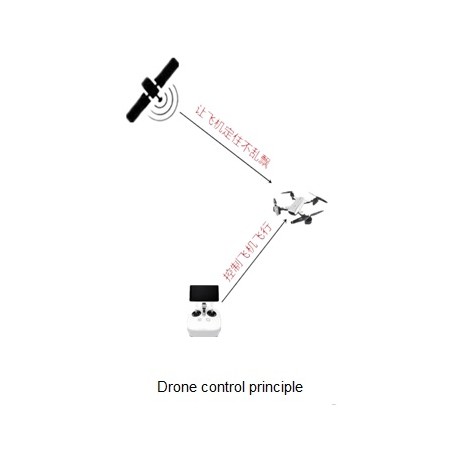

مبدأ التحكم بالطائرة بدون طيار:

أثناء رحلة الطائرات بدون طيار، يقوم نظام الملاحة بدمج الموقع الفعلي ومعلومات الاتجاه التي تم الحصول عليها من أجهزة استقبال GPS وأجهزة استشعار الاتجاه المغناطيسي. ثم يقوم بحساب مسافة الانحراف ومقدار التحكم في الاتجاه. يتم نقل هذه البيانات إلى نظام التحكم في الطيران، الذي يقوم بضبط انحراف الدفة لإعادة الطائرة بدون طيار إلى مسارها المحدد.

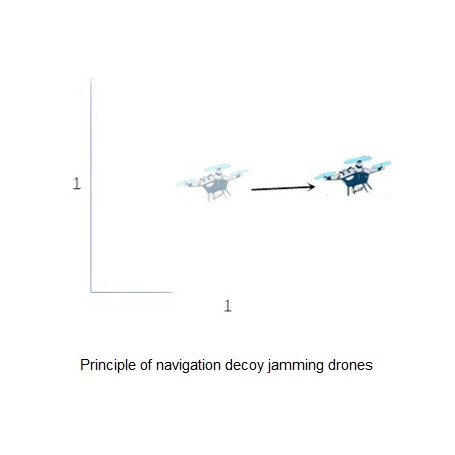

مبدأ طائرات بدون طيار للتشويش على الملاحة:

يقوم جهاز تشويش الملاحة بإنشاء إحداثيات زائفة للأقمار الصناعية لتعطيل ملاحة الطائرة بدون طيار. على سبيل المثال، إذا كانت الطائرة بدون طيار موجودة في الإحداثيات (1,1)، فإن جهاز التشويش يغير الإحداثيات المحيطة إلى (2,1)، مما يدفع الطائرة بدون طيار إلى إعادة معايرة موقعها والتحليق نحو (2,1). من خلال تغيير هذه الإحداثيات بشكل مستمر، مثل (3,1) أو (4,1)، يتم طرد الطائرة بدون طيار بعيدًا عن المنطقة.
