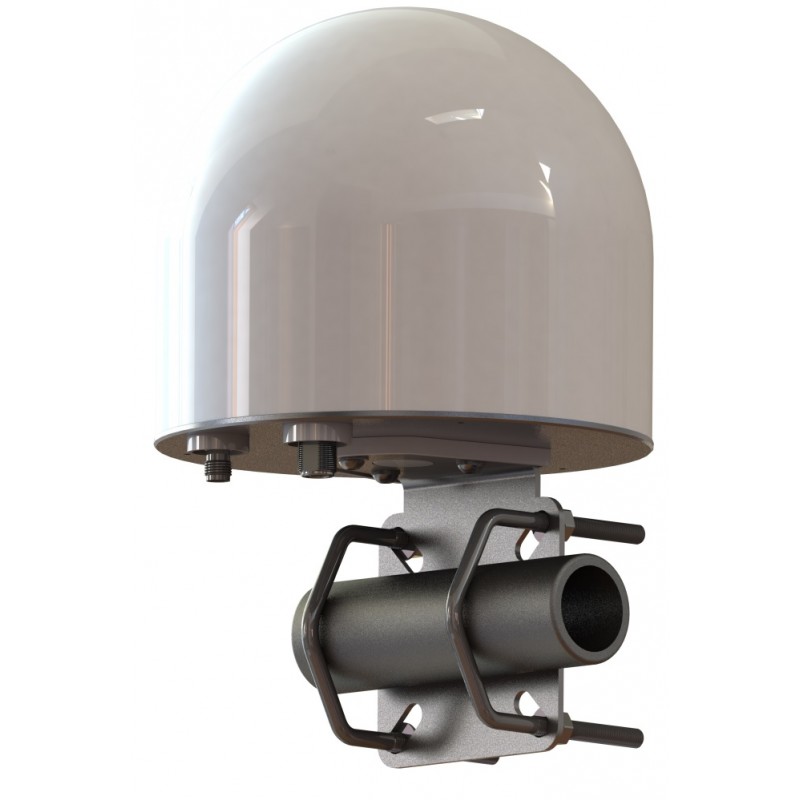

Scan Antenna Thuraya Active Kit SATCOM-antenni, ääni- ja GmPRS-yhteensopiva, 69002-000 DC-Feeder N (60101-053)

Tuotteen yleiskatsaus

• Aktiivinen antenni Thuraya -päätteille : Sisältää sisäänrakennetun aktiivisen GPS-antennin, joka tarjoaa luotettavan yhteyden Thuraya -satelliittijärjestelmiin.
• Omni-Directional Coverage : Peittää koko jalanjäljen ilman osoittelua, mikä varmistaa käytön helpon.
• Optimoitu meri- ja maakäyttöön : Suunniteltu kestävään suorituskykyyn meriympäristöissä, mutta soveltuu myös maakäyttöön.
• Mukana asennusteline : Korkealaatuinen AISI-316 ruostumattomasta teräksestä valmistettu kiinnitysteline ja laitteisto toimitetaan turvalliseen asennukseen.
• Kestävä rakenne : Suunniteltu ankariin olosuhteisiin sileällä pinnalla, vähähäviöisellä tutkakuvulla.
• Monipuolinen yhteensopivuus : Yhteensopiva useiden laitteiden kanssa, mukaan lukien FDU-XT, SF2500, Seagull 5000(i), Hughes 7101, SO-2510, SG-2520, XT, FDU-2500, FDU-3500, SatTrans SAT-Office ja SAT Docker -VDA-autosarja.
• Lisävarusteet : DC-syöttö- ja koaksiaalikaapelisarjat ovat saatavilla erikseen. Kaapelisarjat on suunniteltu Thuraya -määrittelyjen mukaisiksi.
• Paranneltu muotoilu : Malli 60101-000, joka tunnettiin aiemmin nimellä 60100, sisältää nyt asennuskiinnikkeen.

Pakkaustiedot

• Pakkaustyyppi : Toimitetaan tukevassa kovassa laatikossa turvallista kuljetusta varten.

Sähköiset tiedot

• Taajuuskaistat : 1525 - 1559 MHz, 1626,5 - 1660,5 MHz ja 1575,42 MHz.
• Impedanssi : 50 ohmia.
• Tuetut järjestelmät : Thuraya ja GPS.
• Polarisaatio : LHCP (Left-Hand Circular Polarisation).
• Aksiaalisuhde : Alle 6 dB.
• Vahvistus : 0 dBic.
• G/T (tyypillinen) : -22 dB/K; Minimi : -24 dB/K.
• EIRP (tyypillinen) : 7 dBW; Minimi : 5 dBW.
• LNA-vahvistus GPS:lle : 26 dB.
• Syöttöjännite : SAT: 10 - 24 VDC, GPS: 5 VDC.
• Virrankulutus : Keskimääräinen: 12 W; Huippu: 26 W.

Mekaaniset yksityiskohdat

• Väri : Valkoinen puhtaan ja ammattimaisen ulkonäön takaamiseksi.
• Korkeus : 301 mm.
• Halkaisija : 201 mm.
• Paino : 1,7 kg (vain antenni).
• Asennusvaihtoehdot : Asennetaan pylväisiin tai kiskoihin mukana toimitetulla kannakkeella ja U-pulteilla.
• Asennusohjeet : Toimitetaan yksinkertaista asennusta varten.
• Materiaalit : Valmistettu hopea-anodisoidusta alumiinista, PCB:stä, ruostumattomasta teräksestä, PTFE:stä, ASA:sta ja messingistä maksimaalisen kestävyyden takaamiseksi.
• Lämpötila-alue : Käyttö: -25°C - +55°C; Eloonjääminen: -40°C - +80°C.
• Liittimet : SAT: N-naaras; GPS: TNC-naaras.
• Kaapelihäviö : Suositeltava 3 dB - 7,5 dB optimaalisen suorituskyvyn saavuttamiseksi.

Tilaustiedot

• Osanumero : 60101-053 Sarja: Antenni + 69002-000 DC-syöttölaite N
