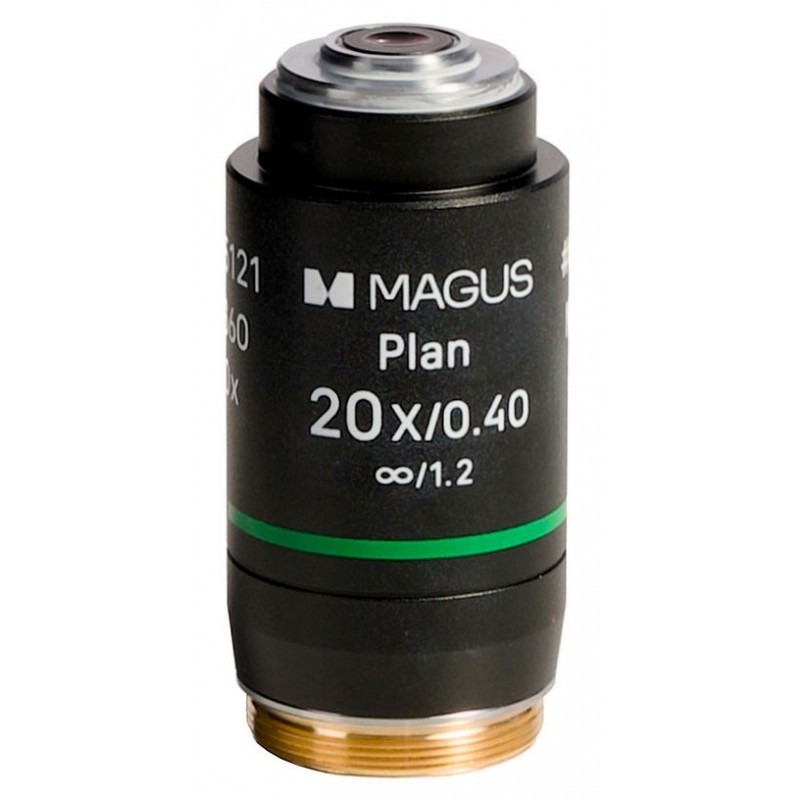

Magus 20PL60V Plan 20х/0,40 ∞/1,2 H60mm smásjárhlíf (85121)

Þessi linsa er ætluð fyrir bjartsvæða smásjárskoðun. MAGUS Bio V360 smásjársett inniheldur fasa-linsur sem eru með málmhring úr filmu sem er ristur á innri linsu. Þessi hringur er nauðsynlegur fyrir fasa-andstæðurannsóknir, þar sem hann veldur fjórðungsbylgjulengdar fasa-breytingu miðað við það ljós sem eftir er og dregur úr ljósgjafa. Af þessum sökum eru linsur án fasa-plötu mælt með fyrir hefðbundna bjartsvæða vinnu.

Ljósfræðileg upplausn og leiðrétting á linsugöllum

20×/0,40 linsa veitir upplausnarmörk upp á 0,69 µm. Litvillu er leiðrétt fyrir blátt og rautt ljós, kúluvillu er leiðrétt fyrir grænt ljós og sviðsbeygja er leiðrétt yfir um það bil 90% af þvermáli sjónsviðsins.

Ljósfræðikerfi og vélrænir eiginleikar

Linsan er hönnuð fyrir notkun með óendanleikaleiðréttu ljósfræðikerfi og hefur parafókaldistans upp á 60 mm. Þegar hún er notuð með 10× augngleri með 22 mm sviðstölum er þvermál sjónsviðsins 1,1 mm. Linsan hentar fyrir vinnu með skálar sem hafa botnþykkt upp á 1,2 mm.

Notkunarsvið stækkunar

Þegar 20× linsa er notuð er neðri mörk gagnlegrar stækkunar smásjárinnar 200×. Fyrir neðan þetta stig er ekki hægt að greina fín smáatriði sýnisins skýrt. Efri mörk gagnlegrar stækkunar eru 400×; meiri stækkun sýnir ekki frekari smáatriði og er því árangurslaus. Með 20×/0,40 linsu eru mælt með augnglerum með stækkun frá 10× til 20×.

Plan akrómatísk hönnun

Plan akrómatískar linsur gefa myndir sem eru í fókus bæði í miðju og á jaðri sjónsviðsins, sem leiðir til lágmarks bjögunar. Þetta gerir þær sérstaklega hentugar fyrir stafræna myndatöku og fyrir notkun með víðsjár augnglerum með 22 mm sjónsvið.

Samhæfni

Samhæf við MAGUS Bio V360 líffræðilega öfuga smásjá.

Tæknilýsing

Vöruauðkenni: 85121
Vörumerki: MAGUS
Ábyrgð: 2 ár
EAN: 5905555025759
Pakkningarstærð (L × B × H): 3 × 5 × 3 cm
Linsuefni: ljósfræðilegt gler
Linsuflokkur eftir leiðréttingu: plan akrómatísk
Stækkun: 20×
Tölulegur ljósop: 0,40
Vinnufjarlægð: 4 mm
Parafókaldistans: 60 mm
Botnþykkt: 1,2 mm
Samhæfð rörlengd: óendanleiki
Gormhlaðin grind: nei
Sökkvun: nei
