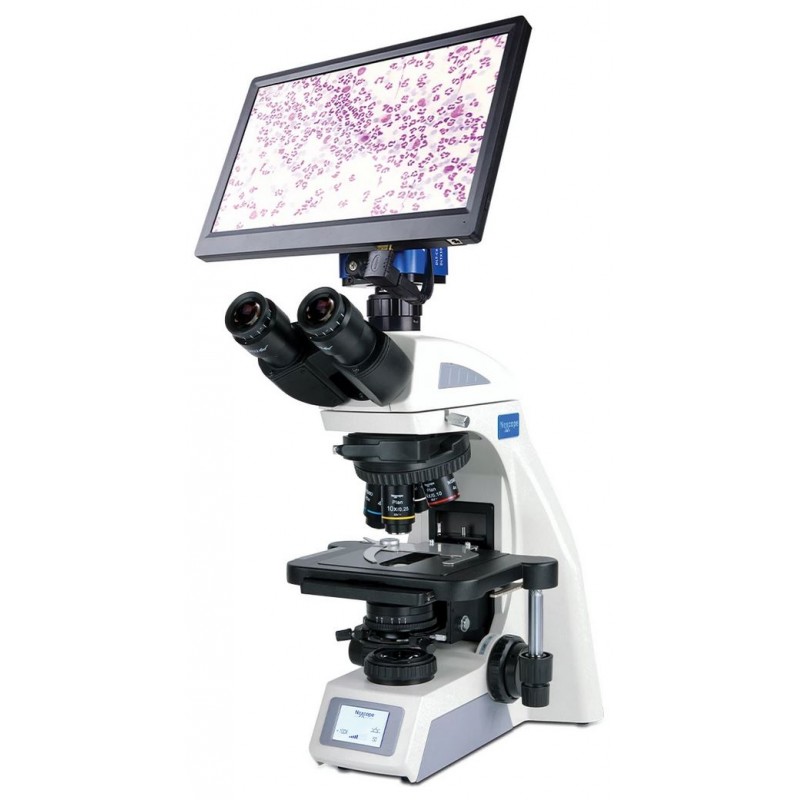

Nexcope NE620 smásjá með HDMI myndavél og skjá (DO-8601, DO-4910, DO-4930)

Nútímaleg líffræðileg smásjá fyrir vísindaleg og rannsóknarverkefni
Þessi nútímalega líffræðilega smásjá er hönnuð fyrir rannsóknir í dýralækningum, bakteríufræði, ónæmisfræði, lyfjafræði og mörgum öðrum vísindagreinum, auk notkunar á greiningarstofum. Hún er búin þrístrendri haus sem gerir kleift að tengja hvaða smásjáarmyndavél sem er með C-mount tengi í gegnum sjálfstæða ljósleiðslu. Þrístrendri tubusinn er með hæðarstillingu sem gerir nákvæma samstillingu fókus milli myndavélar og augnglers mögulega.

Þetta er fyrsta smásjáin í vörulínunni okkar sem er með óendanleikaleiðréttu optísku kerfi með hlutlinsum með 60 mm optískri lengd. Þessi hönnun veitir lengra vinnubil, á meðan stór linsudiameterinn gerir notkun augnglers með breiðara sjónsvið en staðallinn mögulega.

Optík og myndgæði
Smásjáin er búin hágæða plan akrómatískum hlutlinsum á kóðuðum snúningshaus, sem skila mjög nákvæmri og skarpri mynd sem hentar krefjandi rannsóknarvinnu á rannsóknarstofum.

Hönnun og notkun stigs
Stór vélrænn stiginn er hagnýtur og notendavænn. Hann er með faldar drifmekanískar lausnir og hreyfist aðeins miðað við standinn eftir Y-ás, sem sparar dýrmætt pláss báðum megin við smásjána. Glerhaldarinn gerir kleift að festa tvö sýni samtímis, sem auðveldar og flýtir samanburði.

Lýsingarkerfi
LED lýsing veitir mikla birtu og langan endingartíma. LED ljós gefa frá sér mun minna hita en halógenlampar, sem er sérstaklega gagnlegt við langar, samfelldar athuganir. Smásjáin er með sjálfvirka lýsingu sem stillir birtustig eftir valinni hlutlinsu, með möguleika á handvirkri stillingu af notanda.

Sviðþindari innbyggður í lýsingartækið gerir kleift að stilla Köhler-lýsingu, sem tryggir hámarks upplausn, birtu og skerpu, sérstaklega við mikla stækkun.

Staðalbúnaður – tæknilegar upplýsingar
• Breiðsviðs augngler 10× / 22 mm
• Þrístrendur Siedentopf haus hallaður í 30°, augnfjarlægð 47–78 mm, 50/50 ljósdeiling, 360° snúningur
• Þriðja ljósleiðsla með stillanlegri fjarlægð frá skynjara að sýni (0,5× stækkun)
• Óendanleikaleiðréttar plan akrómatískar hlutlinsur með 60 mm optískri lengd:
– 4× NA 0,10
– 10× NA 0,25
– 40× NA 0,65 LWD 1,5 mm, með fjöðrun
– 100× NA 1,25, með fjöðrun, olíuyfirborð
• Fimm-stöðu snúningshaus, snýr aftur
• Vélrænn stig 185 × 142 mm með hreyfiferð 78 × 54 mm, glerhaldari fyrir tvö sýni
• Abbe þéttir NA 1,25 með hæðarstillingu, stigskiptum ljósþindara, miðjunarstillingu, 30 mm síuplássi og möguleika á björtum sviði, dökku sviði og fasaandstæðu
• Sammiðja grófur og fínn fókus
– Gróf hreyfing: 37,7 mm á snúning
– Fín hreyfing: 0,2 mm á snúning
– Fín kvarðaskipting: 0,002 mm
– Heildarfókusbil: 28 mm
• Fókuslás stillanlegur með innsexlykli
• Björt 3 W LED gegnflæðislýsing með löngum endingartíma, sjálfvirkri birtustillingu og handvirkri stillingu
• Fram-LCD skjár sem sýnir helstu lýsingarupplýsingar
• Sviðþindari fyrir Köhler-lýsingu og bættan skerpu

Stækkunar- og stillingarmöguleikar
Smásjáin er hægt að stækka eða stilla á annan hátt með aukahlutum, þar á meðal:
• Dökksviðssleði í þétti
• Fasaandstæðubúnaður
• Einfaldur skautunarsett
• 100× plan akrómatísk hlutlinsa fyrir vatnsimmersion
• 60× plan akrómatísk hlutlinsa
• 20× plan akrómatísk hlutlinsa
• Ljósmyndafesting með 1× stækkun fyrir myndavélar með skynjara stærri en 1/1,7"

Nexcope NE620 smásjá – tæknilýsing
• Vörunúmer: DO-8601
• Smásjáartegund: Líffræðileg, upprétt
• Notkun: Menntun, háskólar, rannsóknarstofur, læknisfræði, dýralækningar, rannsóknir
• Athugunaraðferð: Bjart svið
• Haustegund: Þrístrendur
• Ljósdeiling: 50:50 (augngler : myndavélarport)
• Hlutlinsuhaus: Fimm-stöðu, kóðaður
• Hlutlinsur: 4×, 10×, 40×, 100× olíuyfirborð
• Augngler stækkun: 10×
• Augngler sjónsvið: 22 mm
• Augnfjarlægð: 47–78 mm
• Halli augnglerstúts: 30°
• Díópturstilling: ±5 D á báðum augnglerum
• Heildarstækkanir: 40×, 100×, 400×, 1000×
• Þéttir: Abbe NA 1,25
• Optískur flokkur: Plan akrómatískur
• Ljósgjafi: LED
• Lýsingarafl: 3 W
• Lýsingartegund: Gegnflæðis
• Optísk leiðrétting: Óendanleiki
• Stærð stigs: 185 × 142 mm
• Glerhreyfing: Tvíglerhaldari með kvarða
• Hreyfiferð stigs: 78 × 54 mm
• Fókusstillingar: Sammiðja grófur og fínn, báðum megin, með spennustillingu
• Fín fókusbil: 2 µm
• Rafmagn: AC
• Stækkunarmöguleikar: Dökkt svið, fasaandstæða, skautun
• Ábyrgðartími: 60 mánuðir

Innifaldir aukahlutir – smásjá
• Rykhlíf með rafeindavörn
• Rafmagnssnúra
• Innsexlyklar fyrir stillingar og samsetningu
• Notendahandbók á pólsku

Delta Optical DLT-Cam PRO 1080 HDMI USB smásjáarmyndavél – tæknilýsing
• Vörunúmer: DO-4910
• Skynjarategund: CMOS
• Skynjaramódel: Sony IMX236
• Lína: Pro
• Gagnatengi: USB 2.0, HDMI
• Skynjarastærð: 1/2.8"
• Raunstærð skynjara: 5,38 × 3,02 mm
• Pixlastærð: 2,8 µm
• Skynjara upplausn: 1920 × 1080 pixlar
• Ljósmyndaupplausn: 1920 × 1080 pixlar
• Myndbandsupplausn:
– 60 FPS við 1920 × 1080 í gegnum HDMI
– 30 FPS við 1920 × 1080 í gegnum USB
• Upplausn: 2 MP
• Næmni: 510 mV við 1/30 s
• Ljósnæmistími: 0,4–999 ms
• Kerfiskröfur: Windows, USB 2.0 tengi, HDMI tengi
• Ljósróf: 380–650 nm
• Hvítjöfnun: Byggð á ROI og handvirk
• Rafmagn til myndavélar: 12 V DC, 0,5 A
• Myndbandskráarsnið: AVI, WMV, MP4
• Myndskrár: JPG, PNG, TIF, JP2, WEBP, TFT
• Rekstrarhiti: –10 til +50 °C
• Hugbúnaður: DLT-Cam Viewer
• SD-kortastuðningur: Já
• Ábyrgðartími: 24 mánuðir

Innifaldir aukahlutir – myndavél
• FMA optískur millistykki
• 30 mm og 30,5 mm millistykki
• Myndavélaeining
• Tölvumús
• HDMI snúra
• USB snúra
• Rafmagnsgjafi

HDMI skjár fyrir smásjáarmyndavélar – tæknilýsing
• Vörunúmer: DO-4930
