Kron Technologies Helios suðuvísualiseringssett (SKU HE10-1.0-KIT)

Kron Technologies Helios suðuvéla sjónræn myndgreiningarsett (SKU HE10-1.0-KIT)

Venjulegar myndavélar og mannlegt auga eiga oft erfitt með að fanga suðu og leysiskurð vegna mikillar birtu og glampa. Helios suðuvéla sjónræn myndgreiningarkerfið leysir þetta vandamál með þröngbands endurkastmyndgreiningu og skilar skýrum og nákvæmum myndum af hábirtnum suðu, leysiskurði og öðrum björtum iðnaðarferlum.

Kerfið er hannað sem heildarlausn, tilbúið til notkunar, og inniheldur hraðvirka myndavél, sérhæfð linsukerfi og LED-lýsingu, sem gerir kleift að setja upp og hefja notkun á örfáum mínútum.

Notkunarsvið
Sjónræn myndgreining á suðu og suðupolli: GMAW/MIG, GTAW/TIG, SMAW/Stick, leysisuða og suða á rafhlöðum rafbíla

Viðbótarframleiðsla: Selective Laser Sintering (SLS), Selective Laser Melting (SLM), Electron Beam Melting (EBM) og þjálfunarnotkun

Leysiskurður: Gæðagreining og ferlabestun

Rafmagnsfyrirbæri: Bogi, rofar, relé og hegðun tengibúnaðar

Bjartar efnahvörf: Brennsla og sprengiferlar

Innihald pakkningar

• Helios ljós (3 stk.)
• Mafer klemmur (2 stk.)
• Lítil "magic arm" armar (3 stk.)
• Miðlungs "magic arm" armur (1 stk.)
• Stór Manfrotto "magic arm" armur (1 stk.)
• Vökvakælikerfi (1 stk.)
• Vatnstrattur (1 stk.)
• 6 mm slanga (6 m)
• Cheese bar
• 24V 120W aflgjafar fyrir ljós (3 stk.)
• 12V aflgjafi fyrir kælikerfi
• Rafmagnssnúrur fyrir mismunandi lönd (4 stk.)
• 44 mm LED fókuslinsur (9 stk.)
• Öryggissólgleraugu
• BNC í 3,5 mm snúra
• 3,5 mm í 3,5 mm snúrur (2 stk.)
• 6 mm kvenkyns-tengill fyrir slöngu
• Endatappi
• Auka trigger tengisnúra

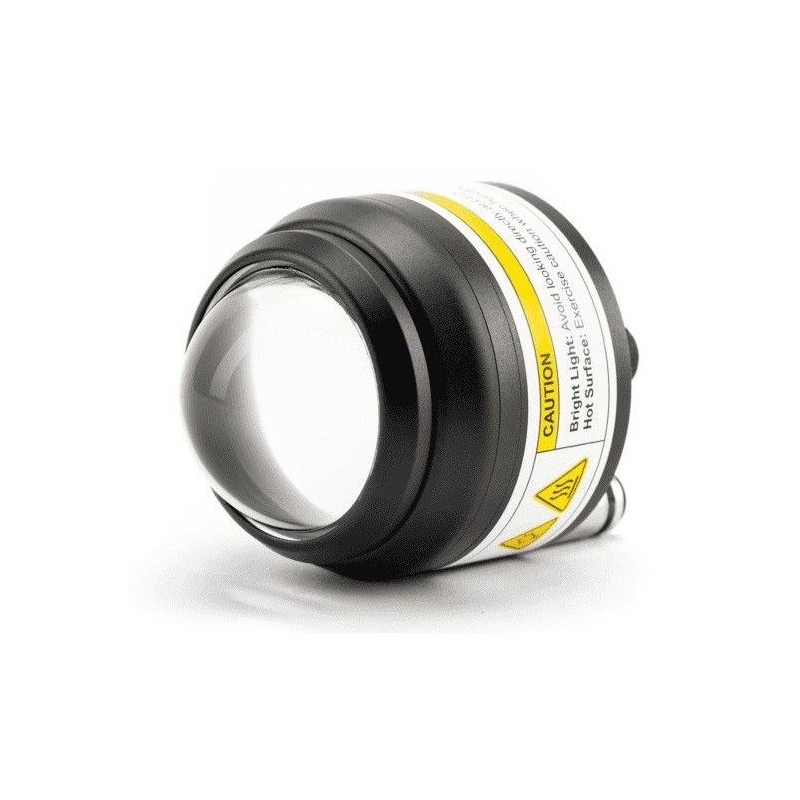

Tæknilýsing Helios ljósa
Hámarksafköst: 1000W púlsað, 100W samfelld
Bylgjulengd: 445 nm púlsað, 450 nm samfelld (+15 nm)
Birtustig: 12.000 lux í 1 metra fjarlægð
Geislahorn: 50°
Rafmagnsinntak: 24V DC
Púlsinntak: 3,3/5V TTL, virkt hátt
Ljósviðbragð: 200 ns rísutími, 120 ns falltími
Kælimöguleikar: Loft- eða vökvakæling
Yfirhita vörn: Innbyggð
Linsa: Skipanleg einnota glerlinsa
Festing: M4 og 1/4-20 skrúfur
Skjár: Sýnir afl og hitamörk
Stýringar: Stillanleg birta (3–100% samfelld, 0–100% púls) með hamrofa
Rekstrarhiti: -25°C til 45°C (-13°F til 113°F)
Mál: 56 mm dýpt, 57 mm þvermál, 71 mm með vatnskælitengingum
Þyngd: 0,217 kg

Rafmagn og tengimöguleikar (Helios)
Rafmagnsgjafi: 24V aflgjafi
Inntök: 24V rafmagnsinntak, samstillingarinntak
Úttök: 24V rafmagnsúttak, samstillingarúttak
Inntaksspenna: 100–240V AC, 50/60 Hz
Millistykki: 24V DC, 5A
Hámarksaflnotkun: 120W

Vökvakælikerfi
Tegund: Vökvakælikerfi
Tengi: 6 mm kvenkyns slöngutengi
Tengingar: Eitt inntak og eitt úttak
Skjár og stýringar: Ekki innifalið
Rekstrarhiti: 0°C til 45°C (32°F til 113°F)
Mál: 208 × 101 × 139 mm
Þyngd: 1,6 kg

Rafmagn (kælikerfi)
Rafmagnsgjafi: 12V aflgjafi
Inntaksspenna: 100–240V AC, 50/60 Hz
Millistykki: 12V DC, 6A
Hámarksaflnotkun: 10W

Chronos 1.4 myndavél innifalin
Myndgreining: 1280 × 1024 við 1069 FPS
Minni: 32GB
Upptökutími: Um það bil 11 sekúndur
Linsufesting: CS/C festing
Skjár: 5 tommu 800×480 snertiskjár með mikilli birtu
Mál: 155 × 96 × 67,3 mm (án linsu)
Þyngd: 1,06 kg

Myndbandsform
H.264: MP4 skrár allt að 60 Mbps
CinemaDNG RAW: Staðlað Adobe RAW snið
TIFF: TIFF skrár með tímamerkjum
Geymslumöguleikar: SD-kort, USB, SSD eða netgeymsla (SMB/NFS)

Rafhlaða
Tegund: EN-EL4a
Endingu: Um það bil 1,5 klst.
Hleðslutími: Um 2 klst. í 80%

Inntök og úttök (myndavél)
Rafmagnsinntak: 17–20V, 40W
Net: Gigabit Ethernet
Trigger: Tvö inntök og rammatengdir púlsúttök með stillanlegum þröskuldi og einangruðu inntaki
Myndbandsúttak: HDMI við 720p, 60 FPS
USB: Type A (host) og micro-B (tæki)
SATA: eSATA 3Gbps fyrir 2.5-inch SSD

Trigger tengi
BNC: Kvenkyns tengi
AUX: 8-pinna tengiblokk með einangruðu trigger inntaki

Stýring yfir net
Stýring í boði í gegnum vefviðmót eða REST API með USB eða Gigabit Ethernet

Umhverfisskilyrði
Rekstrarhiti: -20°C til +40°C (-4°F til +104°F)**
