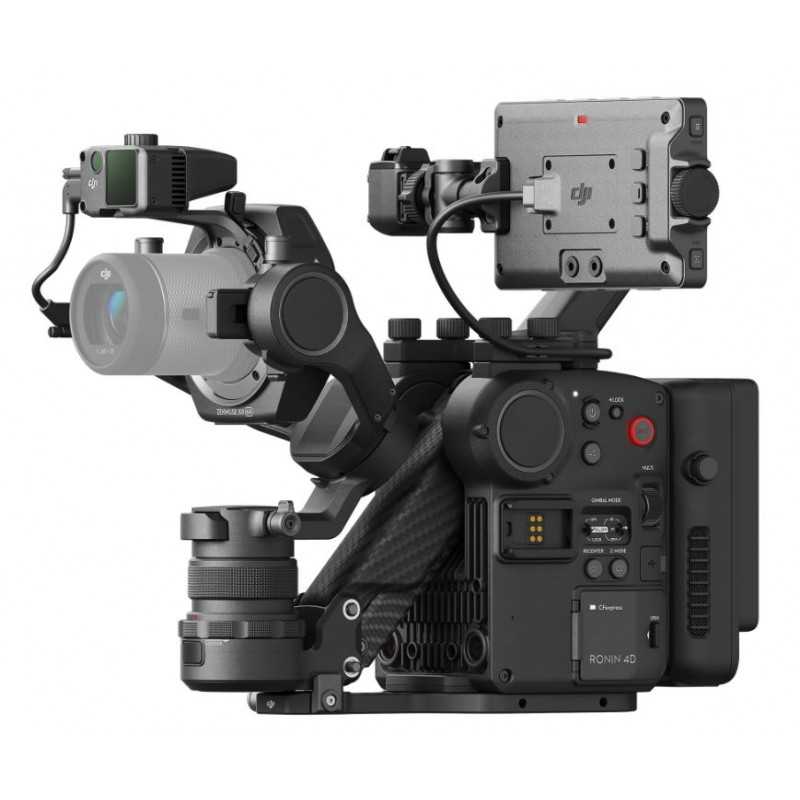

Cameră portabilă DJI Ronin 4D-6K

Integrat și modular: ambele realizate într-o singură cameră

DJI Ronin 4D oferă un design complet unic. Fabricat cu fibră de carbon și aluminiu magneziu, corpul său solid integrează sistemele de imagistică, stabilizare și focalizare, precum și transmisie și control fără fir. Acest lucru evită configurarea care necesită timp și permite fotografierea mai rapidă.

Putere de procesare

Ronin 4D este echipat cu Zenmuse X9, DJICamera emblematică full-frame a lui. Dispune de asemenea DJICel mai recent sistem de procesare a imaginilor, CineCore 3.0. Acest sistem folosește DJICipul proprietar al lui pentru a oferi o arhitectură avansată de procesor, oferind o putere de calcul extrem de de înaltă performanță într-o cameră cinematografică compactă. CineCore 3.0 permite Ronin 4D să accepte înregistrarea internă a videoclipurilor Apple ProRes RAW, ProRes 422 HQ și H.264. De asemenea, acceptă înregistrarea video de până la 8K/75fps și 4K/120fps, oferind mai multe opțiuni pentru crearea la nivel profesional.

Rezoluţie

Videoclipul DCI 8K (8192×4320)/60fps păstrează fiecare mic detaliu, de la frunziș bogat la arhitectură inspirată, textura pielii până la șuvițe de păr, toate cu o calitate impecabilă. Pentru cei care trebuie să producă în 4K, înregistrarea în 8K oferă opțiuni creative fără precedent, cu mai multă flexibilitate pentru decuparea, recompunerea și stabilizarea videoclipurilor în postare.

ISO ridicat

Zenmuse X9 acceptă ISO nativ dublu (X9-8K: 800/4000; X9-6K: 800/5000), care înregistrează imagini cu detalii rafinate și zgomot minim, chiar și atunci când filmați un peisaj urban de seară sau o plajă sau o scenă luminată de lumina slabă a lumânărilor .

Cu peste 14 trepte de gamă dinamică, Zenmuse X9 oferă tranziții naturale de lumini și umbre în condiții complexe de iluminare, cum ar fi scene iluminate din spate și lumina directă a soarelui. Aceste scene dificile în mod tradițional pot fi acum surprinse cu ușurință și cu încredere.

Știința Culorii

Cu DJI Cinema Color System (DCCS) și puterea de calcul robustă oferită de CineCore 3.0, Zenmuse X9 este capabil să ofere imaginilor un aspect cinematografic, păstrând culorile autentice și precise. De asemenea, acceptă fluxul de lucru ACES standard din industrie pentru compatibilitate fără efort cu tonurile de culoare ale altor camere de cinema.

Filtre ND încorporate cu 9 opriri

X9 are filtre ND de înaltă calitate încorporate cu 9 trepte (ND 2 până la ND 512 sau ND 0,3 până la ND 2,7) care pot fi comutate rapid și ușor datorită unui sistem motorizat intern. Aceste filtre au fost, de asemenea, concepute pentru a se potrivi și a completa știința culorilor a Ronin 4D.

Lentile DL

Montura DL standard a lui X9 acceptă trei obiective compacte cu cadru întreg. Carcasele sunt realizate din fibră de carbon monococă ușoară, astfel încât fiecare lentilă cântărește doar 180 g. Mai mult DJI lentilele vor fi disponibile în viitor.

Suporturi interschimbabile

X9 acceptă monturi de lentile interschimbabile, inclusiv DJIMontura proprie DL, precum și monturi de la terți, cum ar fi Leica M. Obiectivele ultra-large, f/0,95 cu deschidere mare, zoom puternic, macro și anamorfice care sunt compatibile cu camerele de cinema tradiționale funcționează și pe X9, oferind obiectiv flexibil. Opțiuni.

Control fără fir

Indiferent dacă utilizați obiective manuale sau cu focalizare automată, modulele dedicate montate pe X9 pot obține controlul fără fir al obiectivului și chiar focalizarea automată.

Stabilizare pe 4 axe

DJI Ronin 4D adaugă o axă Z la cardanul tradițional cu 3 axe, care reduce efectiv mișcarea verticală a camerei și oferă performanțe de stabilizare la egalitate cu un dolly. Cele patru axe funcționează împreună cu un senzor ToF în jos, senzori vizuali duali înainte și în jos, un IMU și un barometru încorporat și un nou algoritm avansat pentru a aduce stabilizarea generală la un nivel cu totul nou.

Când acest corp compact se combină cu capabilitățile sale puternice de stabilizare, mișcările complexe ale camerei, care înainte erau foarte costisitoare de realizat, sunt acum ușor de realizat.

Cameră Gimbal integrată

Ronin 4D integrează sistemele de imagistică și stabilizare păstrând în același timp doar senzorul și componentele optice necesare în camera gimbal. Axa de înclinare a cardanului utilizează motoare duble simetrice, în timp ce atât axa de pan și axa de rulare sunt proiectate cu un tampon suplimentar de rigiditate.

Sistemul de cardan compact și portabil permite fotografierea să înceapă fără a fi nevoie de o echilibrare manuală plictisitoare. Acest lucru oferă, de asemenea, înregistrări stabile, chiar și cu obiective care au un centru de greutate care se schimbă în timpul utilizării.

Cu un corp foarte integrat și forță motor robustă, Ronin 4D oferă cea mai bună performanță de stabilizare și urmărire a întregii Serii Ronin de până acum la o greutate incredibil de ușoară. În plus, poate comuta în modul Sport prin apăsarea unui buton, permițând cardanului să reacționeze rapid la mișcările directorului de imagine.

De asemenea, acceptă controlul cardanului wireless și configurații de montare versatile pentru scenarii variate de fotografiere.

ActiveTrack Pro

DJIViziunea computerizată proprietară, tehnologia de învățare profundă și puterea de calcul robustă a CineCore 3.0 se combină în ActiveTrack Pro, care permite fotografii de urmărire standard pentru cinema, chiar și într-o singură fotografie. Această tehnologie permite, de asemenea, urmărirea subiecților de la distanțe mai mari și oferă ajustare a compoziției cu focalizare automată continuă pentru a menține subiecții focalizați în timpul urmăririi fotografiilor.

Forma de undă LiDAR

DJI Ronin 4D face focalizarea manuală mai ușoară ca niciodată. Tehnologia de asistență la focalizare vizualizată afișează punctele de gamă pe monitoarele principale și de la distanță într-o vedere simplificată de sus în jos. Aceasta oferă o formă de undă LiDAR inovatoare și intuitivă pentru a localiza rapid punctele de focalizare și pentru a permite ajustări ale focalizării cu o precizie extremă. Chiar și operatorii cu puțină sau deloc experiență pot deveni adepți la focalizarea manuală rapid.

Măsurarea domeniului LiDAR

Telemetrul LiDAR poate proiecta până la 43.200 de puncte de distanță într-o rază de detectare de 10 metri. În comparație cu focalizarea automată cu detecție de fază (PDAF), sistemul de focalizare LiDAR de la Ronin 4D poate focaliza mai rapid, fără a compromite calitatea imaginii sau fără a se baza pe textura suprafeței subiectului. Acest lucru este util în special în mediile cu lumină scăzută și are ca rezultat capacități de focalizare excepționale în comparație cu alte camere de cinema.

Focalizare automată

Cu noul sistem de focalizare LiDAR, Ronin 4D este capabil să mențină focalizarea chiar și atunci când există neclarități severe ale mișcării cauzate de subiecții care se mișcă rapid. Cu motorul de focalizare montat, focalizarea automată este disponibilă chiar și pentru lentilele manuale. Focalizarea automată continuă pe subiecte poate fi activată împreună cu ActiveTrack Pro, făcându-l deosebit de convenabil pentru operatorii solo.

Focalizare manuală automată

Modul de focalizare manuală automată (AMF) vă oferă precizia și flexibilitatea focalizării manuale, cu confortul focalizării automate. Rotița de focalizare se va roti sincronizat pe măsură ce punctul de focalizare se schimbă, dar cineaștii pot prelua controlul manual în orice moment. Roata de focalizare de pe mânerul din dreapta are chiar și amortizare dinamică cu tehnologie electromagnetică. Acest lucru le oferă cineaștilor un sentiment fizic al schimbărilor de focalizare, oferind o experiență de focalizare mai intuitivă și modernă, care nu are rival în industrie de astăzi.

Performanța transmisiei video

Ronin 4D folosește totul nou DJI Tehnologia O3 Pro Video Transmission, care oferă o rază de transmisie de 20.000 de picioare care ar fi de neimaginat pe soluțiile tradiționale. În plus față de 2,4GHz și 5,8GHz, acceptă banda de frecvență DFS și un algoritm de criptare AES pe 256 de biți care poate transmite un flux FHD 1080p/60fps simultan către mai multe monitoare de la distanță, cu securitate, stabilitate și capacitate anti-interferențe semnificativ îmbunătățite.

DJICipul proprietar al lui alimentează sistemul de imagistică, transmițătorul video, receptorul video și monitorul de la distanță al Ronin 4D. Împreună, aceste componente formează un sistem de transmisie fără fir simplificat, cu fiecare legătură optimizată în mod explicit pentru a oferi o latență de transmisie extrem de scăzută de la un capăt la altul.

Design integrat

Transmițătorul video 4D poate fi montat direct pe Ronin 4D și alimentat de bateria corpului principal. Cu un receptor video fără fir încorporat, monitorul de la distanță High-Bright are un ecran tactil cu o gamă largă de culori, cu o gamă largă de culori, de 7 inchi și 1.500 de nit, care poate scoate atât semnale HDMI, cât și SDI prin modulul de expansiune. Corpul său compact și ușor oferă o portabilitate optimă și o configurare eficientă, astfel încât utilizatorii să poată începe să filmeze imediat.

Fotografiere coordonată

Monitorul de la distanță High-Bright acceptă un transmițător cu mai multe receptoare pentru fluxuri video și audio. Sunt disponibile două moduri de transmisie. Primul este modul Broadcast, care nu stabilește nicio limită pentru numărul de receptoare și este potrivit pentru monitorizare cu echipaje mari. Al doilea este modul Control, care acceptă funcționarea coordonată a două receptoare.

Monitorul de la distanță cu luminozitate ridicată se poate conecta la mânerele Ronin 4D, DJI Master Wheels, DJI Force Pro sau noul DJI Focalizare urmărită pe trei canale. Acest lucru permite controlul de la distanță al focalizării și mișcărilor cardanului cu mare precizie, pornirea și oprirea înregistrării și ajustări ale setărilor camerei pentru a îndeplini cele mai înalte standarde de fotografiere coordonată pe platouri. În plus, senzorul giroscop încorporat transformă monitorul într-un controler de mișcare la distanță pentru cardanul Ronin 4D.

Modul de control al oglinzii

Modul de control al oglinzii oferă monitorului de la distanță cu luminozitate ridicată o interfață de control identică cu cea a monitorului principal, incluzând toate funcțiile avansate, cum ar fi redarea clipurilor sursă și setările camerei și cardanului, care pot fi acum reglate de la distanță chiar și atunci când Ronin 4D este montat pe platforme de expansiune cum ar fi un braț, camă de cablu sau suport pentru vehicul.

Înregistrare și redare independente

Monitorul de la distanță High-Bright are un slot pentru card microSD încorporat care acceptă înregistrarea independentă a videoclipurilor la până la 1080p/60fps. Atunci când mai multe monitoare la distanță sunt utilizate împreună, fiecare monitor poate reda clipuri separat, fără a interfera cu alte monitoare.

Depozitare

Ronin 4D are un slot CFexpress Type-B încorporat împreună cu un port de expansiune USB 3.1 Type-C pentru înregistrare direct pe un disc media extern. De asemenea, oferă înregistrarea internă a videoclipurilor cu cele mai înalte specificații DJI PROSSD 1TB, care poate fi conectat direct la un computer prin cablu USB-C pentru a accesa media fără un cititor SSD tradițional. Aceste opțiuni de stocare oferă soluții pentru o rentabilitate ridicată și pentru cei care doresc o combinație de neegalat de performanță și stabilitate.

Înregistrare sunet

Ronin 4D este echipat cu microfoane încorporate care acceptă înregistrarea audio pe 24 de biți pe două canale. De asemenea, oferă mufe de 3,5 mm și porturi pentru microfon XLR pentru mai multe soluții de intrare audio.

Durata de viata a bateriei

La fel ca Ronin 2 și Inspire 2, DJI Ronin 4D folosește baterii inteligente TB50, care oferă până la 2,5 ore de timp de fotografiere și pot fi încărcate complet în doar 1,5 ore. Încălzirea automată este, de asemenea, acceptată pentru a permite o funcționalitate fiabilă în condiții extrem de reci.

Specificații

General

Dimensiunile corpului principal (lungime×lățime×înălțime) 235×115×160 mm

Dimensiuni totale (lungime×latime×inaltime) 309×290×277 mm

Greutatea cardanului Aprox. 1,04 kg

Greutatea corpului principal Aprox. 1,45 kg

Greutate totală Aprox. 4,67 kg (după instalarea tuturor modulelor din combo, excluzând obiectivul și cardul de stocare)

Timp maxim de operare Aprox. 150 de minute

Funcții inteligente ActiveTrack Pro, focalizare automată (suporta recunoașterea feței umane/corpului și încadrarea oricărui subiect)

Temperatura de depozitare -20° până la 60° C (-4° până la 140° F)

Temperatura de funcționare -10° până la 40° C (14° până la 104° F)

Aparat foto

Dimensiunea senzorului Senzor de imagine CMOS full-frame de 35 mm

Montura DX pentru lentile de bază și suport pentru alte unități de montură

Monturi pentru obiective acceptate Montura DL (standard), montura M și montura E

Lentila DL DJI DL 24mm F2.8 LS ASPH, DJI DL 35mm F2.8 LS ASPH, DJI DL 50mm F2.8 LS ASPH

Interval dinamic 14+ opriri

Balanța de alb manuală 2.000-11.000 Kelvin și ajustarea nuanței, acceptă AWB

Gamma D-Log, Rec.709, HLG

Gama EI X9-8K: EI 200-12800, ISO nativ dublu 800/4000, X9-6K: EI 200-12800, ISO nativ dublu 800/5000

Viteza obturatorului rulant electronic 1/24s-1/8000s

ND Filtre ND încorporate cu 9 opriri: Clear, 2 (0,3), 4 (0,6), 8 (0,9), 16 (1,2), 32 (1,5), 64 (1,8), 128 (2,1), 256 (2,4) ), 512 (2,7)

Controlul focalizării Focalizare automată, Focalizare manuală, Focalizare manuală automată

Sistem de fișiere acceptat exFAT

Format de înregistrare Apple ProRes RAW HQ/Apple ProRes RAW, Apple ProRes 422 HQ/Apple ProRes 422, H.264 (4:2:0 10 biți)

Medii de stocare DJI PROSSD 1TB, CFexpress 2.0 Tip B, SSD USB-C

DJI Format de înregistrare PROSSD 1TB Nicio restricție privind formatul de înregistrare

Format de înregistrare CFexpress 2.0 Tip B ProRes 422 HQ: 6K: 23.976/24/25/29.97/30fps, C4K: 23.976/24/25/29.97/30/48/50/59.94/60/70fps,/9 2K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60/72/96/100/120fps, 2K: 23.976/24/25/29.97/30/48.94/5/5 60/72/96/100/120fps

Format de înregistrare USB-C SSD ProRes 422 HQ: C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps, 2K: 23.976/24/25/29.97/30/48/50/60fps; H.264: C4K: 23.976/24/25/29.97/30/48/50/59.94/60fps, 2K: 23.976/24/25/29.97/30/48/50/59.94/60fps

Microfon încorporat Stereo încorporat cu 2 canale

Format audio LPCM 2 canale, 24 biți 48 kHz

Gimbal

Interval mecanic Pan: ±330°, Înclinare: -75° până la 175°, Rotire: -90° până la 230°, Gama axei Z: aproximativ 130mm

Interval controlabil Pan: ±285°, Înclinare: -55° până la +155°, Rotire: ±35°

Viteza maximă de control (°/s) DJI Master Wheels sau DJI Force Pro: Înclinare: 360°/s, Roll: 360°/s, Pan: 360°/s ; Mânere Ronin 4D: înclinare: 120°/s, rotire: 120°/s, pan: 120°/s

Sarcină utilă maximă pe axa Z 2000 g (inclusiv gimbal de 1040 g)

Interval de vibrații unghiulare ±0,01°

Telemetru LiDAR

Greutate 88 g

Dimensiuni (lungime×latime×inaltime) 71×47×34 mm

Temperatura de funcționare -10° până la 40° C (14° până la 104° F)

Precizie de măsurare a domeniului LiDAR 0,3-1m (±1%), 1-10m (±1,5%)

FOV 30cm până la 3m @>18% reflectivitate 60° (orizontală) × 45° (verticală), 30cm până la 10m @>18% reflectivitate 60° (orizontală) × 7° (verticală)

Evaluare de siguranță Clasa 1 (IEC 60825-1:2014) (sigur pentru ochii oamenilor)

Mediu de operare Utilizare în medii cu suprafețe reflectorizante difuze (>10%, cum ar fi pereți, copaci, oameni, etc.) NU utilizați în medii cu ceață densă și NU îl îndreptați către sau prin suprafețe de sticlă.

Lungime de undă laser 940 nm

Single Pulse Width Două tipuri de impulsuri emit în circulație: 5ns și 33,4ns.

Putere maximă a laserului 6 W

Monitorul principal

Dimensiunea ecranului 5,5 inchi (diagonală)

Rezoluție 1920×1080

Rata de reîmprospătare 60 Hz

Luminozitate maximă 1000 cd/m²

Ecran Ecran tactil LCD rotativ

Baterie

Tip baterie TB50 Baterie inteligentă

Capacitate 4280 mAh

Energie 97,58 Wh

Tensiune 22,8 V

Tensiune maximă de încărcare 26,1 V

Putere maximă de încărcare 180 W

Interval de temperatură de încărcare 5° până la 40° C (41° până la 104° F)

Timp de încărcare Aprox. 1,5 ore (cu adaptor de alimentare standard de 86 W)

DJI Transmisie video O3 Pro

Distanța maximă de transmisie 20.000 ft (aproximativ 6 km, conform FCC)

Rezoluție maximă de transmisie și frecvență de cadre 1920×1080 @60fps

Latență minimă de la capăt la capăt 100 ms sau 68 ms [9]

Frecvență fără fir Banda de frecvență non DFS: 2.400-2.483 GHz, 5.150-5.250 GHz, 5.725-5.850 GHz; Banda de frecvență DFS: 5,250-5,350 GHz, 5,470-5,600 GHz, 5,650-5,725 GHz

Puterea emițătorului (EIRP) 2.400-2.4835 GHz: ≤33 dBm (FCC); ≤20 dBm (SRRC/CE/MIC), 5,150-5,250 GHz,

Lățime de bandă maximă 40 MHz

Rata de biți maximă 50 Mbps

Interfață

Corp principal Mufă de intrare stereo TRS de 3,5 mm × 1 (suporta microfon, microfon de alimentare cu plug-in și intrări de linie), mufă de ieșire stereo de 3,5 mm × 1, port de date USB3.1 Type-C × 1, 6-pini 1B DC- IN (DC 12-30 V) × 1, Port de alimentare pentru montarea bateriei (femă) × 1, Port de date pentru placă de expansiune 4D (femelă) × 1, Port pentru monitor principal de înaltă luminozitate × 1, Port pentru mânere × 2, Port pentru mâner superior × 1, port de ieșire video HDMI tip A × 1 [11]

X9 Gimbal LiDAR Range Finder/ Focus Motor Port × 2

Port de alimentare pentru montare baterie TB50 (tată) × 1, port baterie TB50 × 1

Transmițător video 4D

Dimensiuni 89×21×137 mm

Port transmițător video 4D Placă de expansiune 4D Port de date (mascul) × 1, Conector antenă SMA × 4, Port de date USB 3.1 Type-C × 1, Port de alimentare pentru montarea bateriei (femelă) × 1, Port de alimentare pentru montarea bateriei (mascul) × 1

Monitor de la distanță

Dimensiuni 216×58×166 mm (include cușca pentru monitor)

Dimensiunea ecranului 7 inchi (diagonală)

Luminozitate maximă 1500 cd/m²

Rezoluția ecranului 1920×1200

Rata de reîmprospătare 60 Hz

Durata maximă de viață a bateriei Aprox. 2 ore

Temperatura de funcționare 0° până la 40° C (32° până la 104° F)

Temperatura de depozitare -20° până la 60° C (-4° până la 140° F)

Sistem de energie DJI Baterie WB37/Bateria seria NP-F (necesită adaptor pentru baterie NP-F)

Port pentru monitor la distanță Mufă stereo de 3,5 mm × 1, Slot pentru card microSD × 1, Port de intrare video HDMI tip A × 1, Placă de expansiune pentru monitor la distanță Port de mare viteză (femă) × 1, Port de extindere pentru accesorii pentru monitor la distanță × 1, USB 3.1 Port de date de tip C × 1

Port de extindere a monitorului de la distanță Port de extindere a monitorului de la distanță (mascul) × 1, port de ieșire video HDMI 1.4 tip A × 1, 6-pini 1B DC-IN (DC 6,8-17,6 V) × 1, 3G-SDI (nivel A) Port de ieșire video BNC × 1
