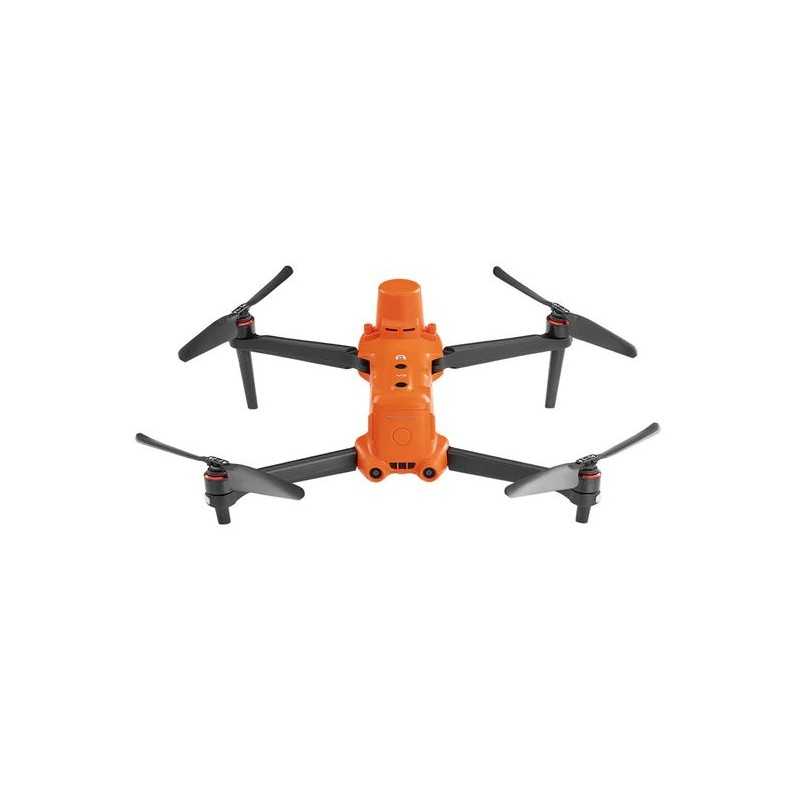

Máy bay không người lái Autel EVO II Dual 640T RTK V3

• Phiên bản mới nhất 2023!
• Không yêu cầu GCP
• Hỗ trợ tất cả các trạm cơ sở tương thích với NTRIP.
• Autel Explorer để lập bản đồ
• Máy ảnh kép: Máy ảnh ảnh nhiệt độ phân giải cao & Cảm biến RYYB .8" 50 megapixel mới của Sony.
• Nhiều bảng màu
• Autel Skylink 2.0 Truyền Video 15KM
• Điều khiển thông minh Autel V3 Màn hình 7.9''OLED
• Live Deck 2 Truyền phát mọi nơi
• Thời gian bay 38 phút
• Tránh chướng ngại vật 360°
• Di động và dễ bay

Gói EVO II Pro Dual 640T RTK V3 được phát hành mới nhất Autel , tích hợp một mô-đun RTK hoàn toàn mới cho năm 2023, cung cấp dữ liệu định vị ở cấp độ centimet theo thời gian thực trong ba phút và hỗ trợ Động học xử lý hậu kỳ (PPK). Máy bay có thể ghi lại dữ liệu quan sát vệ tinh ban đầu, thông số phơi sáng của camera, v.v. Hệ thống định vị hỗ trợ trạm gốc RTK và mạng NTRIP RTK, giúp thu thập dữ liệu chính xác và ổn định trong môi trường hoạt động phức tạp.

Autel Explorer để lập bản đồ

Tạo nhiệm vụ hình chữ nhật hoặc đa giác Không ngừng bật góc Hỗ trợ ánh xạ lưới kép cho các góc bổ sung

Lưu hồ sơ Multi-NTRIP ：Đối với các nhiệm vụ thu thập dữ liệu có thể lặp lại, bạn có thể ghi lại các vị trí chụp trước đó của máy bay không người lái. Tất cả các chuyển động của gimbal, máy ảnh và máy bay sẽ được sao chép, do đó tạo ra một bản ghi đầy đủ về toàn bộ nhiệm vụ.

Sao chép ảnh : Đối với các nhiệm vụ có thể lặp lại, bạn có thể ghi lại các thông số chụp trước đó của máy bay không người lái. Cài đặt gimbal, máy ảnh và chuyển động sẽ được sao chép, cho phép dễ dàng sao chép các nhiệm vụ.

Nhiệm vụ đa pin : Ứng dụng Explorer cho phép người dùng tạo và lưu nhiều cấu hình NTRIP cho các vị trí khác nhau, vì vậy họ không phải nhập thủ công kế hoạch chuyến bay mới cho mọi vị trí mới.

Camera kép: Đo nhiệt độ chính xác

EVO II Dual 640T RTK V3 được trang bị camera chụp ảnh nhiệt độ phân giải cao và cảm biến RYYB .8" 50 megapixel hoàn toàn mới của Sony.

Cảm biến hình ảnh nhiệt độ phân giải cao

Được trang bị camera chụp ảnh nhiệt độ phân giải cao 640x512 gồm ống kính tiêu cự 13mm và zoom kỹ thuật số 16x giúp dễ dàng quan sát các mục tiêu ở xa. Hệ thống này sử dụng một thuật toán xử lý hình ảnh mới, làm cho các chi tiết hình ảnh nhiệt trở nên rõ ràng và dễ nhận thấy hơn so với các đối thủ có cùng độ phân giải và phần cứng.

Đo nhiệt độ chính xác

EVO II Dual 640T RTK V3 có thể phát hiện chính xác các nguồn nhiệt trong khoảng cách 2-20 mét. Bằng cách tận dụng thuật toán bù nhiệt độ hồng ngoại, 640T RTK có thể điều chỉnh độ lệch nhiệt độ trong phạm vi 3 độ C.

Phóng to để biết chi tiết

Phóng to 16 lần để biết chi tiết : EVO II Pro V3 hỗ trợ thu phóng không mất dữ liệu gấp 4 lần và thu phóng kỹ thuật số 16 lần. Có được thông tin rõ ràng từ xa hơn mà không bị nghi ngờ.

Truyền video Skylink 2.0

EVO II PRO V3 được nâng cấp với công nghệ Truyền video skylink 2.0 hoàn toàn mới của Autel .

Truyền video HD 15KM QHD Chi tiết quan trọng với video QHD trong phạm vi 1km

2.4G/5.8G Ít mất tín hiệu hơn và tăng cường khả năng chống nhiễu.

Tránh chướng ngại vật 360°

Được trang bị 19 nhóm cảm biến bao gồm 12 cảm biến hình ảnh, camera chính, siêu âm, IMU và các cảm biến khác cho phép xây dựng bản đồ ba chiều và lập kế hoạch đường đi trong thời gian thực.

An toàn và mạnh mẽ

Triển khai nhanh chóng : EVO II Pro RTK V3 mất 45 giây từ khi khởi động đến khi cất cánh mà không gặp phiền phức.

Sức cản gió tối đa 27mph, Thời gian bay tối đa 38 phút

Không bắt buộc cập nhật : EVO II Pro RTK V3 không cần phải có phiên bản ứng dụng hoặc phần cứng mới nhất để hoạt động.

Vùng cấm bay : EVO II Pro V3 không có bất kỳ vùng cấm bay nào và sẽ không cản trở phi công cất cánh. (Vui lòng bay an toàn và tham khảo luật pháp và quy định tại địa phương của bạn.)

Bộ điều khiển thông minh Autel V3

Màn hình 7,9 inch, độ sáng cao 2000nit có thể nhìn thấy rõ ràng ngay cả dưới ánh sáng mặt trời trực tiếp. Hệ thống Android tùy chỉnh cho phép linh hoạt hơn với các ứng dụng của bên thứ 3 và xếp hạng IP43 đảm bảo hiệu suất trong mọi thời tiết.

Phát sóng với Live Deck 2

EVO II Pro RTK V3 hỗ trợ đầu ra thời gian thực HDMI đa cổng để đáp ứng yêu cầu giám sát trình chiếu và phát trực tiếp với Live Deck 2.

- Gói EVO II Dual 640T RTK V3 -

Máy bay *1((Bao gồm pin, cánh quạt, nắp gimbal, thẻ SD 32G)

Bộ điều khiển từ xa * 1

Cánh quạt dự phòng * 2 đôi

Pin dự phòng*2

Pin Sạc + Cáp Nguồn * 1

Sạc ô tô * 1

Bộ Sạc Đa Năng*1

RC Sạc * 1

Cáp Sạc RC * 1

Thanh điều khiển dự phòng (cặp) * 1

Vỏ bảo vệ RC * 1

RC Dây buộc * 1

Nắp cổng mở rộng * 1

Vỏ bảo vệ * 1

Hướng dẫn nhanh

Autel EVO 2 Dual 640T RTK V3 Thông số kỹ thuật

Phi cơ

Trọng lượng (Với cánh quạt, pin và mô-đun RTK) 1250g±0,5g（ EVO II Dual 640T RTK V3）

Trọng lượng cất cánh tối đa 4,41 lbs+ (1999 g)

Kích thước(L*W*H) Gấp lại: 230*130*143mm; 9,1*5,1*5,6 inch, Khi mở: 457*558*143mm; 18 * 22 * 5,6 inch

chiều dài cơ sở 397 mm

Độ cao trần dịch vụ tối đa 7000 mét

Tốc độ đi lên tối đa 8 m/s (Lố bịch)

Tốc độ gốc tối đa 4 m/s (Lố bịch)

Tốc độ bay ngang tối đa 20m/s (Lố bịch)

Khoảng cách bay tối đa (không có gió) 21 km

Vận tốc góc tối đa 120°/giây

Góc nghiêng tối đa 33° (Lố bịch)

Thời gian bay tối đa 36 phút

Thời gian lơ lửng tối đa (không có gió) 32 phút

Nhiệt độ hoạt động 14°F đến 104°F (-10℃ ~ 40℃)

Khả năng chống gió tối đa 27mph, 12 m/s (Cất cánh và hạ cánh)

tần số hoạt động 902-928MHz (Chỉ FCC), 2.400-2.4835GHz, 5.725-5.850GHz

Công suất truyền tải (EIRP) 900M FCC/ ISED：≤31dBm, 2.4G FCC/ ISED：≤32dBm SRRC/CE/MIC/RCM：≤20dBm, 5,8G FCC/ISED/SRRC/MIC：≤33dBm CE/ RCM：≤14dBm

độ chính xác khi di chuột Khi RTK được bật và hoạt động bình thường: Dọc: ±0,1 m; Ngang: ±0,1 m Dọc: ±0,1 m (khi định vị trực quan hoạt động bình thường); ±0,5 m (khi GNSS hoạt động bình thường) Ngang: ±0,3 m (khi định vị trực quan hoạt động bình thường); ±1,5 m (khi GNSS hoạt động bình thường)

Bù vị trí hình ảnh Vị trí của tâm camera so với tâm pha của ăng-ten A-RTK trên không, theo hệ thống trục thân máy: (-2,63, 0,31, 83,5) mm và tọa độ ảnh EXIF đã được bù. Trục XYZ dương của hệ thống trục thân lần lượt hướng về phía trước, bên phải và phía dưới của máy bay.

Lưu trữ nội bộ 8GB

lưu trữ SD tối đa hỗ trợ 256GB (UHS-3 hoặc Class 10)

GNSS

GNSS độ nhạy cao tần số đơn GPS+BeiDou+Galileo（Châu Á）GPS+GLONASS+Galileo（Các khu vực khác）

RTK GNSS đa hệ thống có độ chính xác cao đa tần số Các điểm tần số được sử dụng：GPS：L1/L2；GLONASS：L1/L2；BeiDou：B1/B2；Galileo：E1/E5, Thời gian định vị đầu tiên:<50 s ; Độ chính xác định vị: dọc 1,5 cm + 1 ppm (RMS); Ngang 1 cm + 1 ppm (RMS) 1 ppm nghĩa là sai số tăng thêm 1 mm cho mỗi 1 km máy bay di chuyển

Bộ phận chống rung

Bộ phận chống rung ổn định 3 trục

phạm vi cơ khí Nghiêng: -135° đến +45°; Xoay: -100° đến +100°

Phạm vi xoay có thể kiểm soát Nghiêng: -90° đến +30°; Xoay: -90° đến +90°

Tốc độ điều khiển tối đa (Tilt) 300°/giây

Phạm vi rung động góc ±0,005°

Điều khiển từ xa và truyền hình ảnh

tần số hoạt động 902-928MHz (Chỉ FCC), 2.400-2.4835GHz, 5.725-5.850GHz

Công suất truyền tải (EIRP) FCC：≤33dBm, CE：≤[email protected]，≤[email protected], SRRC：≤[email protected]，≤[email protected]/5.7G

Khoảng cách truyền tối đa (không bị cản trở, không bị nhiễu) FCC：9,3 dặm (15 km), CE：5 dặm (8km)

Màn hình hiển thị 2048x1536 60 khung hình/giây

Ắc quy 5800mAh

thời gian hoạt động ~3 giờ (Độ sáng tối đa), ~4,5 giờ (Độ sáng 50%)

Thời gian sạc 120 phút

Lưu trữ nội bộ Bộ nhớ trong 128GB

hệ thống cảm biến

Loại hệ thống cảm biến Hệ thống cảm biến đa hướng

Phía trước Phạm vi đo chính xác: 0,5-18 m, Tốc độ cảm biến hiệu quả:<12m/s, Góc nhìn: Ngang: 60°, Dọc: 80°

Phía sau Phạm vi đo chính xác: 0,5-16 m, Tốc độ cảm biến hiệu quả:<12m/s, Góc nhìn: Ngang: 60°, Dọc: 80°

trở lên Phạm vi đo chính xác: 0,5-10 m, Tốc độ cảm biến hiệu quả:<5m/s, Góc nhìn: Ngang: 65°, Dọc: 50°

hướng xuống Phạm vi đo chính xác: 0,5-10 m, Tốc độ cảm biến hiệu quả:<5m/s, Góc nhìn: ngang: 100°, dọc: 80°

Bên trái và bên phải Phạm vi đo chính xác: 0,5-10 m, Tốc độ cảm biến hiệu quả:<5m/s, Góc nhìn: ngang: 65°, dọc: 50°

Môi trường hoạt động Tiến, lùi và hai bên: Bề mặt có hoa văn rõ ràng và đủ ánh sáng (lux > 15) ; Hướng lên: Phát hiện các bề mặt phản xạ khuếch tán (>20%) (tường, cây cối, con người, v.v.); Hướng xuống dưới: Bề mặt có hoa văn rõ ràng và đủ ánh sáng (lux > 15) Phát hiện các bề mặt phản xạ khuếch tán (>20%) (tường, cây cối, con người, v.v.)

Camera nhiệt EVO II Dual 640T RTK

cảm biến Microbolometer VOx không được làm mát

ống kính FOV H33°V26°, Tiêu cự 13mm

Phóng 1-16x

Kích thước pixel 12μm

Dải bước sóng 8 - 14μm

Phạm vi nhiệt độ Chế độ khuếch đại cao: -20° đến +150°, Chế độ khuếch đại thấp: 0° đến +550°

Độ chính xác đo nhiệt độ ±3℃ hoặc ±3% giá trị đọc (tùy theo giá trị nào lớn hơn) @Nhiệt độ môi trường-20℃~60℃

nhiệt độ chính xác

khoảng cách đo 2-20 mét

Độ phân giải video 640x512@25 khung hình/giây

Định dạng video MOV/MP4 (Hỗ trợ H.264/H.265)

Độ phân giải camera Chế độ hồng ngoại: 640*512, Chế độ hình trong hình: 1920*1080, 1280*720

chế độ ảnh Chụp một lần, Chụp liên tục: 3/5 khung hình, 3 là mặc định, Tua nhanh thời gian:JPG: 2 giây/5 giây/7 giây/10 giây/20 giây/30 giây/60 giây

Định dạng ảnh JPG (với tệp irg)

Camera trực quan EVO II Dual 640T RTK V3

cảm biến 1/1.28"(0.8") CMOS; 50M điểm ảnh hiệu dụng

ống kính FOV: 85°, tiêu cự tương đương định dạng 35 mm: 23 mm, Khẩu độ: f/1.9, Phạm vi lấy nét: 0,5 m đến vô cực (với lấy nét tự động)

phạm vi ISO Video: 100-64000, Ảnh: 100-6400

Tốc độ màn trập Chế độ ảnh: 1/8000 ~ 8s, Khác: 1/8000 ~ 1/tỷ lệ khung hình

Phóng 1-16x (thu phóng không mất dữ liệu lên tới 4x)

chế độ ảnh Chụp một lần/Chụp liên tục/AEB/Time Lapse/Hình ảnh HDR

Kích thước ảnh tối đa 8192*6144（4:3）4096*3072（4:3）3840x2160（16:9）

Định dạng hình ảnh JPG (mặc định) / DNG / JPG+DNG

Định dạng video MOV / MP4

Độ phân giải video 3840x2160P60/P50/P48/P30/P25/P24, 2720x1528P60/P50/P48/P30/P25/P24, 1920x1080P60/P50/P48/P30/P25/P24

tốc độ bit tối đa 80Mbps

Hệ thống tập tin được hỗ trợ FAT32/exFAT

Ắc quy

Dung tích 7100mAh

Vôn 11,55 V

Loại pin Lipo 3S

Năng lượng 82 giờ

Cân nặng 365 gam

Phạm vi nhiệt độ sạc 5℃ đến 45℃

Nhiệt độ và độ ẩm bảo quản -10~30℃，65±20 %RH

Nhiệt độ bảo quản khuyến nghị 22-28℃

Công suất sạc tối đa 93W

Thời gian sạc 90 phút

Sạc

Đầu vào 100-240 V, 50/60 Hz, 1,5A

đầu ra 13,2 V ⎓ 5 A, 5V⎓3A 9V⎓2A 12V⎓1,5A

Vôn 13,2 ± 0,1V

công suất định mức 66W

Bộ sạc đa năng

Vôn 13,2 V

Phạm vi nhiệt độ sạc 5℃ đến 45℃
