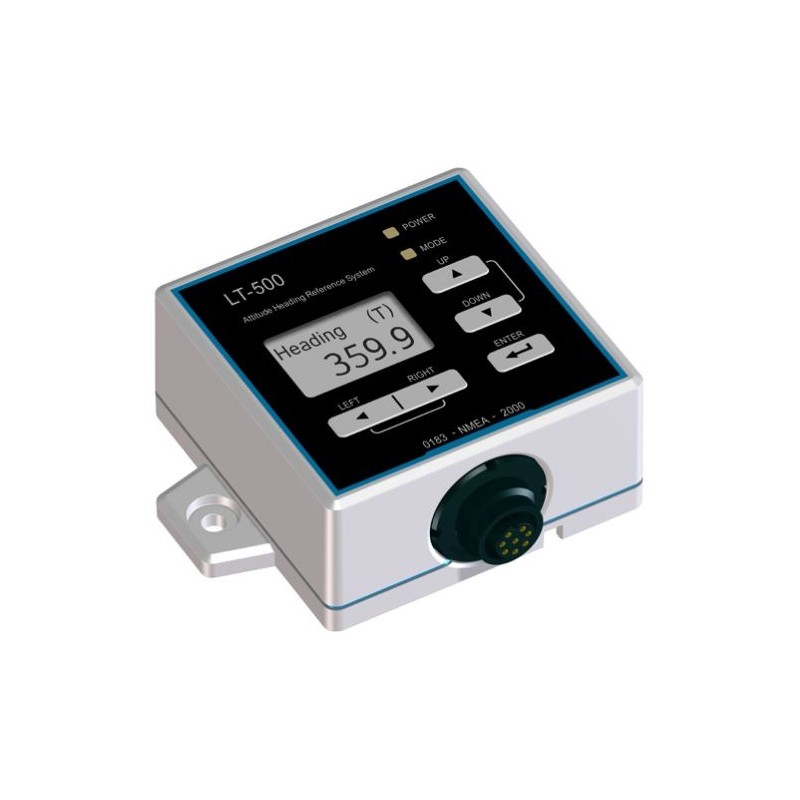

Thrane LT-500 النظام المرجعي لعنوان الموقف (51-100294)

نقدم لكم النظام المرجعي لعنوان الموقف LT-500 (AHRS)، وهو عبارة عن بوصلة ملاحية بحرية متطورة ومستشعر اتجاه تم تصميمه بواسطة Lars Thrane A/S.

تم تصميم وحدة LT-500 AHRS لتلبية احتياجات القطاعين البحري الترفيهي والمهني، وتتجاوز المعايير والشهادات العالمية لمعدات الملاحة البحرية.

أداء:

يتميز LT-500 AHRS، صغير الحجم ولكنه قوي، بـ 11 مستشعرًا دقيقًا، يستخدم دمج المستشعر وتقنية ترشيح كالمان لتقديم بيانات في الوقت الفعلي عن الاتجاه الحقيقي، والالتفاف، والميل، وضغط الهواء، ودرجة الحرارة بدقة ودقة ملحوظة. تشمل الميزات الرائدة ما يلي:

• تصفية كالمان
• حساب التباين المغناطيسي عبر النموذج المغناطيسي العالمي (WMM)
• التعويض عن انحرافات الحديد الناعم والصلب
• المدمج في خوارزمية معايرة مقياس المغناطيسية

تم تصميم LT-500 AHRS ليتحمل قسوة الحياة البحرية، ويعمل بشكل لا تشوبه شائبة في درجات حرارة تتراوح من -25 درجة مئوية إلى +55 درجة مئوية (-13 درجة فهرنهايت إلى +131 درجة فهرنهايت).

التثبيت والملاحة:

يعد تركيب LT-500 AHRS أمرًا سهلاً، ويدعم NMEA 0183، وNMEA 2000، والطاقة عبر كابل واحد. يتيح تعدد استخداماته التثبيت في أي اتجاه دون التضحية بالأداء. نظرًا لأنه مزود بواجهة سهلة الاستخدام تشتمل على أزرار العرض والتحكم، فإن التثبيت والخدمة خاليان من المتاعب. تتوفر بيانات التنقل بسهولة عبر الواجهة، في حين تعمل التسوية التلقائية (الميل والتدحرج) على تبسيط عملية التثبيت. تضمن معايرة مقياس المغناطيسية المدمج إخراج بيانات الملاحة الدقيقة. بالإضافة إلى ذلك، يتوفر برنامج تثبيت وخدمة كمبيوتر خارجي للتكوين والصيانة الاختيارية.

دلائل الميزات:

• النظام المرجعي لعنوان الموقف مع 11 مستشعرًا دقيقًا
• إخراج بيانات شامل بما في ذلك العنوان الحقيقي، والعنوان المغناطيسي، والانحراف، والتباين، واللف، والميل، وضغط الهواء، ودرجة الحرارة
• أزرار عرض وتحكم سهلة الاستخدام لسهولة التركيب والخدمة
• دعم متزامن لبيانات NMEA 0183 وNMEA 2000
• جمل NMEA 0183 ومعدلات البيانات القابلة للتكوين
• يمكن تركيبه في أي اتجاه دون المساس بالأداء
• تمت معايرة المصنع واختباره وظيفيًا على درجة الحرارة قبل الشحن
• معتمد عالميًا للاستخدام البحري

المدرجة في النظام:

• وحدة LT-500 AHRS
• كابل بطول 10 متر متعدد 8 سنون بسيط القطع (M)
• وصلة لولبية NMEA 2000 Micro-C
• مسامير خشب ستانلس ستيل مقاس A4 (2)
• دليل التثبيت السريع
• ورقة تعليمات السلامة
• ورقة اختبار الوحدة

تحديد:

الوزن: 104 جم (0.23 رطل)

الأبعاد: 91.6 × 75.3 × 32.7 ملم (3.61 × 2.96 × 1.29 بوصة)

درجة حرارة التشغيل: -25 درجة مئوية إلى +55 درجة مئوية (-13 درجة فهرنهايت إلى +131 درجة فهرنهايت)

درجة حرارة التخزين: -30 درجة مئوية إلى +80 درجة مئوية (-22 درجة فهرنهايت إلى +176 درجة فهرنهايت)

تصنيف مقاوم للماء: IP42

الضمان: 2 سنة، صيانة مجانية

الشهادات والمعايير:

CE، IEC 60945، IEC 60950، لجنة الاتصالات الفدرالية، IC، RCM، بنفايات

نميا 0183، نميا 2000

فئة المعدات: محمية طبقاً للمواصفة IEC 60945
