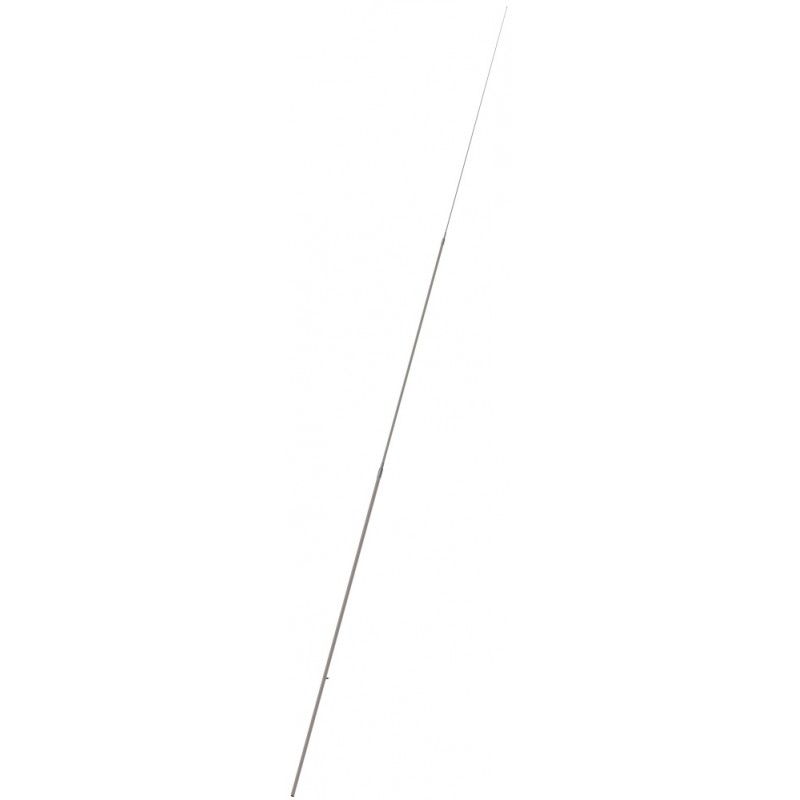

هوائي المسح HF9000 TX/RX هوائي LF/HF ثلاثي الأجزاء بطول 9 أمتار مصنوع من الألياف الزجاجية، مع أقواس (13900-012)

نظرة عامة على المنتج

• هوائي HF احترافي : هوائي HF عالي الأداء بطول 9 أمتار مصمم للتطبيقات الاحترافية.
• التوافق مع نظام GMDSS : تم تصميمه خصيصًا لتثبيتات نظام GMDSS، مما يضمن اتصالات موثوقة.
• تصميم متين : يتميز بتصميم قوي مع وصلات من النحاس الصلب المطلي بالكروم لتعزيز المتانة والأداء طويل الأمد.
• تصميم تركيب السكك الحديدية : تم تحسينه لتركيبات السكك الحديدية أو الأعمدة باستخدام مجموعة حامل السكك الحديدية (كبيرة).
• تكوين التغذية الجانبية : يتم التغذية الجانبية عبر سلك واحد مفتوح لنقل الإشارة بكفاءة.
• الإشعاع متعدد الاتجاهات : يوفر تغطية إشارة متسقة بزاوية 360 درجة.

معلومات التعبئة والتغليف

• نوع التغليف : أنبوب كرتوني قوي للنقل الآمن.
• الأبعاد : Ø 86 مم × 4000 مم.
• الوزن : حوالي 11.0 كجم.

المواصفات الكهربائية

• نطاق التردد : يعمل من 1.4 إلى 30 ميجا هرتز، ويغطي نطاقات MF وHF.
• الاستقطاب : عمودي لانتشار الإشارة بشكل مثالي.
• الحد الأقصى لقوة الإدخال : يتعامل مع ما يصل إلى 1200 وات PEP.
• السعة الثابتة : 100 بيكو فاراد للتشغيل المستقر.
• مقاومة العزل : 10 GOhm لتقليل فقدان الإشارة.
• الطول الكهربائي : 7870 ملم.

التفاصيل الميكانيكية

• اللون : أبيض لمظهر نظيف واحترافي.
• الارتفاع : 9 متر.
• الوزن : 7.1 كجم.
• القطر : يتناقص من Ø 40 ملم إلى Ø 5 ملم.
• طريقة التركيب : متوافقة مع مجموعة حامل السكك الحديدية (كبيرة) للتركيب الآمن على إعدادات السكك الحديدية أو الأعمدة (Ø 30 - 90 مم).
• تعليمات التركيب : متضمنة في العبوة.
• المواد : مصنوعة من أنابيب الألياف الزجاجية الثقيلة المطلية بالبولي يوريثين والنحاس الصلب المطلي بالكروم للحصول على متانة ممتازة.
• مقاومة الرياح : قادرة على تحمل سرعات الرياح التي تصل إلى 55 م/ث (125 ميلاً في الساعة).
• نطاق درجة الحرارة : يعمل بشكل موثوق بين -55 درجة مئوية و+70 درجة مئوية، تم اختباره وفقًا لمعايير IEC 60068-2-1 وIEC 60068-2-2.
• الموصل : طرف لولبي للتوصيلات الآمنة.
• الكابل : الكابل غير مرفق، ويتطلب سلكًا واحدًا مفتوحًا.
• الرقم التسلسلي : يظهر بوضوح على ملصق المنتج للتعريف.

تفاصيل الطلب

• رقم القطعة : 13900-012 (الأقواس متضمنة).
