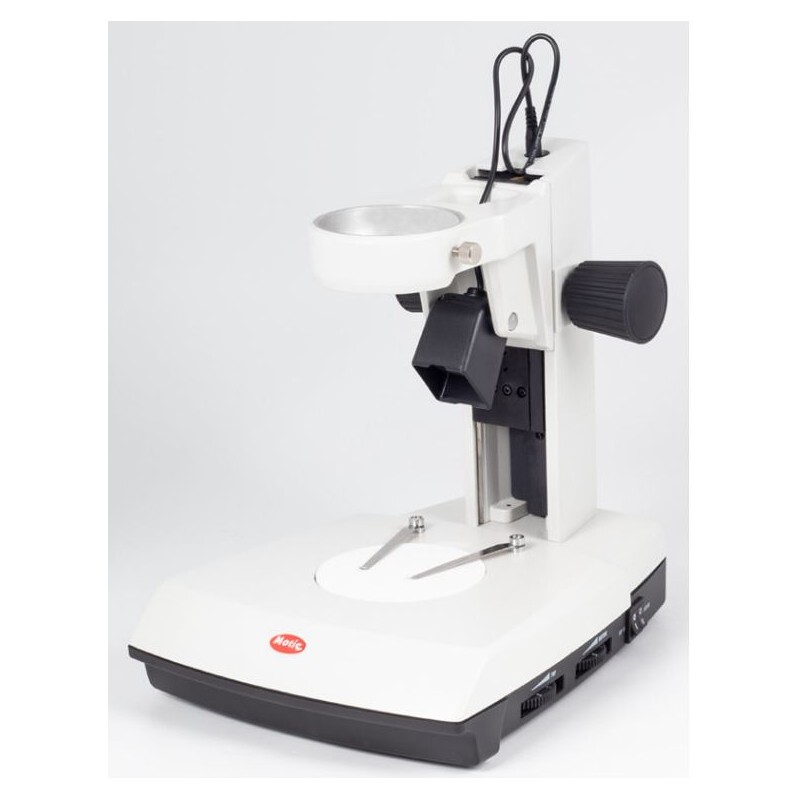

حامل موتيك بذراع ثابت وضوء ساقط ومنقول مع قاعدة واسعة (46656)

يتميز هذا النظام بحامل ذراع ثابت مزود بإضاءة منقولة، وحامل رأس مع إضاءة حادثة، ومدخل ضوء بارد. تستخدم الإضاءة المنقولة LED بقوة 3 واط مع عاكس مائل للإضاءة المائلة وتشمل التحكم في الكثافة. هناك أيضًا خيار لتكييف دليل ضوء مرن. يوفر حامل الرأس إضاءة حادثة مع LED بقوة 3 واط وتحكم في الكثافة. يدعم النظام مدخل الضوء البارد ويعمل على 100-240 فولت (CE). تتضمن اللوحات المسرحية الزجاجية السوداء/البيضاء والمجمدة، بالإضافة إلى غطاء غبار.

نظرة عامة على سلسلة SMZ-171

الميكروسكوب المجسم ذو التكبير المتغير SMZ-171 هو إضافة متقدمة إلى سلسلة SMZ المجسمة المعروفة من Motic. يدمج مواد جديدة للتوافق مع ESD وإضاءة LED محسنة، مما يجعله منصة متعددة الاستخدامات مناسبة لمجموعة واسعة من التطبيقات البيولوجية وعلوم المواد. الأداء البصري وخيارات الملحقات الموسعة تجعل SMZ-171 مثاليًا للمهام الروتينية والبحثية، من التحضيرات البيولوجية والطبية إلى مراقبة الجودة الصناعية والتفتيش. يوفر الميكروسكوب صورًا واضحة وخالية من التشوهات باستمرار. يوفر نظام Greenough البصري نطاق تكبير كبير يبلغ 6.7:1 ويحافظ على التركيز البؤري عند جميع التكبيرات. يتيح آلية التوقف بالنقر المكونة من 5 مواضع في التكبير المستمر إعدادات تكبير دقيقة لسهولة القياس. المسافة العملية القياسية هي 110 مم، مما يوفر مساحة كافية لمشاهدة العينات والتلاعب بها. يضمن عمق الرؤية المحسن صورًا واضحة ثلاثية الأبعاد. يمكن تحويل SMZ-171 بسهولة إلى محطة توثيق عند دمجه مع كاميرا Moticam.

• نظام Greenough البصري

• عدسات لونية مع معالجة مضادة للفطريات

• أنبوب مراقبة ثنائي العينين/ثلاثي العينين بزاوية 45° (توزيع الضوء 0:100 في أنبوب العين الأيمن/أنبوب ثلاثي العينين في وضع الصورة)

• عدسات عينية واسعة المجال بنقطة عين عالية، WF 10X/23 مع ضبط الديوبتر (+/- 5dpt)

• المسافة بين الحدقتين: 48-75 مم

• نسبة التكبير: 6.7:1 مع 5 توقفات بالنقر

• التكبير القياسي: 7.5X-50X

• المسافة العملية: 110 مم

نطاق التكبير

يسمح SMZ-171 بالانتقال السهل من المشاهدات الكبيرة إلى الصغيرة مع نسبة تكبير 6.7:1، مما يوفر نطاق تكبير قياسي من 7.5x-50x. لا يلزم ضبط التركيز أثناء التكبير، حيث يظل النظام محافظًا على التركيز البؤري طوال الوقت. يمكن للعدسات المساعدة والعدسات العينية توسيع نطاق التكبير الكلي من 2.25X إلى 200X.

العدسات المساعدة

مع مسافة عمل قياسية تبلغ 110 مم، يوفر SMZ-171 مساحة كافية للتلاعب بالعينات عند تكبيرات مختلفة. يبلغ قطر الحقل الأقصى عند إعداد التكبير الأدنى مع عدسات عينية 10X 30.7mm.

العدسات العينية

تم تصميم العدسات العينية القياسية واسعة المجال 10x/23mm للراحة، حتى لمستخدمي النظارات، وتشمل تعديلات ديوبتر فردية (+/- 5dpt). تساعد حراس العين المطاطية القياسية في تقليل الضوء الشارد وتحسين راحة المشاهدة. تتوفر تكبيرات بديلة وشبكات لأغراض القياس.

التصوير ثلاثي الأبعاد

باستخدام نظام Greenough البصري، يوفر SMZ-171 صورًا ثلاثية الأبعاد مثيرة للإعجاب وخالية من التشوهات مع قوة حل عالية (تصل إلى 460 lp/mm مع عدسة مساعدة 2x).

مسافة العمل

المسافة العملية القياسية هي 110 مم ويمكن تمديدها إلى 301 مم مع عدسة مساعدة إضافية. يمكن تعويض تكبيرات العدسات الأدنى بعدسات عينية ذات تكبير أعلى، تصل إلى 20x.

تتوفر الرؤوس البصرية في إصدارات ثنائية العينين أو ثلاثية العينين بزاوية مشاهدة 45°، وعدسات عينية 10X، وعدسة مدمجة 1X. يمكن ضبط المسافة بين الحدقتين بين 48 مم و75 مم. للإعدادات الخاصة، يتوفر أيضًا رأس ثنائي العينين بزاوية مشاهدة 60°. جميع العدسات معالجة لمقاومة الفطريات، مما يجعل SMZ-171 مناسبًا للبيئات الرطبة. يدعم النظام مجموعة متنوعة من الحوامل، بما في ذلك الحوامل العمودية الكلاسيكية والحوامل الذراعية الجديدة، وكلاهما متاح في إصدارات ESD للصناعات الحساسة.

التكوين المعياري

يقدم SMZ-171 نظام مكونات معياري لتلبية التفضيلات الشخصية ومتطلبات مكان العمل. يمكن أن تحل حوامل الازدهار الصناعية محل الحوامل الأساسية للعينات الأكبر، مما يزيد من مرونة المستخدم. تتطلب هذه الحوامل أنظمة إضاءة منفصلة مصممة خصيصًا للعينة.

الإضاءة

الإضاءة المناسبة ضرورية للمجهر الستيريو. يدعم SMZ-171 مجموعة من خيارات الإضاءة، بما في ذلك الأضواء الحلقية للحصول على صور خالية من الظلال والمضيئات أحادية الاتجاه لتصور هيكل السطح باستخدام مصدر ضوء بارد ودليل ضوئي.

التوثيق الرقمي

يمكن إقران SMZ-171 بكاميرات Moticam الرقمية للتصوير المباشر والتوثيق الرقمي. تتضمن جميع كاميرات Motic برامج للتحليل والتوثيق. تتيح النسخة الثلاثية العدسة استخدام محولات كاميرا مختلفة حسب حجم شريحة الكاميرا.

الملحقات

• منصة انزلاقية: قابلة للدوران 360° لحركة سلسة ومتعددة الاتجاهات للعينة

• منصة X/Y: قابلة للتثبيت بمدى حركة 76x54 مم لحركة ثنائية الاتجاه دقيقة

• مستقطب ومحلل: لتحليل الانكسار المزدوج في المواد الشفافة

• إدخال الحقل المظلم: حجاب قزحي لضبط فتحة الإضاءة لتتناسب مع الفتحة العددية للعدسة

المواصفات

• البصريات: نظام Greenough، لا لوني، مقاوم للفطريات

• الإضاءة: ضوء LED ساقط ومنقول

• التركيز: يدوي

• منصة العينة: تتضمن لوحة المنصة

• الميزات الخاصة: عدسة واسعة الزاوية

• اللون: رمادي/أسود

• التوافق مع السلسلة: SMZ-171

• مجال التطبيق: الصناعة، الجامعة

يوفر هذا الملخص نظرة عامة واضحة ومنظمة على مجهر التكبير الستيريو SMZ-171 وميزاته، مصمم للاستخدام السهل والمرجعية.
