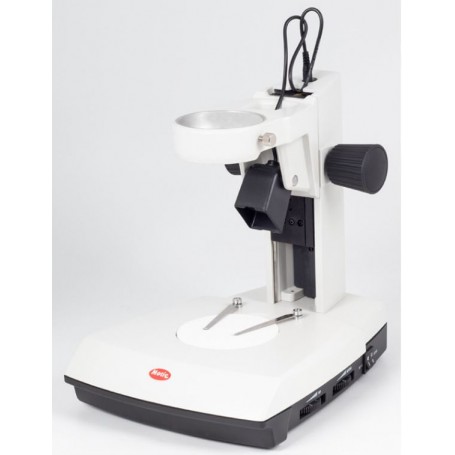

Motic-Stativ mit festem Arm, Auf- und Durchlicht mit breiter Basis (46656)

Dieses System verfügt über einen festen Armständer mit Durchlicht, einen Kopfhalter mit Auflicht und einen Kaltlichteingang. Die Durchlichtbeleuchtung verwendet eine 3W LED mit einem neigbaren Reflektor für schräges Licht und beinhaltet eine Intensitätsregelung. Es gibt auch die Möglichkeit, einen flexiblen Lichtleiter anzupassen. Der Kopfhalter bietet Auflicht mit einer 3W LED und Intensitätsregelung. Das System unterstützt einen Kaltlichteingang und arbeitet mit 100-240V (CE). Im Lieferumfang enthalten sind schwarz/weiße und mattierte Glasbühnenplatten sowie eine Staubabdeckung.

Überblick über die SMZ-171 Serie

Das SMZ-171 Stereo-Zoom-Mikroskop ist eine fortschrittliche Ergänzung zu Motics etablierter SMZ-Stereo-Serie. Es integriert neue Materialien für ESD-Kompatibilität und optimierte LED-Beleuchtung, was es zu einer vielseitigen Plattform macht, die für eine Vielzahl von biologischen und materialwissenschaftlichen Anwendungen geeignet ist. Die optische Leistung und die erweiterten Zubehörmöglichkeiten machen das SMZ-171 ideal für sowohl Routine- als auch Forschungsaufgaben, von biologischen und medizinischen Präparationen bis hin zur industriellen Qualitätskontrolle und Inspektion. Das Mikroskop liefert durchgehend klare, verzerrungsfreie Bilder. Sein Greenough-Optiksystem bietet einen großen Zoom-Bereich von 6,7:1 und hält die Parfokalität bei allen Vergrößerungen aufrecht. Ein 5-Positionen-Klickstopp-Mechanismus im kontinuierlichen Zoom ermöglicht präzise Vergrößerungseinstellungen für einfache Messungen. Der Standardarbeitsabstand beträgt 110 mm und bietet ausreichend Platz für die Betrachtung und Manipulation von Proben. Eine verbesserte Tiefenschärfe sorgt für klare, dreidimensionale aufrechte Bilder. Das SMZ-171 kann leicht in eine Dokumentationsstation umgewandelt werden, wenn es mit einer Moticam-Kamera kombiniert wird.

• Greenough-Optiksystem

• Apochromatische Optik mit Anti-Pilz-Behandlung

• Weitfeld-Binokular-/Trinokulartubus 45° (Lichtverteilung 0:100 rechtes Okulartubus/Trinotubus in Foto-Position)

• Weitfeld-Hochaugenpunkt-Okulare, WF 10X/23 mit Dioptrienverstellung (+/- 5dpt)

• Interpupillardistanz: 48-75mm

• Zoom-Verhältnis: 6,7:1 mit 5 Klickstopps

• Standardvergrößerung: 7,5X-50X

• Arbeitsabstand: 110mm

Zoom-Bereich

Das SMZ-171 ermöglicht einen einfachen Übergang von Makro- zu Mikrosichten mit einem Zoom-Verhältnis von 6,7:1 und bietet einen Standardvergrößerungsbereich von 7.5x-50x. Eine Fokusanpassung ist beim Zoomen nicht erforderlich, da das System während des gesamten Vorgangs parfokal bleibt. Zusätzliche Objektive und Okulare können den gesamten Vergrößerungsbereich von 2,25X bis 200X erweitern.

Zusatzobjektive

Mit einem Standardarbeitsabstand von 110mm bietet das SMZ-171 ausreichend Platz für die Manipulation von Proben bei verschiedenen Vergrößerungen. Der maximale Felddurchmesser bei der niedrigsten Zoom-Einstellung mit 10X-Okularen beträgt 30.7mm.

Okulare

Die standardmäßigen Weitfeld-10x/23mm-Okulare sind für Komfort ausgelegt, auch für Brillenträger, und beinhalten individuelle Dioptrienanpassungen (+/- 5dpt). Standard-Gummiaugenmuscheln helfen, Streulicht zu minimieren und den Betrachtungskomfort zu verbessern. Alternative Vergrößerungen und Fadenkreuze sind für Messzwecke verfügbar.

Dreidimensionale Bildgebung

Durch die Nutzung des Greenough-Optiksystems liefert das SMZ-171 beeindruckende, verzerrungsfreie 3D-Bilder mit hoher Auflösung (bis zu 460 lp/mm mit einem 2x-Zusatzobjektiv).

Arbeitsabstand

Der Standardarbeitsabstand beträgt 110mm und kann mit einem zusätzlichen Zusatzobjektiv auf 301mm erweitert werden. Niedrigere Objektivvergrößerungen können mit höher vergrößernden Okularen bis zu 20x kompensiert werden.

Die optischen Köpfe sind in binokularen oder trinokularen Versionen mit einem Betrachtungswinkel von 45°, 10X-Okularen und einem eingebauten 1X-Objektiv erhältlich. Die Interpupillardistanz kann zwischen 48mm und 75mm eingestellt werden. Für spezielle Aufbauten ist auch ein binokularer Kopf mit einem Betrachtungswinkel von 60° verfügbar. Alle Optiken sind pilzresistent behandelt, was das SMZ-171 für feuchte Umgebungen geeignet macht. Das System unterstützt eine Vielzahl von Ständern, einschließlich klassischer Stangeständer und neuer Armständer, die beide in ESD-Versionen für empfindliche Industrien erhältlich sind.

Modulare Konfiguration

Der SMZ-171 bietet ein modulares Komponentensystem, um persönliche Vorlieben und Arbeitsplatzanforderungen zu berücksichtigen. Industrielle Auslegerstative können Basisstative für größere Proben ersetzen und so die Flexibilität des Benutzers erhöhen. Diese Stative erfordern separate Beleuchtungssysteme, die auf die Probe abgestimmt sind.

Beleuchtung

Eine ordnungsgemäße Beleuchtung ist für die Stereomikroskopie unerlässlich. Der SMZ-171 unterstützt eine Reihe von Beleuchtungsoptionen, einschließlich Ringlichtern für schattenfreie Bilder und unidirektionalen Beleuchtungen zur Visualisierung von Oberflächenstrukturen mit einer Kaltlichtquelle und Lichtleiter.

Digitale Dokumentation

Der SMZ-171 kann mit Moticam-Digitalkameras für Live-Bildgebung und digitale Dokumentation kombiniert werden. Alle Motic-Kameras enthalten Software für Analyse und Dokumentation. Die trinokulare Version ermöglicht die Verwendung verschiedener Kameraadapter, abhängig von der Chipgröße der Kamera.

Zubehör

• Gleitbühne: 360° drehbar für sanfte, multidirektionale Probenbewegung

• X/Y-Bühne: Anbringbar mit einem Verfahrweg von 76x54mm für präzise bidirektionale Bewegung

• Polarisator und Analysator: Zur Analyse der Doppelbrechung in transparenten Materialien

• Dunkelfeld-Einsatz: Irisblende zur Anpassung der Beleuchtungsöffnung an die numerische Apertur des Objektivs

Spezifikationen

• Optik: Greenough-System, achromatisch, pilzresistent

• Beleuchtung: Auf- und Durchlicht-LED

• Fokussierung: Manuell

• Probenbühne: Inklusive Bühnenplatte

• Besondere Merkmale: Weitwinkelokular

• Farbe: Grau/Schwarz

• Serienkompatibilität: SMZ-171

• Anwendungsbereich: Industrie, Universität

Diese Zusammenfassung bietet einen klaren, strukturierten Überblick über das SMZ-171 Stereo-Zoom-Mikroskop und seine Funktionen, formatiert für einfache Nutzung und Referenz.
