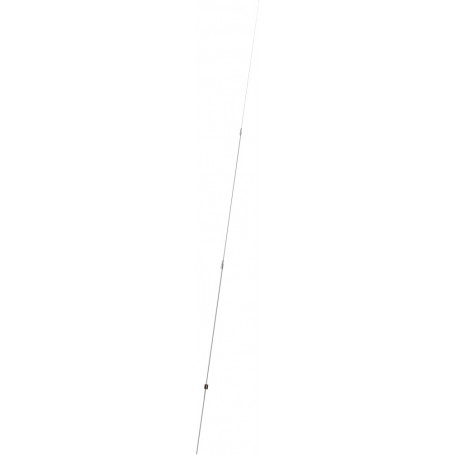

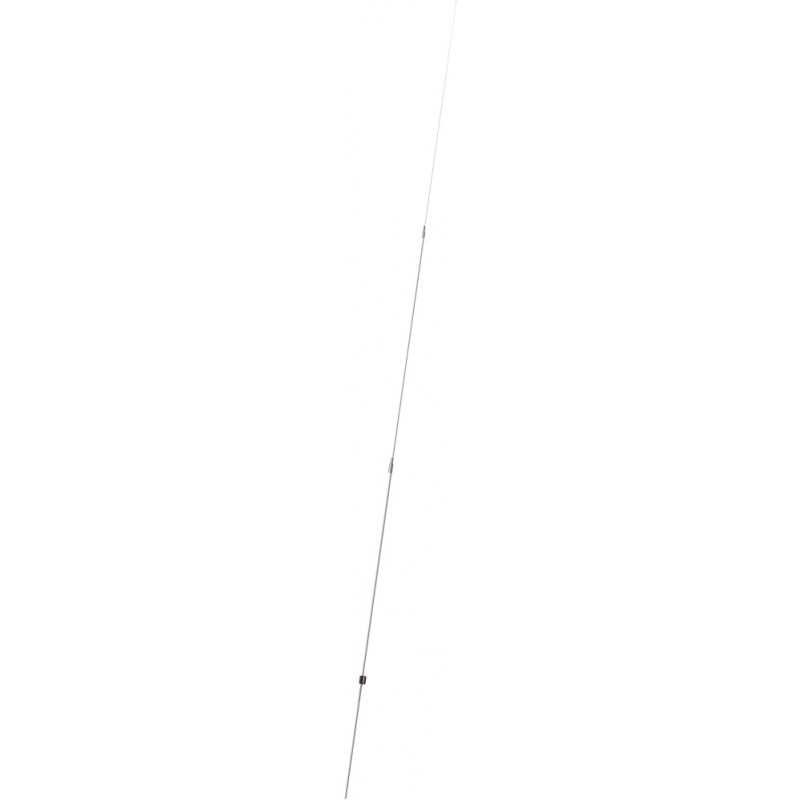

Skenovací anténa HF9100 TX/RX 9 m třídílná LF/HF laminátová anténa s koaxiální propojovací krabicí, bez držáků (13910-002)

Přehled produktu

• Profesionální HF anténa : 9metrová vysoce kvalitní HF anténa určená pro profesionální aplikace.
• Kompatibilita GMDSS : Speciálně navrženo pro instalace GMDSS pro zajištění spolehlivé komunikace.
• Robustní design : Odolná konstrukce s chromovanými masivními mosaznými spoji pro delší životnost.
• Připraveno pro montáž na lištu : Optimalizováno pro montáž na lištu nebo sloup se sadou držáku lišty (velká) P/N 10000-163 (není součástí dodávky).
• Efektivní napájení signálu : Vybaveno šroubovací svorkou uvnitř propojovací krabice, kompatibilní se standardními koaxiálními kabely (Ø 5 - 10 mm).
• Všesměrové záření : Poskytuje plný 360stupňový vyzařovací diagram pro komplexní pokrytí.

Podrobnosti o balení

• Typ balení : Robustní kartonová tuba pro bezpečnou přepravu.
• Rozměry : Ø 106 mm x 3850 mm.
• Hmotnost : Přibližně 12,7 kg.

Elektrické specifikace

• Frekvenční rozsah : Pracuje od 1,4 do 30 MHz (MF a HF pásma).
• Polarizace : Vertikální pro optimální přenos signálu.
• Maximální vstupní výkon : Podporuje až 1200 W PEP.
• Statická kapacita : 100 pF, zajišťující stabilní provoz.
• Izolační odpor : 10 GOhm pro minimalizaci ztráty signálu.
• Elektrická délka : 7870 mm.

Mechanické detaily

• Barva : Bílá pro profesionální a čistý vzhled.
• Výška : 9 metrů.
• Hmotnost : 7,2 kg.
• Průměr : Kužele od Ø 40 mm do Ø 5 mm.
• Způsob montáže : Navrženo pro montáž na lištu nebo sloup (Ø 30 - 90 mm) s požadovanou sadou držáku (není součástí dodávky).
• Návod k montáži : Pro snadné nastavení je součástí balení.
• Materiály : Vyrobeno z odolných trubek ze skleněných vláken lakovaných PU a pochromované masivní mosazi pro vynikající odolnost.
• Odolnost proti větru : Odolává rychlosti větru až 55 m/s (125 mph).
• Teplotní rozsah : Funguje spolehlivě mezi -55 °C a +70 °C, testováno podle norem IEC 60068-2-1 a IEC 60068-2-2.
• Konektor : Šroubová svorka umístěná uvnitř připojovací krabice pro bezpečné připojení.
• Kabel : Není součástí dodávky; vyžaduje standardní koaxiální kabel (Ø 5 - 10 mm).
• Sériové číslo : Jasně uvedené na štítku produktu pro identifikaci.

Informace pro objednání

• Číslo dílu : 13910-002 (držáky nejsou součástí dodávky).
