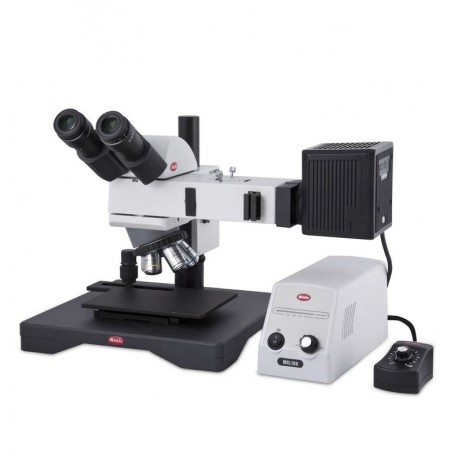

Binokulární mikroskop Motic BA310 MET-H (45007)

Řada BA310MET je všestranná a cenově dostupná řada metalurgických mikroskopů navržená pro aplikace s dopadajícím světlem. Tyto mikroskopy jsou ideální pro průmyslovou kontrolu kvality neprůhledných materiálů, jako jsou minerály a kovové vzorky, a poskytují spolehlivý výkon a snadné použití. BA310MET je také dobře vhodný pro vzdělávací prostředí v oborech inženýrství a vědy o materiálech, kde jsou nákladová efektivita a uživatelská přívětivost zásadní.

Aby vyhověl požadavkům každodenní průmyslové práce, BA310MET je vybaven Epi-Illuminátorem se silným halogenovým světelným zdrojem 12V/50W, který lze snadno nahradit LED modulem s různými barevnými teplotami (4500K nebo 6000K). Vestavěná pole a apertura clony zlepšují kvalitu obrazu snížením rozptýleného světla a zvýšením kontrastu. Moticovy objektivy LM Plan s dlouhou pracovní vzdáleností a vícevrstvými povlaky poskytují vynikající kontrast a jasnost. Plně korigovaný tubusový objektiv zajišťuje, že mezilehlé obrazy jsou bez barevných okrajů, a trinokulární port umožňuje vysoce kvalitní digitální zobrazování. Design také zahrnuje standardizovaný ISO foto výstup. V závislosti na modelu jsou k dispozici stoly různých velikostí a rozsahů pohybu, včetně možností pro procházející světlo a manipulaci s většími vzorky.

Cíle
Řada BA310MET používá novou generaci achromatických objektivů LM Plan vyrobených z vysoce kvalitního skla, které vychází z optického konceptu CCIS®. Vícevrstvé povlaky zlepšují kontrast a kvalitu obrazu. Reverzní, kuličkové 5polohové revolverové hlavice zajišťují přesné zarovnání a opakovatelnost. Pro pokročilé rozlišení jsou k dispozici také objektivy EC-M Plan.

Osvětlení
Epi-Illuminator je založen na halogenové lampě 12V/50W s externím napájením, což minimalizuje teplo v blízkosti mikroskopu. Halogenovou žárovku lze vyměnit za 3W LED modul (4500K nebo 6000K) pro delší životnost a různé možnosti osvětlení. Model BA310MET-T také disponuje vestavěným halogenovým Koehlerovým osvětlením 6V/30W pro procházející světlo, které lze rovněž upgradovat na LED.

BA310MET / MET-T Standardní specifikace
Optický systém: Barevně korigovaný nekonečný optický systém (CCIS®)
Okuláry: N-WF 10X/20 mm, s nastavením dioptrií
Pozorovací tubusy: Širokoúhlý binokulární 30°F.N. 20) nebo širokoúhlý trinokulární 30°F.N. 20), rozložení světla 100:0/20:80
Nástavec: Obrácený kvintuplet
Cíle: CCIS® LM Plán 5X, 10X, 20X, 50X; 100X (volitelně)
Vysoce NA objektivy: CCIS® EC-M plán 20X a 50X (volitelně)
Možnosti pódia:

• BA310MET: povrch 180 x 140 mm, pohyb 75 x 50 mm, souosé ovládání

• BA310MET-T: povrch 240 x 140 mm, pohyb 75 x 50 mm, souosé ovládání

• BA310MET-T: povrch 300 x 180 mm, pohyb 150 x 100 mm, souosé ovládání
  Zaměření: Mosazná ozubená kola, pohyb v ose Z 30 mm, jemné zaostření s minimálním přírůstkem 2 μm
  Dopadající světlo: 12V/50W halogenový osvětlovač s externím napájením, vyměnitelný za 3W LED (4500K, 6000K)
  Procházející světlo (BA310MET-T): Vestavěné halogenové Koehler osvětlení 6V/30W, vyměnitelné za 3W LED
  Kondenzátor (BA310MET-T): N.A. 0,85, zaostřitelný a centrovatelný
  Maximální tloušťka vzorku: 30 mm

Specifikace
Zvětšení: 500x
Okulár: 10x
Typ objektivu: Plan, achromatický (nekonečně korigovaný, CCIS LM plan achromatický, DIN 45 mm; 5X/0.13 (WD 20,3 mm), 10X/0.25 (WD 17,5 mm), 20X/0.4 (WD 8,1 mm), 50X/0.55 (WD 8,4 mm))
Kondenzor: Abbeho kondenzorN.A. 1,25), se štěrbinou pro posuvník, centrováním a clonou
Osvětlení: Dopadající světlo
Typ lampy: Vyměnitelná halogenová a LED
Optický systém: Nekonečno
Brightfield: Ano

Mechanika
Typ konstrukce: Dalekohled
Zaměření: Hrubý a jemný pohyb
Zobrazení postoje: 30° šikmé zobrazení, 360° otáčení hlavy
Vzorek fáze: Křížový stůl
Širokoúhlý okulár: Ano

Obecné informace
Barva: šedá/černá
Šířka: 200 mm
Hmotnost: 12 700 g
Délka: 508 mm
Výška: 450 mm
Série: BA-310 MET

Oblast použití
Průmysl: Ano
Metalurgie: Ano
Materiálová technologie: Ano
Mineralogie: Ano
Technologie polovodičů: Ano
