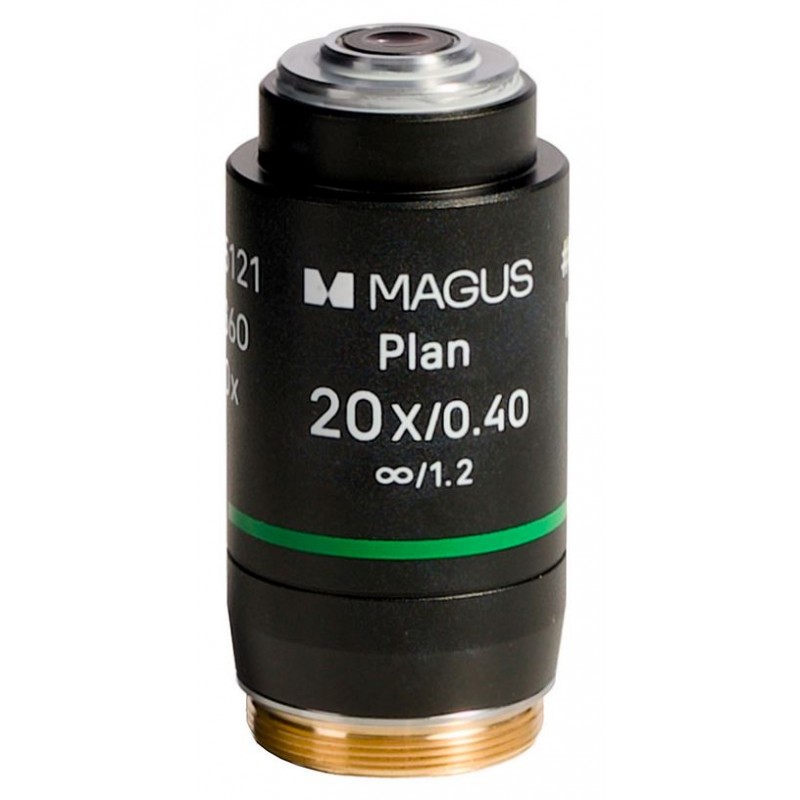

Magus 20PL60V Plan 20х/0,40 ∞/1,2 H60mm objektiv (85121)

Tento objektiv je určen pro světlou mikroskopii. Sada mikroskopu MAGUS Bio V360 obsahuje fázové objektivy, které mají na vnitřní čočce vyrytý kovový filmový kroužek. Tento kroužek je nezbytný pro pozorování v fázovém kontrastu, protože zavádí fázový posun o čtvrtinu vlnové délky vůči zbylému světlu a snižuje propustnost světla. Z tohoto důvodu se pro běžnou světlou mikroskopii doporučují objektivy bez fázových destiček.

Optické rozlišení a korekce aberací

Objektiv 20×/0,40 poskytuje mez rozlišení 0,69 µm. Barevné aberace jsou korigovány pro modré a červené světlo, sférická aberace je korigována pro zelené světlo a zakřivení pole je korigováno přibližně na 90 % průměru zorného pole.

Optický systém a mechanické parametry

Objektiv je navržen pro použití s optickým systémem korigovaným na nekonečno a má parfokální vzdálenost 60 mm. Při použití s okulárem 10× s číselnou hodnotou zorného pole 22 mm je průměr zorného pole 1,1 mm. Objektiv je vhodný pro práci s miskami, které mají tloušťku dna 1,2 mm.

Užitný rozsah zvětšení

Při použití objektivu 20× je dolní hranice užitečného zvětšení mikroskopu 200×. Pod touto úrovní nelze jemné detaily vzorku jasně rozlišit. Horní hranice užitečného zvětšení je 400×; vyšší zvětšení již neodhalí další detaily a proto jsou neúčinná. S objektivem 20×/0,40 se doporučují okuláry se zvětšením od 10× do 20×.

Planachromatická konstrukce

Planachromatické objektivy vytvářejí obraz, který je zaostřený jak ve středu, tak na okrajích zorného pole, což vede k minimálnímu zkreslení. Díky tomu jsou velmi vhodné pro digitální zobrazování a pro použití se širokoúhlými okuláry se zorným polem 22 mm.

Kompatibilita

Kompatibilní s biologickým invertovaným mikroskopem MAGUS Bio V360.

Specifikace

ID produktu: 85121
Značka: MAGUS
Záruka: 2 roky
EAN: 5905555025759
Rozměry balení (D × Š × V): 3 × 5 × 3 cm
Materiál čočky: optické sklo
Třída objektivu podle korekce aberací: planachromatický
Zvětšení: 20×
Numerická apertura: 0,40
Pracovní vzdálenost: 4 mm
Parfokální vzdálenost: 60 mm
Tloušťka dna: 1,2 mm
Kompatibilní délka tubusu: nekonečno
Pružinový rám: ne
Imersní: ne
