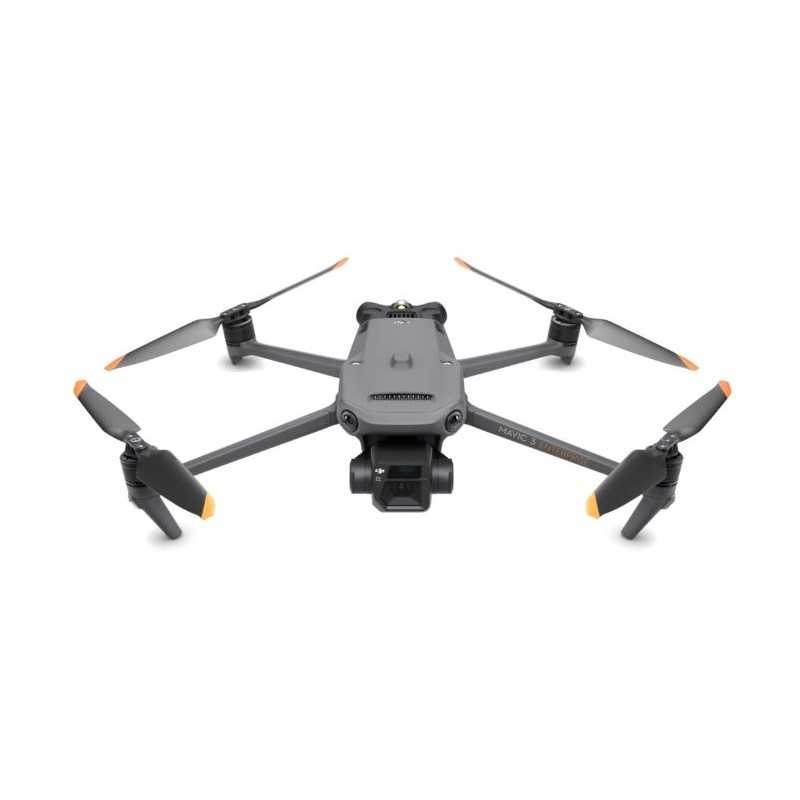

DJI Mavic 3 Multispektral ( DJI Mavic 3M) 1 Jahr

Eine effektive Luftvermessung muss das Unsichtbare sehen. Aus diesem Grund verfügt die Mavic 3 Multispectral über zwei Sichtformen. Es kombiniert eine RGB-Kamera mit einer Multispektralkamera, um das Pflanzenwachstum mit absoluter Klarheit zu scannen und zu analysieren. Das landwirtschaftliche Produktionsmanagement erfordert Präzision und Daten, und Mavic 3M liefert beides.

• Kompakt und tragbar – zusammenklappbar für einfache Lagerung
• Multispektralkamera – 4 × 5 MP, G/R/RE/NIR
• RGB-Kamera – 20 MP, 4/3 CMOS, mechanischer Verschluss
• Sicher und stabil – Omnidirektionale Hindernisvermeidung, 15 km Übertragungsreichweite
• Präzise Positionierung – RTK-Positionierung im Zentimeterbereich, Zeitsynchronisation im Mikrosekundenbereich
• Effiziente Luftvermessung – Bis zu 200 Hektar pro Flug

Multispektrales + RGB-Bildgebungssystem

Hochintegriertes Bildgebungssystem

Neu verbessertes Bildgebungssystem mit einer 20-MP-RGB-Kamera und vier 5-MP-Multispektralkameras (grün, rot, roter Rand und nahes Infrarot). Ermöglicht Anwendungen wie hochpräzise Luftvermessung, Überwachung des Pflanzenwachstums und Untersuchungen natürlicher Ressourcen.

5 MP Multispektralkamera

• Nahinfrarot (NIR) 860 nm ± 26 nm
• Roter Rand (RE) 730 nm ± 16 nm
• Rot (R) 650 nm ± 16 nm
• Grün (G) 560 nm ± 16 nm

Eigenschaften der RGB-Kamera

• 4/3 CMOS, 20 MP Bildsensor
• 1/2000s Schnellste mechanische Verschlusszeit
• 0,7 s Hochgeschwindigkeitsserienaufnahme bei Verwendung einer RGB-Kamera

Sonnenlichtsensor

Der eingebaute Sonnenlichtsensor erfasst die Sonneneinstrahlung und zeichnet sie in einer Bilddatei auf, was eine Lichtkompensation der Bilddaten während der 2D-Rekonstruktion ermöglicht. Dies führt zu genaueren NDVI-Ergebnissen sowie zu einer verbesserten Genauigkeit und Konsistenz der im Laufe der Zeit erfassten Daten.

RTK-Modul

Präzise Bilder, die jedes Pixel erfassen

Mavic 3M mit RTK-Modul für zentimetergenaue Positionierung. Die Flugsteuerung, die Kamera und das RTK-Modul werden in Mikrosekunden synchronisiert, um den Standort des Bildzentrums jeder Kamera genau zu erfassen. Dadurch ist Mavic 3M in der Lage, hochpräzise Luftvermessungen durchzuführen, ohne Bodenkontrollpunkte zu verwenden.

Effiziente und zuverlässige Akkulaufzeit

• Extrem lange Akkulaufzeit, schnelle Bursts
• 43 Minuten – Kreuzfahrtzeit
• 200 Hektar – Mit einem einzigen Flug können Kartierungsarbeiten auf einer Fläche von 200 Hektar durchgeführt werden.

Schnelles Laden

• 100-W-Akkuladestation – Hocheffizientes Schnellladen
• 88 W Schnellladung – Flugzeug

Stabiles Signal, reibungslose Bildübertragung

Die O3-Übertragung integriert zwei Sendesignale und vier Empfangssignale, um extrem lange Übertragungsentfernungen von 15 km zu unterstützen.

Omnidirektionale Hinderniserkennung, Geländeverfolgung aus der Luft

Das Flugzeug verfügt über mehrere Vision-Sensoren mit großem Sichtfeld, die Hindernisse in allen Richtungen präzise erkennen und so Hindernissen in allen Richtungen ausweichen. Die geländefolgende Luftvermessung kann problemlos in Steilhanglandschaften durchgeführt werden.

Anwendungen

Obstgartenkartierung

Mavic 3M ermöglicht die geländebasierte Luftvermessung von Obstplantagen, selbst in Hanglagen. Zusammen mit DJI Terra oder der DJI SmartFarm-Plattform [6] können hochauflösende Obstgartenkarten rekonstruiert, die Anzahl der Bäume automatisch identifiziert, Bäume von anderen Hindernissen oder Objekten unterschieden und dreidimensionale Einsatzrouten für landwirtschaftliche Drohnen generiert werden, wodurch der Betrieb sicherer und sicherer wird effizient.

• Mavic 3M Luftvermessung
• DJI Terra / DJI SmartFarm Plattformkartierung
• Generieren Sie 3D-Routen
• Landwirtschaftlicher Drohneneinsatz

Leitfaden für Anwendungen mit variablem Zinssatz

Für die Düngung von Reis, die Regulierung des Baumwollwachstums und das Versprühen von Kartoffelblattdünger wird die Mavic 3M verwendet, um multispektrale Bilder von Nutzpflanzen zu erhalten. DJI Terra oder die DJI SmartFarm-Plattform können dann NDVI- und andere Vegetationsindizeskarten erstellen, Unterschiede im Erntepotenzial erfassen und Verordnungskarten erstellen, die es landwirtschaftlichen Drohnen ermöglichen, Anwendungen mit variabler Rate durchzuführen. Dadurch können Anwender letztlich Kosten senken, den Ertrag steigern und die Umwelt schonen.

• Mavic 3M Luftvermessung
• DJI SmartFarm-Plattform
• Erstellt Verordnungskarten für Ackerland
• Landwirtschaftliche Drohne

Intelligentes Feld-Scouting

Die Mavic 3M kann ein automatisches Field Scouting durchführen. Die Field-Scout-Bilder können in Echtzeit über ein 4G-Netzwerk auf die DJI SmartFarm-Plattform hochgeladen werden. Es kann Anomalien wie Auflaufmängel, Unkrautdruck und Pflanzenstau rechtzeitig erkennen. Es kann auch intelligente Analysen durchführen, wie z. B. die Identifizierung von Baumwollsämlingen und Tests der Reisproduktion, wobei die KI-Identifizierung zum Echtzeitaustausch von Informationen zum Pflanzenwachstum, zur Steuerung agronomischer Aktivitäten und zur einfachen Bewirtschaftung von 70 Hektar Ackerland durch eine Person genutzt wird.

Umweltüberwachung und Umfrage zu natürlichen Ressourcen

Die Mavic 3M kann auch bei Umwelt- und Naturressourcenuntersuchungen eingesetzt werden, wie z. B. der Überwachung der Wasseranreicherung, Waldverteilungsuntersuchungen, städtischen Grünflächenuntersuchungen und mehr.

Offenes Ökosystem

Cloud-API

Die Mavic 3M kann über die integrierte DJI Cloud API des Pilot 2, die auf dem MQTT-Protokoll basiert, direkt mit einer Cloud-Plattform eines Drittanbieters verbunden werden. Es ist nicht erforderlich, eine separate App zu entwickeln, um die Übertragung von Informationen zur UAV-Ausrüstung, Live-Streaming, Fotodaten und anderen Informationen zu ermöglichen.

MSDK

Die Mavic 3M unterstützt Mobile SDK 5 (MSDK5) mit einem vollständig Open-Source-Produktionscodebeispiel. Das MSDK5 ermöglicht die Entwicklung einer proprietären Steuerungs-App für UAV-Feldpatrouillen, intelligente Vermessung und andere Szenarien und macht sie dadurch benutzerfreundlicher.

IN DER BOX

Flugzeug (Intelligent Flight Battery, RTK-Modul und microSD-Karte installiert) x1

Fernbedienung x1

Propeller (Paar) x3

Ladegerät x1

Netzkabel x1

USB-C-Kabel x1

USB-C-zu-USB-C-Kabel x1

Tragetasche x1

Handbücher x1

DJI Care Enterprise Basic für 1 Jahr

Spezifikationen

Flugzeug

Nettogewicht (mit Propellern und RTK-Modul) 951 g

Maximales Startgewicht 1.050 g

Abmessungen (zusammengeklappt/ausgeklappt) zusammengeklappt (ohne Propeller): 223 x 96,3 x 122,2 mm (Länge x Breite x Höhe); Ausgeklappt (ohne Propeller): 347,5×283×139,6 mm (Länge×Breite×Höhe)

Diagonale Länge Diagonale: 380,1 mm

Maximale Aufstiegsgeschwindigkeit 6 m/s (Normalmodus), 8 m/s (Sportmodus)

Maximale Sinkgeschwindigkeit 6 m/s (Normalmodus), 6 m/s (Sportmodus)

Maximale Fluggeschwindigkeit (auf Meereshöhe, kein Wind) 15 m/s (Normalmodus), Vorwärtsflug: 21 m/s, Seitwärtsflug: 20 m/s, Rückwärtsflug: 19 m/s (Sportmodus)

Maximaler Windgeschwindigkeitswiderstand: 12 m/s

Maximale Starthöhe über dem Meeresspiegel 6000 m (ohne Nutzlast)

Maximale Flugzeit (ohne Wind) 43 Minuten

Maximale Schwebezeit (ohne Wind) 37 Minuten

Maximale Flugentfernung 32 km

Maximaler Neigungswinkel 30° (Normalmodus), 35° (Sportmodus)

Maximale Winkelgeschwindigkeit 200°/s

GNSS GPS + Galileo + BeiDou + GLONASS (GLONASS wird nur unterstützt, wenn das RTK-Modul aktiviert ist)

Schwebegenauigkeitsbereich vertikal: ±0,1 m (Sichtpositionierung aktiviert); ±0,5 m (GNSS-Positionierung aktiviert); ±0,1 m (D-RTK aktiviert); Horizontal: ±0,3 m (Vision Positioning aktiviert); ±0,5 m (HD-Positionierung aktiviert); ±0,1 m (RTK aktiviert)

Betriebstemperatur -10° bis 40° C (14° bis 104° F)

Interner Speicher N/A

Motormodellnummer 2008

Propellermodellnummer 9453F Enterprise Edition

Lichtsensor-Einbaumodul

RGB-Kamera

Bildsensor 4/3 CMOS, effektive Pixel: 20 MP

Objektiv-Sichtfeld: 84°, äquivalente Brennweite: 24 mm, Blende: f/2,8 bis f/11, Fokus: 1 m bis ∞

ISO-Bereich 100–6400

Verschlusszeit Elektronischer Verschluss: 8-1/8000 s; Mechanischer Verschluss: 8-1/2000 s

Maximale Bildgröße 5280×3956

Fotoaufnahmemodus Einzelaufnahme: 20 MP, Zeitraffer: 20 MP, JPEG: 0,7/1/2/3/5/7/10/15/20/30/60 s, JPEG + RAW: 3/5/7/10 /15/20/30/60 s, Panorama: 20 MP (Originalmaterial)

Videoauflösung H.264: 4K : 3840×2160@30fps, FHD: 1920×1080@30fps

Maximale Videobitrate 4K : 130 Mbit/s, FHD: 70 Mbit/s

Unterstütztes Dateisystem exFAT

Bildformat JPEG/DNG (RAW)

Videoformat MP4 (MPEG-4 AVC/H.264)

Multispektralkamera

Bildsensor 1/2,8 Zoll CMOS, effektive Pixel: 5 MP

Objektiv-Sichtfeld: 73,91° (61,2° x 48,10°), Äquivalente Brennweite: 25 mm, Blende: f/2,0, Fokus: Fester Fokus

Multispektralkameraband Grün (G): 560 ± 16 nm; Rot (R): 650 ± 16 nm; Roter Rand (RE): 730 ± 16 nm; Nahes Infrarot (NIR): 860 ± 26 nm;

Verstärkungsbereich 1x-32x

Verschlusszeit Elektronischer Verschluss: 1/30~1/12800 s

Maximale Bildgröße 2592×1944

Bildformat TIFF

Videoformat MP4 (MPEG-4 AVC/H.264)

Fotoaufnahmemodus Einzelaufnahme: 5 MP, Zeitraffer: 5 MP, TIFF: 2/3/5/7/10/15/20/30/60 s

Videoauflösung H.264, FHD: 1920 x 1080 bei 30 Bildern pro Sekunde, Videoinhalt: NDVI/GNDVI/NDRE

Maximale Video-Bitrate: 60 Mbit/s

Gimbal

Stabilisierungssystem 3-Achsen-mechanisches Gimbal (Neigen, Rollen, Schwenken)

Mechanischer Bereich: Neigung: -135° bis 45°, Rollen: -45° bis 45°, Schwenken: -27° bis 27°

Steuerbarer Bereich: Neigung: -90° bis 35°, Schwenken: unkontrollierbar

Maximale Steuergeschwindigkeit (Neigung) 100°/s

Winkelschwingungsbereich ±0,007°

Sensorsystem

Sensorsystemtyp Omnidirektionales binokulares Sichtsystem mit einem Infrarotsensor an der Unterseite des Flugzeugs

Vorwärtsentfernungsmessbereich: 0,5 m bis 20 m, Erkennungsbereich: 0,5 m bis 200 m, effektive Hindernisvermeidungsgeschwindigkeit: Fluggeschwindigkeit ≤15 m/s, Sichtfeld: horizontal 90°, vertikal 103°

Rückwärtsentfernungsmessbereich: 0,5 m bis 16 m, effektive Hindernisvermeidungsgeschwindigkeit: Fluggeschwindigkeit ≤12 m/s, Sichtfeld: horizontal 90°, vertikal 103°

Messbereich der seitlichen Entfernung: 0,5 m bis 25 m, Geschwindigkeit der effektiven Hindernisvermeidung: Fluggeschwindigkeit ≤15 m/s, Sichtfeld: Horizontal 90°, vertikal 85°

Messbereich der Aufwärtsdistanz: 0,2 m bis 10 m, effektive Hindernisvermeidungsgeschwindigkeit: Fluggeschwindigkeit ≤6 m/s, Sichtfeld: vorne und hinten 100°, links und rechts 90°

Messbereich der Abwärtsentfernung: 0,3 m bis 18 m, effektive Hindernisvermeidungsgeschwindigkeit: Fluggeschwindigkeit ≤6 m/s, Sichtfeld: vorne und hinten 130°, links und rechts 160°

Betriebsumgebung Vorne, Hinten, Links, Rechts, Oben: Oberflächen mit klaren Mustern und ausreichender Beleuchtung (> 15 Lux, Umgebungen mit normaler Innenbeleuchtung durch Leuchtstofflampen); Unten: Flächen mit diffusem Reflexionsmaterial und einem Reflexionsgrad von >20 % (z. B. Wände, Bäume, Menschen usw.); Angemessene Beleuchtung (>15 Lux, Umgebungen mit normaler Innenbeleuchtung durch Leuchtstoffröhren)

Videoübertragung

Videoübertragungssystem DJI O3 Bildübertragung Industry Edition

Fernbedienung in Live-View-Qualität: 1080p/30fps

Betriebsband 2,400–2,4835 GHz, 5,725–5,850 GHz

Maximale effektive Signalentfernung (ohne Hindernisse, keine Interferenzen) FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km

Maximale Übertragungsentfernung (behindert) Starke Interferenz (städtische Landschaften, Wohngebiete usw.): 1,5–3 km (FCC/CE/SRRC/MIC); Mittlere Interferenz (Vorstadtlandschaften, Stadtparks usw.): 3–9 km (FCC), 3–6 km (CE/SRRC/MIC); Schwache Interferenz (entlegene Felder, offenes Ackerland usw.): 9–15 km (FCC), 6–8 km (CE/SRRC/MIC)

Maximale Download-Geschwindigkeit 15 MB/s (mit DJI RC Pro Industry Edition)

Latenz (je nach Umgebung und Mobilgerät): Ungefähr 200 Millisekunden

Antennen 4 Antennen, 2 Sende- und 4 Empfangsantennen

Sendeleistung (EIRP) 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC); 5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)

Sonstiges Unterstützt das DJI Cellular-Modul

DJI RC Pro Enterprise Edition

Bildübertragungssystem DJI O3 Bildübertragung Industry Edition

Maximale effektive Signalentfernung (ohne Hindernisse, keine Interferenzen) FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km

Betriebsband der Bildübertragung 2,400–2,4835 GHz, 5,725–5,850 GHz

Antennen 4 Antennen, 2 Sende- und 4 Empfangsantennen

Betriebsband der Bildübertragung und Sendeleistung (EIRP) 2,4 GHz: <33 dBm (FCC); <20 dBm (CE/SRRC/MIC), 5,8 GHz: <33 dBm (FCC); <14 dBm (CE); <23 dBm (SRRC)

Wi-Fi-Protokoll 802.11 a/b/g/n/ac/ax, unterstützt 2×2 MIMO Wi-Fi

Wi-Fi-Betriebsband 2,400–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

Wi-Fi-Betriebsband und Sendeleistung (EIRP) 2,4 GHz: <26 dBm (FCC); <20 dBm (CE/SRRC/MIC), 5,1 GHz: <26 dBm (FCC); <23 dBm (CE/SRRC/MIC), 5,8 GHz: <26 dBm (FCC/SRRC); <14 dBm (CE)

Bluetooth-Protokoll Bluetooth 5.1

Bluetooth-Betriebsband 2,400–2,4835 GHz

Bluetooth-Senderleistung (EIRP) <10 dBm

Bildschirmauflösung 1920×1080

Bildschirmgröße 5,5 Zoll

Bildschirmbildrate 60 fps

Bildschirmhelligkeit 1.000 Nits

Touchscreen 10-Punkt-Multitouch

Akku Lithium-Ionen-Akku (5000 mAh, 7,2 V)

Ladetyp: 100-W-Akku-Ladestation oder USB-Ladegerät mit 12-V- oder 15-V-Spezifikationen wird empfohlen

Nennleistung 12 Watt

Speicherkapazität Interner Speicher (ROM): 64 GB, Unterstützt die Verwendung von microSD-Karten zur Erhöhung der Speicherkapazität

Ladezeit ca. 1,5 Stunden (gemessen, wenn nur die 100-W-Akkuladestation zum Laden der Fernbedienung verwendet wird oder wenn ein 15-V-USB-Ladegerät verwendet wird); Ungefähr 2 Stunden (gemessen mit einem 12-V-USB-Ladegerät); Ungefähr 2 Stunden und 50 Minuten (gemessen mit der 100-W-Akkuladestation, um das Fluggerät und die Fernbedienung gleichzeitig aufzuladen)

Betriebszeit ca. 3 Stunden

Videoausgang Mini-HDMI-Anschluss

Betriebstemperatur -10° bis 40° C (14° bis 104° F)

Lagertemperaturbereich <1 Monat: -30° bis 60° C (-22° bis 140° F); Ein bis drei Monate: -30° bis 45° C (-22° bis 113° F); Drei bis sechs Monate: -30° bis 35° C (-22° bis 95° F); Mehr als sechs Monate: -30° bis 25° C (-22° bis 77° F)

Ladetemperatur 5° bis 40° C (41° bis 104° F)

Unterstützte DJI Flugzeuge DJI Mavic 3E, DJI Mavic 3T, DJI Mavic 3M

GNSS GPS + Galileo + GLONASS

Abmessungen: Antenne ist zusammengeklappt und es sind keine Steuerknüppel installiert: 183,27×137,41×47,6 mm (Länge×Breite×Höhe); Antenne ausgeklappt und Steuerknüppel montiert: 183,27×203,35×59,84 mm (Länge×Breite×Höhe)

Gewicht ca. 680 g

Modellnummer RM510B

Lagerung

Unterstützte microSD-Karten im Flugzeug: Bitte verwenden Sie eine Speicherkarte mit einer Geschwindigkeitsbewertung von V30 oder höher oder verwenden Sie eine Speicherkarte aus der empfohlenen Liste

Empfohlene microSD-Karten

Fernbedienung:

SanDisk Extreme PRO 64 GB V30 A2 microSDXC

SanDisk High Endurance 64 GB V30 microSDXC

SanDisk Extreme 128 GB V30 A2 microSDXC

SanDisk Extreme 256 GB V30 A2 microSDXC

SanDisk Extreme 512 GB V30 A2 microSDXC

Lexar 667x 64GB V30 A2 microSDXC

Lexar High-Endurance 64 GB V30 microSDXC

Lexar High-Endurance 128 GB V30 microSDXC

Lexar 667x 256GB V30 A2 microSDXC

Lexar 512 GB V30 A2 microSDXC

Samsung EVO Plus 64 GB V30 microSDXC

Samsung EVO Plus 128 GB V30 microSDXC

Samsung EVO Plus 256 GB V30 microSDXC

Samsung EVO Plus 512 GB V30 microSDXC

Kingston Canvas Go! Plus 128 GB V30 A2 microSDXC

Kingston Canvas React Plus 128 GB V90 A1 microSDXC

Flugzeug:

SanDisk Extreme 32 GB V30 A1 microSDHC

SanDisk Extreme PRO 32 GB V30 A1 microSDHC

SanDisk Extreme 512 GB V30 A2 microSDXC

Lexar 1066x 64GB V30 A2 microSDXC

Kingston Canvas Go! Plus 64 GB V30 A2 microSDXC

Kingston Canvas React Plus 64 GB V90 A1 microSDXC

Kingston Canvas Go! Plus 128 GB V30 A2 microSDXC

Kingston Canvas React Plus 128 GB V90 A1 microSDXC

Kingston Canvas React Plus 256 GB V90 A2 microSDXC

Samsung PRO Plus 256 GB V30 A2 microSDXC

Batterie

Kapazität 5000 mAh

Standardspannung 15,4 V

Maximale Ladespannung 17,6 V

Batterietyp LiPo 4S

Chemisches System Lithium-Kobalt

Energie 77 Wattstunden

Gewicht 335,5 g

Ladetemperatur 5° bis 40° C (41° bis 104° F)

Akkuladegerät

Eingang 100 V bis 240 V (AC), 50 Hz bis 60 Hz, 2,5 A

Ausgangsleistung 100 Watt

Ausgang Maximale Ausgangsleistung von 100 Watt (insgesamt). Wenn beide Ports verwendet werden, beträgt die maximale Ausgangsleistung einer Schnittstelle 82 W, und das Ladegerät teilt die Ausgangsleistung der beiden Schnittstellen dynamisch entsprechend der Lastleistung zu.

Ladestation

Eingang USB-C: 5 V bis 20 V, 5,0 A

Ausgang Batterieanschluss: 12 V bis 17,6 V, 8,0 A

Nennleistung 100 Watt

Laden von Typ-3-Akkus im Laderotationsmodus

Ladetemperatur 5° bis 40° C (41° bis 104° F)

RTK-Modul

Abmessungen 50,2×40,2×66,2 mm (Länge×Breite×Höhe)

Gewicht 24±2 g

Schnittstelle USB-C

Leistung ca. 1,2 Watt

RTK-Positionsgenauigkeit Festes RTK: Horizontal: 1 cm + 1 ppm; Vertikal: 1,5 cm + 1 ppm
