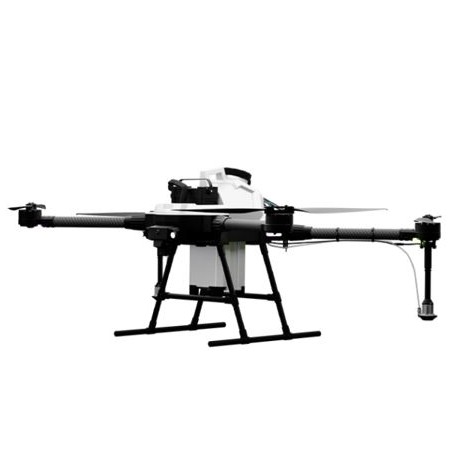

ABZ Innovation L10 PRO Landwirtschaftsdrohne mit Zubehör – Professionelles Sprühset

Die Sprühdrohne ABZ Innovation L10 PRO wurde hauptsächlich unter Berücksichtigung nationaler und europäischer Bedingungen entwickelt und bietet landwirtschaftlichen Erzeugern sichere, praktische und benutzerfreundliche Drohnentechnologie mit kontinuierlichem Support und Service.

Durch die Kombination der Vorteile früherer Modelle auf dem Markt mit der umfangreichen Erfahrung, die wir während unserer Präsenz und Tätigkeit in der Drohnenbranche gesammelt haben, haben wir nun unser eigenes UAV entwickelt.

Der L10 PRO verfügt über eine Plug & Play-Option für jede EMLID RTK-Basisstation über eine LoRa-Antenne, um eine zentimetergenaue Positionierung zu ermöglichen. Es kann auch mit einem Trichogramma-Streusystem ausgestattet werden und ist in wenigen Minuten umgerüstet.

Erweiterte Version – L10 PRO

• L10 CDA-Sprühsystem
• CE-Zertifizierung
• + L10 PRO RTK-System – EMLID Reach RS2 – Multiband-RTK-GNSS-Empfänger mit Zentimetergenauigkeit
• + Kann mit einem Trichogramma-Streusystem ausgestattet werden

CDA-Technologie (Controlled Droplet Application) – Tropfen unter Kontrolle

Das Geheimnis effektiven Sprühens liegt in der gleichmäßigen und gezielten Verteilung der Flüssigkeit.

Bei der CDA-Technologie wird das Arbeitsmedium mit der Leistung eines bürstenlosen Motors über eine Niederdruckleitung der rotierenden Scheibe zugeführt. Durch die Zentrifugalkraft lösen sich die Tröpfchen vom Rand und behalten eine einheitliche Größe bei. Die fehlende Abhängigkeit zwischen der Einstellung der Durchflussrate und der Tröpfchengröße ermöglicht eine flexible Steuerung und Einstellung der Tröpfchengröße. Dadurch werden auch über- und untergroße Tröpfchen entfernt, was bedeutet, dass kein Abfall und keine unnötige Kontamination entsteht. Durch die Kraft der Propellerluft wird die Flüssigkeit nach unten geleitet und gelangt in die unteren Teile der Pflanzen

Leistung von CDA TECHNOLOGY

Die Drohnen L10 und L10Pro bieten dank des intensiven Luftstroms mit CDA-Technologie eine präzise Abdeckung

• Kein Druck erforderlich
• Einstellbare Tröpfchengröße +/- 5 %
• Geeignet für Biobetriebe
• Bis zu 95 % weniger Wasser
• Bis zu 60 % weniger Pestizide
• Weitere Einsparungen durch Präzisionsspritzen
• Durchflussrate: 4,8 l/min
• Minimale Sprühdrift

Das Positionierungs- und Navigationssystem des L10 PRO

GNSS

Die Multiband-Antenne verbindet sich mit doppelt so vielen Satelliten für eine zuverlässigere und genauere GNSS-basierte Positionierung – auch in schwierigem Gelände.

RTK

Plug & Play-Option für jede EMLID RTK-Basisstation über LoRa-Antenne: Sobald die Basis lokalisiert ist, ist keine Internetverbindung oder RTK-Anbieter erforderlich. Dank der direkten Verbindung zwischen Basis und Drohne können sich Pilot und Drohne im Umkreis von 8 km frei bewegen. Mithilfe der LoRa-Antenne werden RTK-Korrekturdaten zuverlässig und stabil an die Drohne geliefert, selbst in schwierigem Gelände – oder bei Signalverlust der Fernbedienung.

Trichogramma-Freisetzungssystem

Der ABZ Innovation L10 PRO ist eine aktualisierte Version des L10 mit zusätzlichen Funktionen und Fähigkeiten.

Das präzise und wirksame System zur Verbreitung von Trichogramma (oder Schlupfwespe) nutzt eine der am weitesten verbreiteten biologischen Bekämpfungsmethoden. Sein 8-Liter-Tank fasst bis zu 800–1200 Pellets – je nach Pelletgröße. Dadurch können bis zu 8-12 Hektar in einem Arbeitsgang bearbeitet werden, was einer Stundenleistung von bis zu 36 Hektar entspricht. Dieses vielseitige Dosiersystem ist nur für die Modelle L10 PRO und M12 verfügbar, wodurch diese umrüstbar sind, um Trichogramma sehr einfach und innerhalb weniger Minuten zu sprühen oder zu verteilen. Der Standard-L10 ist nicht für die Aufnahme des Spendersystems ausgestattet.

Technologische Vorteile des Einsatzes professioneller Sprühdrohnen von ABZ Innovation

• Reaktion auf EU-Änderungen zur Reduzierung des Einsatzes von Düngemitteln und Pflanzenschutzmitteln
• Flüssigkeitseinsparung durch nach unten gerichtetes Ableiten der Tröpfchen durch Propellerluft
• Präzises Sprühen nur in Bereichen, die ein Eingreifen erfordern
• Kein Verlust unter den Rädern von Landmaschinen
• Unabhängigkeit von der Unfähigkeit schwerer Maschinen, auf nassem Untergrund zu fahren
• Größere Widerstandsfähigkeit gegen raue und windige Wetterbedingungen
• Umweltfreundlich und wirtschaftlich angetrieben ohne Kraftstoff
• Ermöglicht ein präzises Besprühen von Bäumen in Obstgärten

Hauptmerkmale:

• Fassungsvermögen: 10 l
• Maximale Schwebezeit: 26 Minuten (18 kg)
• Schwebegenauigkeit: ±10 cm (RTK)
• Abmessungen: 1460 x 1020 x 610 [mm]
• Propellerabmessungen: 30 x 9 Zoll
• Motorabmessungen: 81 x 20 mm
• Batteriespannung: 44,4 V
• Batteriegewicht: 4,7 kg
• Kapazität pro Hektar: 10 ha/h
• Einstellung der Tröpfchengröße: 40 - 1000 µm
• Arbeitsbandbreite: 1,5 - 6 m
• Maximale Flüssigkeitsdurchflussrate: 4,8 l/min

Flugkontrolle:

• dreifach redundante IMU
• RTK-Genauigkeit im Zentimeterbereich
• EMLID RTK-Basisstation optional für L10 PRO

Kraftübertragung:

• 16000-mAh-Akku
• FOC-System
• Bürstenlose Motoren mit Schutzart IPX7

Erweiterte Flugplanung:

• Gemeinsame Entwicklung mit der Széchenyi-Universität Győr
• Vor Ort: basierend auf der Position der Drohne mit RTK-Genauigkeit
• Im Voraus: SHP oder KML basierend auf einer Umfrage Ihrer Wahl
• Einstellbare Tropfengröße
• Automatische Sprühsteuerung
• Routenplanung zwischen Linien, über Linien
• Vordefinierte Sprühmustereinstellungen

Portabilität:

• Klappbarer Rahmen
• 3,2-kVA-Generator: 6-8 Starts/Stunde
• 6,3-kVA-Generator: 12 Starts/Stunde

Im Set enthalten:

• 1x Professionelle Sprühdrohne ABZ Innovation L10 PRO
• 1x Herelink-Controller
• 1x EMLID Reach RS2 – Multiband-RTK-GNSS-Empfänger mit Zentimetergenauigkeit
• 4x Tattu Plus 1.0 16000 mAh Akku mit 12 Zellen für ABZ Innovation L10 Serie und M12
• 1x PC3000H LiPo/LiHV Vierkanal-Akkuladegerät
• 1x Ersatzpropellersatz

Optional:

Landwirtschaftliche Nutzlasten

• SkyInnov Trichogramma-Streusystem mit vollständiger Integration

Vollständige technische Spezifikationen:

Allgemeine Spezifikation

Gesamtgewicht (inkl. Batterien) 13,6 kg

Max. Gewicht abnehmen 29 kg

Maße 1460 x 1020 x 610 [mm]

Max. schwebende Zeit 26 Min. (18 kg) 12,5 Min. (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Schwebende Präzision ±10 cm (RTK) ±2m (ohne RTK)

Rotorabmessungen 30 x 9

Motorabmessungen 81 x 20 mm

Motor-KV-Wert 100 KV

Batteriekapazität 16000 mAh

Batteriespannung 44,4V

Batteriegewicht 4,7 kg

Sprühen

Leistung pro Hektar 10 ha/h

Sprühsystem CDA

Anzahl der Düsen 2

Tröpfchengröße 40 – 1000 μm

Einstellbare Tropfengröße ✔

Drift Niedriges Risiko

Einstellbare Arbeitsbreite 1,5 - 6 m

Punktuelles Sprühen ✔

Pumpentyp Membran

Maximaler Durchfluss 5 l/min

Betriebsspannung der Pumpe 48V

Ausführung der Arbeiten

Technologie entwickelt für

Europäische Agrarbedingungen ✔

IP-Schutz IP54

Einfache Transportierbarkeit ✔

Modulare Nutzlastanbaubarkeit ✔

Hindernisvermeidung RTK-basiert

FPV-Kamera Vorwärts + Abwärts

Ladezeit des Akkus ~11 Min

Effektiver Signalbereich von RC ~8 km

Höhenmessung LiDAR

Flugplanung

Software-Quellcode Offen

Flugplanerstellung am PC ✔

Umgang mit SHP- und KML-Dateien SHP und KML

Nach unten gerichtete Kamera für

Hindernisauswahl ✔

RTK-Basis im Paket ✔

Datensicherheit ✔

Keine Datenübertragung an entfernte Server ✔

Flug

Max. Neigungswinkelc 30°

Max. Betriebsfluggeschwindigkeit 7 m/s

Max. ebene Geschwindigkeit 24 m/s

Max. Flughöhe 120 m

Max. erträgliche Windgeschwindigkeit 10 m/s
