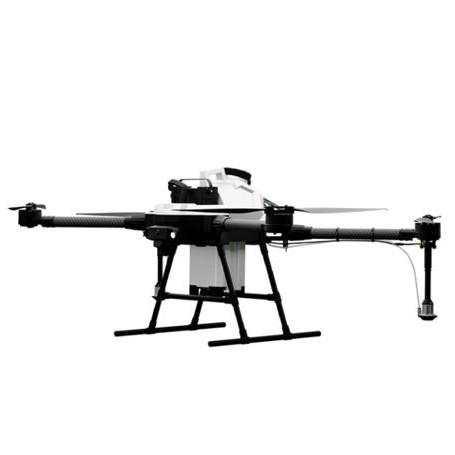

ABZ Innovation L10 PRO maatalousdroni varusteineen - Ammattimainen ruiskutussarja

ABZ Innovation L10 PRO spraydroni suunniteltiin pääasiassa kotimaisia ja eurooppalaisia olosuhteita silmällä pitäen, ja se tarjoaa maataloustuottajille turvallista, kätevää ja helppokäyttöistä droneteknologiaa jatkuvalla tuella ja palvelulla.

Yhdistämällä aiempien markkinoilla olevien mallien edut laajaan kokemukseemme, jonka olemme saaneet läsnäolomme ja toiminnan aikana drone-teollisuudessa, olemme nyt luoneet oman UAV:mme.

L10 PRO:ssa on Plug & Play -vaihtoehto mille tahansa EMLID RTK -tukiasemalle LoRa-antennin kautta, mikä mahdollistaa paikantamisen senttimetrin tarkkuudella. Se voidaan varustaa myös Trichogramma-levitysjärjestelmällä ja se voidaan muuttaa muutamassa minuutissa.

Laajennettu versio - L10 PRO

• L10 CDA ruiskutusjärjestelmä
• CE-sertifikaatti
• + L10 PRO RTK -järjestelmä - EMLID Reach RS2 - monikaistainen RTK GNSS -vastaanotin senttimetrin tarkkuudella
• + Voidaan varustaa Trichogramma-levitysjärjestelmällä

CDA-tekniikka (Controlled Droplet Application) - PUDOTA HALLINTAAN

Tehokkaan ruiskutuksen salaisuus piilee nesteen tasaisessa ja kohdistetussa jakautumisessa.

CDA-tekniikassa, harjattoman moottorin teholla, työneste syötetään matalapainejohdon kautta pyörivälle levylle. Keskipakovoiman vaikutuksesta pisarat irtoavat reunasta säilyttäen tasaisen koon. Virtausnopeuden asetuksen ja pisarakoon välisen riippuvuuden puute mahdollistaa joustavan pisarakoon ohjauksen ja asettamisen. Näin päästään eroon myös ylisuurista ja alimittaisista pisaroista, mikä tarkoittaa, että ei jätetä eikä turhaa saastumista. Potkurin ilman voima ohjaa nestettä alaspäin saavuttaen kasvien alaosat

CDA TECHNOLOGY:n suorituskyky

L10- ja L10Pro-droonit tarjoavat tarkan peiton CDA-teknologian intensiivisen ilmavirran ansiosta

• Ei vaadi painetta
• Säädettävä pisarakoko +/- 5 %
• Soveltuu luomutiloihin
• Jopa 95 % vähemmän vettä
• Jopa 60 % vähemmän torjunta-aineita
• Lisää säästöjä tarkkuusruiskutuksella
• Virtausnopeus: 4,8 l/min
• Minimaalinen ruiskutus

L10 PRO:n paikannus- ja navigointijärjestelmä

GNSS

Multiband-antenni yhdistää kaksinkertaisen määrän satelliitteja luotettavampaan ja tarkempaan GNSS-pohjaiseen paikannukseen – jopa vaikeassa maastossa.

RTK

Plug & Play -vaihtoehto mille tahansa EMLID RTK -tukiasemalle LoRa-antennin kautta: kun tukiasema on löydetty, Internet-yhteyttä tai RTK-palveluntarjoajaa ei tarvita. Tukikohdan ja dronin välisen suoran yhteyden ansiosta lentäjä ja drone voivat liikkua vapaasti 8 km:n säteellä. LoRa-antennin avulla RTK-korjaustiedot toimitetaan luotettavasti ja vakaasti drooniin myös vaikeassa maastossa – tai jos kaukosäätimen signaali katoaa.

Trichogramma vapautusjärjestelmä

ABZ Innovation L10 PRO on päivitetty versio L10:stä lisäominaisuuksilla ja -ominaisuuksilla.

Tarkka ja tehokas Trichogramma (tai parasiittisen ampiaisen) levitysjärjestelmä hyödyntää yhtä yleisimmin käytetyistä biologisista torjuntamenetelmistä. Sen 8 litran säiliöön mahtuu jopa 800-1200 pellettiä – pellettikoon mukaan. Tämä mahdollistaa jopa 8-12 hehtaarin käsittelyn yhdellä nousulla, mikä vastaa jopa 36 hehtaarin tuntityötä. Tämä monipuolinen annostelujärjestelmä on saatavana vain L10 PRO- ja M12-malleille, joten ne voidaan suihkuttaa tai levittää Trichogrammaa erittäin helposti, muutamassa minuutissa. Vakiomallia L10 ei ole varustettu annostelujärjestelmän vastaanottamiseen.

ABZ Innovation -ammattimaisten ruiskutusdroneiden käytön tekniset edut

• Vastaus EU:n muutoksiin lannoitteiden ja kasvinsuojeluaineiden käytön vähentämisessä
• Nesteen säästö, koska pisarat ohjataan alas potkurin ilmalla
• Tarkka ruiskutus vain toimenpiteitä vaativilla alueilla
• Ei häviötä maatalouskoneiden pyörien alla
• Riippumattomuus raskaiden koneiden kyvyttömyydestä ajaa märällä maalla
• Parempi kestävyys ankarille ja tuulisille sääolosuhteille
• Ympäristöystävällisesti ja taloudellisesti ilman polttoainetta
• Mahdollistaa puiden tarkan ruiskutuksen hedelmätarhoissa

Avainominaisuudet:

• Tilavuus 10L
• Maksimi leijumisaika: 26 min (18 kg)
• Leijumisen tarkkuus: ±10 cm (RTK)
• Mitat: 1460 x 1020 x 610 [mm]
• Potkurin mitat: 30 x 9 tuumaa
• Moottorin mitat: 81 x 20 mm
• Akun jännite: 44,4V
• Akun paino: 4,7 kg
• Kapasiteetti hehtaaria kohden: 10 ha/h
• Pisaroiden koon säätö: 40 - 1000 µm
• Työhihnan leveys: 1,5 - 6 m
• Suurin nestevirtausnopeus: 4,8L/min

Lennonohjaus:

• kolminkertainen redundantti IMU
• senttimetrin tason RTK-tarkkuus
• EMLID RTK -tukiasema valinnainen L10 PRO:lle

Voimansiirto:

• 16000mAh akku
• FOC-järjestelmä
• IPX7-luokiteltu harjattomat moottorit

Tarkennettu lentosuunnittelu:

• Yhteiskehitys Győrin Széchenyi-yliopiston kanssa
• Paikan päällä: dronin sijainnin perusteella RTK-tarkkuudella
• Ennakkoon: SHP tai KML valitsemasi kyselyn perusteella
• Säädettävä pisarakoko
• Automaattinen ruiskutusohjaus
• Reitin suunnittelu linjojen välillä, linjojen yläpuolella
• Ennalta määritetyt ruiskutuskuvion asetukset

Siirrettävyys:

• Taitettava runko
• 3,2 kVA generaattori: 6-8 lentoonlähtöä/tunti
• 6,3 kVA generaattori: 12 lentoonlähtöä/tunti

Mukana setissä:

• 1x ammattimainen ruiskutusdroni ABZ Innovation L10 PRO
• 1x Herelink Controller
• 1x EMLID Reach RS2 - monikaistainen RTK GNSS -vastaanotin senttimetrin tarkkuudella
• 4x Tattu Plus 1.0 16000 mAh akku 12 kennolla ABZ Innovation L10- ja M12-sarjaan
• 1x PC3000H LiPo/LiHV nelikanavainen akkulaturi
• 1x varapotkurisarja

Valinnainen:

Maatalouden hyötykuormat

• SkyInnov Trichogramma -levitysjärjestelmä täysin integroidulla

Täydelliset tekniset tiedot:

Yleiset tiedot

Kokonaispaino (W/A-akut) 13,6 kg

Max. lentoonlähtöpaino 29 kg

Mitat 1460 x 1020 x 610 [mm]

Max. leijumisaika 26 min (18 kg) 12,5 min (29 kg)

GPS GPS, GLONASS, Galileo, BEIDU

Leijuva tarkkuus ±10 cm (RTK) ±2 m (ilman RTK:ta)

Roottorin mitat 30 x 9

Moottorin mitat 81 x 20 mm

Moottorin KV-arvo 100 KV

Akun kapasiteetti 16000 mAh

Akun jännite 44,4V

Akun paino 4,7 kg

Ruiskutus

Hehtaarikohtainen suorituskyky 10 ha/h

Ruiskutusjärjestelmä CDA

Suuttimien lukumäärä 2

Pisaran koko 40 - 1000 μm

Säädettävä pisarakoko ✔

Ajelehtia Pieni riski

Säädettävä työleveys 1,5 - 6 m

Pisteruiskutus ✔

Pumpun tyyppi Kalvo

Suurin virtaus 5l/min

Pumpun käyttöjännite 48V

Työn suorittaminen

Teknologiaa varten kehitetty

Euroopan maatalouden olosuhteet ✔

IP-suojaus IP54

Helppo kuljetettavuus ✔

Modulaarinen hyötykuorman kiinnitys ✔

Esteiden välttäminen RTK-pohjainen

FPV kamera Eteen + alaspäin

Akun latausaika ~11 min

RC:n tehokas signaalialue ~8 km

Korkeuden mittaus LiDAR

Lentojen suunnittelu

Ohjelmiston lähdekoodi Avata

Lentosuunnitelman luominen tietokoneella ✔

SHP- ja KML-tiedostojen käsittely SHP ja KML

Alaspäin suunnattu kamera

esteen valinta ✔

RTK-pohja pakkauksessa ✔

Tietoturva ✔

Ei tiedonsiirtoa etäpalvelimille ✔

Lento

Max. nousukulmac 30°

Max. operatiivinen lentonopeus 7 m/s

Max. tason nopeus 24 m/s

Max. lentokorkeus 120 m

Max. siedettävä tuulen nopeus 10 m/s
