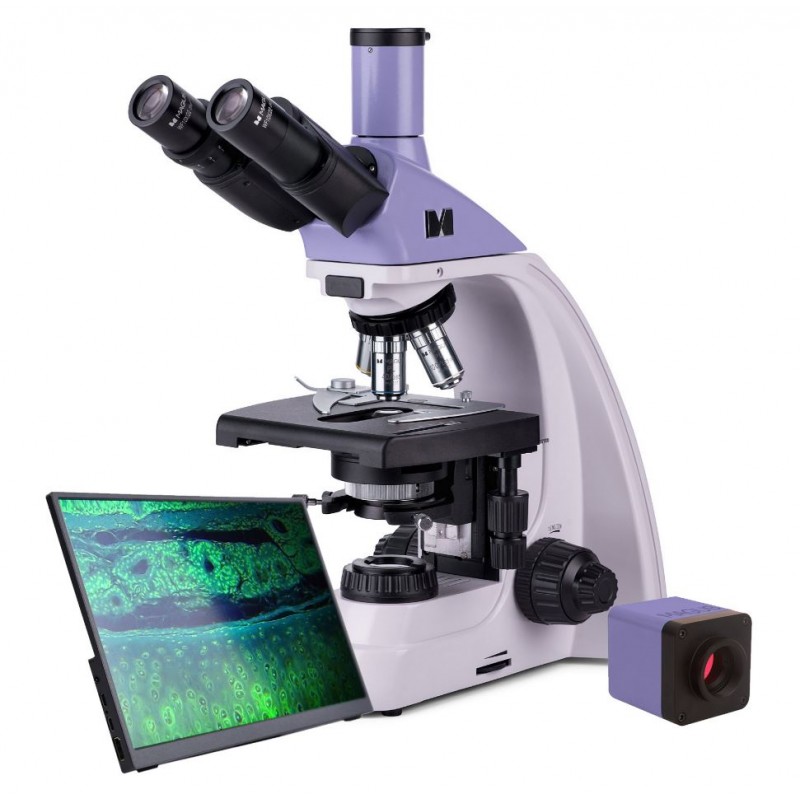

MAGUS Bio D250T LCD Biologisches Digitalmikroskop

Das biologische Mikroskop MAGUS Bio D250T LCD ist ein professionelles Instrument zur Beobachtung biologischer Proben im Durchlicht. Die primäre Beobachtungstechnik ist eine Hellfeldtechnik (gebrauchsfertig). Dunkelfeld-, Polarisations- und Phasenkontrasttechniken sind ebenfalls verfügbar, erfordern jedoch zusätzliches Mikroskopzubehör. Das Mikroskop eignet sich hervorragend für Labor- und Forschungsbeobachtungen in der Medizin, Pharmazie, Forensik, Landwirtschaft und anderen Bereichen.

Digitalkamera

Die digitale HDMI-Kamera MAGUS CHD10 ist mit einem 2MP-Sensor ausgestattet und produziert realistische Full-HD-Bilder mit einer Auflösung von 1920x1080px. Es handelt sich um eine autonome Kamera, die weder eine Verbindung zu einem Computer noch die Installation zusätzlicher Software erfordert. Die Kamera kann direkt an einen Fernseher, Monitor oder Projektor angeschlossen werden, um ein Bild anzuzeigen. Die HDMI-Schnittstelle sorgt für eine hohe und stabile Übertragungsrate von der Kamera zum externen Bildschirm. Das Video wird mit 60 Bildern pro Sekunde aufgenommen. Die Kamera kombiniert hohe FPS und HDMI mit hoher Bandbreite. Daher sind Videos lebendig, ohne Einfrieren oder Lücken zwischen den Bildern. Bei maximaler Auflösung ist das Bild detailliert, bewegte Objekte sind fehlerfrei sichtbar und Objektbewegungen werden ohne Verzögerungen angezeigt.

Monitor

Der MAGUS MCD20 Monitor ist für die Verwendung eines Visualisierungssystems des MAGUS-Mikroskops konzipiert. Es ist mit einer am Mikroskop montierten Kamera verbunden, um Echtzeitbilder anzuzeigen. Es unterstützt MAGUS-HDMI-Kameras mit Full-HD-Auflösung. Die Bildschirmdiagonale beträgt 13,3 Zoll. Die IPS-Matrix sorgt für helle Bilder mit großen Betrachtungswinkeln. Wenn man schräg auf das Display blickt, ist die Farbwiedergabe nicht verfälscht. Das Display kann auf einem Klappständer auf einem Tisch oder Regal platziert oder direkt am Kamera- oder Mikroskopstativ montiert werden.

Optik

Planachromatische Objektive liefern ein klares, kontrastreiches und detailliertes Bild mit minimaler Verzerrung. Die Vergrößerung mit mitgelieferten Objektiven und Okularen reicht von 40 bis 1000x, wobei die Obergrenze durch zusätzliche Okulare erhöht werden kann. Die Optik ist unendlich korrigiert, was bedeutet, dass zusätzliches Zubehör im Strahlengang installiert werden kann.

Der Trinokularkopf verfügt über ein separates vertikales Rohr zur Montage einer Digitalkamera (nicht im Lieferumfang enthalten). Es ist vertikal positioniert. Der Trinokularkopf ist mit um 360° drehbaren Rohren ausgestattet und es besteht die Möglichkeit, die Dioptrie am linken Rohr einzustellen. Das Design des Trinokularkopfes ermöglicht eine einfache Anpassung des Augenabstands an die Körpergröße des Betrachters.

Der Objektivrevolver ist nach innen gerichtet und es können 5 Objektive gleichzeitig in den Revolver eingesetzt werden – 4 Objektive sind im Lieferumfang enthalten, ein Steckplatz ist frei. Ein zusätzliches Objektiv sorgt für eine zusätzliche Vergrößerung innerhalb des Vergrößerungsbereichs.

Erleuchtung

Eine 30-W-Halogenlampe sorgt für eine helle Beleuchtung und ermöglicht eine gute Sichtbarkeit der Probenstrukturen bei jeder Beobachtungstechnik und jedem verwendeten Objektiv. Die Beleuchtung ist warm, was bei langen Arbeitsstunden angenehmer für die Augen ist. Es gibt eine Möglichkeit zur Helligkeitsanpassung. Die Beleuchtung wird über ein Wechselstromnetzteil betrieben.

Durch einen zentrierten und höhenverstellbaren Abbe-Kondensor, Aperturblende und Feldblende ist der Aufbau der Köhler-Beleuchtung möglich. Im Kondensor befindet sich ein Schlitz, in den ein Dunkelfeld- oder Phasenkontrastschieber eingebaut werden kann. Mit dem Schieberegler können Sie schnell zwischen Forschungstechniken und leistungssteigernden Techniken wechseln.

Tisch und Fokussiermechanismus

Der Tisch verfügt über kein Positionierungsgestell, was die Ergonomie verbessert. Die mechanische Befestigung bewegt das Objekt sanft und kann zum manuellen Scannen entfernt werden.

Die Fokussierknöpfe befinden sich auf beiden Seiten des Mikroskopkörpers und näher an der Basis des Mikroskops, sodass Sie Ihre Hände bei längerer Arbeit auf den Tisch legen können, statt sie in die Luft zu halten. Die Noppen sind koaxial, das heißt, sie liegen auf der gleichen Achse. Der Grobfokussierungsmechanismus verfügt über einen Feststellknopf und eine Spannungseinstellung. Der Fokussiermechanismus ist leichtgängig, so dass Sie bei der Einstellung keine Kraft aufwenden müssen.

Zubehör

Das Angebot an optionalem Zubehör umfasst Okulare, Objektive, Polarisationsgeräte, Dunkelfeldkondensoren, Phasenkontrastgeräte, Kalibrierobjektträger und Digitalkameras. Die speziell für das MAGUS Bio D250T LCD-Mikroskop entwickelten Geräte passen optimal zum Mikroskop und maximieren dessen Leistungsfähigkeit.

Hauptmerkmale des Mikroskops:

• Trinokularer Kopf mit vertikalem Tubus zur Montage einer Digitalkamera
• Die um 360° drehbaren Okulartuben ermöglichen eine Anpassung an die Körpergröße des Benutzers
• Dioptrieneinstellung am linken Tubus, Grobfokussierung mit Feststellknopf und Grobspannungseinstellknopf, Feinfokussierung
• Beobachtungen im Durchlicht, Lichtquelle – 30 W Halogenlampe mit einstellbarer Helligkeit
• Der Abbe-Kondensor mit Aperturblende und Feldblende ermöglicht den Aufbau der Köhler-Beleuchtung
• Möglichkeit zur Installation von Phasenkontrast- und Dunkelfeldschiebern (für deren Installation gibt es einen speziellen Schlitz im Kondensor)
• Umfangreiches optionales Zubehör

Hauptmerkmale der Kamera:

• Die Kamera arbeitet autonom ohne Verbindung zu einem PC oder Installation einer Software
• HDMI-Schnittstelle für hohe und stabile Datenübertragungsrate
• Die Kameraauflösung beträgt 1920 x 1080 Pixel – eine ideale Wahl für die Anzeige von Bildern auf einem Full-HD-Monitor
• 60 fps zum Beobachten bewegter Proben, zum Aufzeichnen von Videos und zum Bewegen der Probe ohne Ruckeln oder Verzögerungen
• Der hintergrundbeleuchtete Farb-CMOS-Sensor SONY Starvis sorgt für einen geringen Rauschpegel und eine hohe Lichtempfindlichkeit auch bei schlechten Lichtverhältnissen. Sie erhalten klarere, hellere und farbsättigtere Bilder
• Software mit Foto-, Videoaufzeichnung, Bearbeitung, externer Anzeige, Längen- und Winkelmessungen

Das Kit enthält:

• MAGUS CHD10 Digitalkamera (Digitalkamera, HDMI-Kabel (1,5 m), USB-Maus, 32 GB SD-Speicherkarte, Netzteil 12 V/1 A (Euro), Bedienungsanleitung und Garantiekarte)
• MAGUS MCD20 LCD-Monitor
• Basis mit Stromeingang, Durchlichtquelle, Fokussiermechanismus, Tisch, Kondensor und drehbarem Objektivrevolver
• Trinokularer Kopf
• Achromatisches Infinity-Plan-Objektiv: 4x/0,1
• Achromatisches Infinity-Plan-Objektiv: 10x/0,25
• Achromatisches Infinity-Plan-Objektiv: 40x/0,65 (federunterstützt)
• Achromatisches Infinity-Plan-Objektiv: 100x/1,25 (federunterstützt)
• Okulare 10x/22mm mit großem Augenabstand (2 Stk.)
• Augenmuscheln (2 Stk.)
• Filter (4 Stk.)
• C-Mount-Kameraadapter
• Flasche Immersionsöl
• Sechskantschlüssel
• Netzkabel
• Staubschutzhaube
• Benutzerhandbuch und Garantiekarte

Spezifikationen

Produkt-ID 83009

Marke MAGUS

Garantie 5

EAN 5905555018034

Verpackungsgröße (LxBxH) 43,1x27,1x63

Versandgewicht 12,65

Spezifikationen des Mikroskops

Typ biologisch, licht/optisch, digital

Kopf trinokular

Düsengemelkopf (Siedentopf, 360° Drehung)

Kopfneigungswinkel 30°

Vergrößerung, x 40–1000 Grundkonfiguration (*optional: 40–1200/1250/1500/1600/2000/2500)

Okulartubusdurchmesser, mm 30

Okulare 10x/22mm, Augenabstand: 10mm (*optional: 10x/22mm mit Skala, 12,5x/14; 15x/15; 20x/12; 25x/9)

Objektive Infinity Plan achromatisch: 4x/0,1; 10x/0,25; 40xs/0,65; 100xs/1,25 (Öl); Parfokaler Abstand: 45 mm (*optional: 20x/0,4; 60xs/0,80)

Objektivrevolver für 5 Objektive

Arbeitsabstand, mm 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs)

Augenabstand, mm 48 — 75

Bühne, mm 180x150

Bewegungsbereich des Tisches, mm 75/50

Der Tisch verfügt über einen zweiachsigen mechanischen Tisch ohne Positionierungsgestell

Okular-Dioptrieneinstellung, Dioptrien ±5 (am linken Tubus)

Kondensor Abbe-Kondensor, NA 1,25, mittenverstellbar, höhenverstellbar, verstellbare Aperturblende, Einschub für Dunkelfeldschieber und Phasenkontrastschieber, Schwalbenschwanzmontage

Membran einstellbare Aperturblende, einstellbare Irisfeldblende

Fokus koaxial, Grobfokussierung (21 mm, 39,8 mm/Kreis, mit Feststellknopf und Spannungseinstellknopf) und Feinfokussierung (0,002 mm)

Beleuchtung Halogen

Helligkeitsanpassung ja

Stromversorgung 220 ± 22 V, 50 Hz, Wechselstromnetz

Lichtquellentyp 12V/30W Halogenlampe, G4

Lichtfilter ja

Betriebstemperaturbereich,°C 5...+35

Möglichkeit zum Anschluss zusätzlicher Geräte: Phasenkontrastgerät (Kondensor und Objektive), Dunkelfeldkondensor (trocken oder Öl), Polarisationsgeräte (Polarisator und Analysator)

Benutzerebene erfahrene Benutzer, Profis

Schwierigkeitsgrad der Montage und Installation kompliziert

Anwendung Labor/Medizin

Beleuchtungsort niedriger

Forschungsmethode Hellfeld

Beutel/Koffer/Beutel im Set mit Staubschutzhülle

Gewicht, kg 8

Abmessungen, mm 200x436x400

Kameraspezifikationen

Sensor SONY Starvis CMOS

Farbe/Monochrom

Megapixel 2

Maximale Auflösung, Pixel 1920x1080

Sensorgröße 1/2,8" (5,57 x 3,13 mm)

Pixelgröße, μm 2,9 x 2,9

Schnittstellenanschlüsse HDMI 1.4

Speicherkarte SD bis 32GB

Möglichkeit, zusätzliche Geräte über eine USB-Maus anzuschließen

Lichtempfindlichkeit 1300 mV bei 1/30 s

Belichtungszeit 0,04 ms–1000 ms

Videoaufzeichnung ja

Bildrate, fps bei Auflösung 60@1920x1080 (HDMI)

Einbauort Trinokulartubus, Okulartubus anstelle eines Okulars

Bildformat *.jpg

Videoformat *.h264, *.mp4

Spektralbereich, nm 380–650 (eingebauter IR-Filter)

Verschlusstyp ERS (elektronischer Rollladen)

Software HDMI: integriert

Für die Systemanforderungen ist keine Computerverbindung erforderlich

Körper aus massivem Aluminium

Stromversorgung der Kamera: AC-Adapter 12 V, 1 A

Spezifikationen des Netzteileingangs: Wechselspannung 100–240 V, 50/60 Hz, Ausgang: Gleichspannung 12 V/1 A

Betriebstemperaturbereich der Kamera, °C -10...+50

Betriebsfeuchtigkeitsbereich, % 30 – 80
