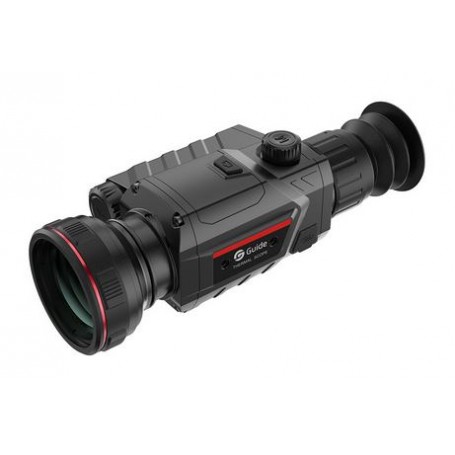

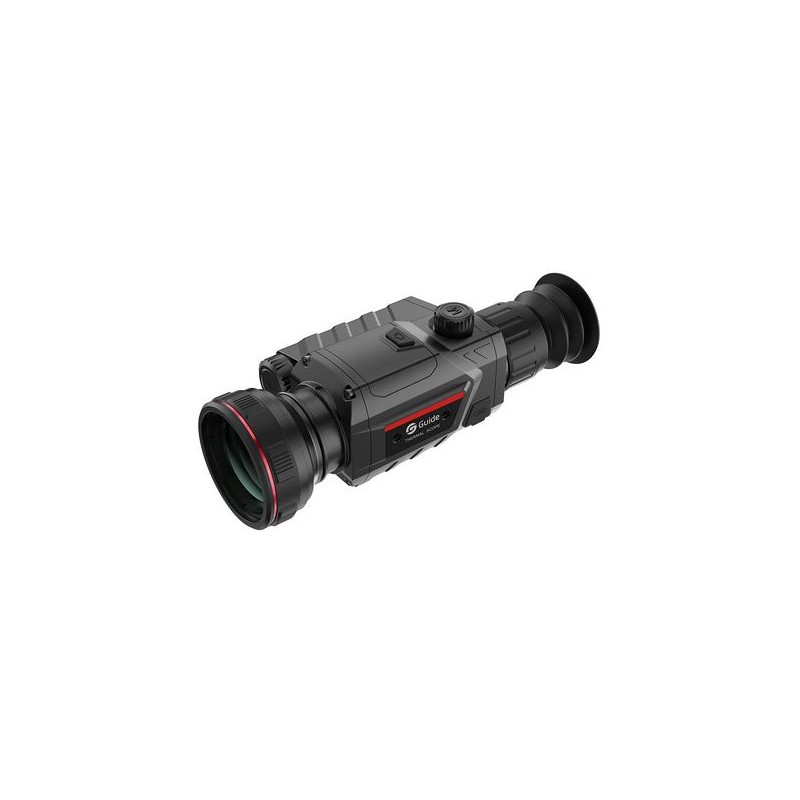

Anleitung TR420 Wärmebildfernrohr

TR-Serie: Wirtschaftliches und leistungsstarkes Infrarot-Wärmebildgerät

Die TR-Serie ist ein preisgünstiges Infrarot-Wärmebildzielfernrohr für den zivilen Einsatz. Es bietet eine hohe Empfindlichkeit und drei Objektivoptionen (25 mm, 35 mm und 50 mm). Diese Serie liefert scharfe, detaillierte Bilder mit einer IR-Auflösung von 400 × 300 und gewährleistet so Genauigkeit unter allen Bedingungen. Die TR-Serie ist kompakt, wasserdicht, staubdicht und äußerst stoßfest und robust gebaut, um rauen Umgebungen standzuhalten.

Technische Daten

• IR-Auflösung : 400 x 300 für scharfe, detaillierte Bilder
• Brennweite : 25 mm F1.0
• Sichtfeld : 10,44°×7,87°
• Anzeige : 1024×768 AMOLED

Hochauflösender Wärmedetektor

Ausgestattet mit einem 12-µm-Wärmebilddetektor bietet die TR-Serie eine Auflösung von 400 x 300 und eine NETD von 25 mK und gewährleistet so eine hohe Wärmeempfindlichkeit und klare Bilder bei jedem Wetter.

Vollfarbiges HD-AMOLED-Display

Das 0,39-Zoll-HD-AMOLED-Display mit einer Auflösung von 1024 x 768 liefert scharfe, kontrastreiche und lebendige Bilder und fängt jedes Detail in satten Farben ein.

Schnellwechselhalterung für einfache Installation

Die TR-Serie lässt sich mithilfe einer Zielfernrohrhalterung mit Schnellverschluss und Feststellhebel einfach montieren, sodass eine werkzeuglose, schnelle und sichere Befestigung möglich ist.

Integration ballistischer Berechnungen

Die TR-Serie ist mit der TargetIR Ballistics App (für Android und iOS) kompatibel und ermöglicht Benutzern die Eingabe von Geschoss- und Wetterparametern, wodurch präzise ballistische Berechnungen für zielgenaue Schüsse bereitgestellt werden.

Foto- und Videoaufnahme mit Audio

Mit der integrierten Foto- und Videofunktion können Benutzer Momente ganz einfach festhalten und teilen. Ein eingebautes Mikrofon zeichnet Audio auf und eignet sich daher ideal zum Aufzeichnen von Beobachtungen.

Bildschirm einfrieren mit nur einem Tastendruck für einfaches Nullstellen

Durch das Einfrieren des Bildschirms ist eine schnelle und bequeme Nullstellung möglich, was die Genauigkeit verbessert und für ein benutzerfreundliches Erlebnis sorgt.

Externer Laser-Entfernungsmesser

Der optionale externe Laser-Entfernungsmesser ermöglicht eine präzise Entfernungsmessung von bis zu 600 Metern und stellt beim Booten automatisch eine Verbindung her, ohne dass eine manuelle Kopplung erforderlich ist.

Sieben Farbpaletten für verbesserte Anzeige

Mit sieben Farbpaletten (Weiß heiß, Schwarz heiß, Rot heiß, Grün heiß, Eisenrot, Blau heiß und Sepia) passt sich die TR-Serie an verschiedene Betrachtungsbedingungen an und optimiert so die Erkennung und Identifizierung.

Schutzklasse IP67 für lange Haltbarkeit

Die TR-Serie ist nach IP67 wasser- und staubdicht, widersteht hoher Luftfeuchtigkeit, starkem Regen und Stößen und bietet eine außergewöhnliche Stoßfestigkeit bis zu 800 G.

Over-the-Air (OTA) Firmware-Updates

Aktualisieren Sie die Firmware ganz einfach durch eine Verbindung mit TargetIR und sorgen Sie so für effiziente und nahtlose Upgrades.

Im Lieferumfang enthalten
Gerät, Zielfernrohrmontage mit Schnellverschluss, Typ-C-Kabel, 5V2A-Adapter (kompatibel mit USA, Großbritannien, Australien und Europa), 18650-Akku, Akkuladegerät, Linsenabdeckung, Augenmaske, Kurzanleitung und Garantiekarte.

Technische Spezifikationen

• Modell : TR420

Sensor

• Typ : Ungekühlter VOx-Infrarotdetektor, 8 bis 14 μm
• Auflösung : 400×300@12μm
• NETD : 25 mK
• Bildrate : 50 Hz

Linse

• Objektivlinse : 25 mm, F1.0
• Sichtfeld : 11°×8,2°
• Sichtfeld bei 100 m : 19 m x 14 m
• Vergrößerung : 2,3x~9,2x
• Erfassungsbereich : 1300 m / 1400 Yards

Anzeige

• Typ : 0,39'' AMOLED 1024×768
• Farbpaletten : Weiß heiß, Schwarz heiß, Rot heiß, Grün heiß, Eisenrot, Blau heiß, Sepia
• Okular : Augenabstand 48 mm; Dioptrien ± 4; Zoom 14x

Hardware

• WLAN : 2,4 G
• Schnittstelle : USB Typ-C
• Zusätzliche Funktionen : Mikrofon, Bluetooth

System

• Aufnahme : Foto und Video mit Audioaufnahme
• Speicher : 32 GB interner Speicher

Leistung

• Batterietyp : Einzelne, austauschbare 18650-Batterie
• Betriebsdauer : Bis zu 8 Stunden

Umweltschutz

• Betriebstemperatur : -30 °C bis 50 °C (-22 °F bis +122 °F)
• Stoßfestigkeit : 800 G bei 1 ms (IEC60068-2-27-Standard)
• Schutzart : IP67

Abmessungen und Gewicht

• Gewicht : 564 Gramm
• Größe : 201 × 89 × 66 mm (7,91 × 3,50 × 2,60 Zoll)
