دوربین ZEISS Axiocam 105 R2، رنگی، CMOS، ۱/۲.۲۴، ۲x۲ میکرومتر، ۲۵۹۲x۱۹۴۴، ۳۰ فریم بر ثانیه، USB 3، ۵ مگاپیکسل (۷۷۰۴۲، ۴۲۶۵۵۵-۰۰۰

دوربین ZEISS Axiocam 105 R2، رنگی، CMOS، ۵ مگاپیکسل، USB 3.0 (77042, 426555-0000-000)

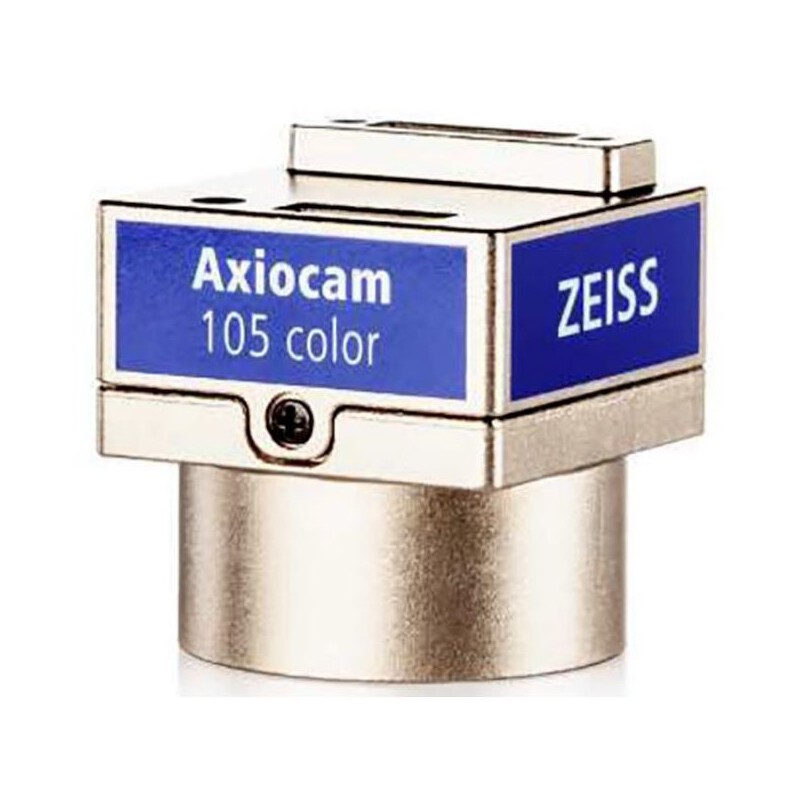

دوربین میکروسکوپ رنگی ZEISS Axiocam 105 R2 یک دوربین جمع‌وجور با وضوح ۵ مگاپیکسل است که برای کاربردهای تصویربرداری روتین طراحی شده است. این دوربین مجهز به سنسور CMOS و اتصال USB 3.0 بوده و تصاویر با وضوح بالا و عملکرد روان تصویر زنده را برای استفاده‌های آزمایشگاهی و آموزشی ارائه می‌دهد.

لوازم جانبی و نرم‌افزارهای همراه

• نرم‌افزار درایور

• کارت رابط USB 3.0 PCIe x1

• کابل اتصال USB 3.0 (۳ متر)

• کابل برق SATA و کابل برق Molex

• نرم‌افزار ZEISS ZEN 2 Starter

مشخصات سنسور و تصویر

• نوع سنسور: سنسور رنگی Aptina CMOS

• ابعاد سنسور: ۵.۷۰ × ۴.۲۸ میلی‌متر (تقریباً ۱/۲.۵ اینچ، قطر ۷.۱ میلی‌متر؛ مشخص شده به عنوان ۱/۲.۲۴ اینچ)

• وضوح تصویر: ۲۵۹۲ × ۱۹۴۴ پیکسل (۵ مگاپیکسل)

• پیکسل‌های مؤثر: ۲۵۶۰ (افقی) × ۱۹۲۰ (عمودی)

• اندازه پیکسل: ۲.۲ × ۲.۲ میکرومتر

• محدوده طیفی: تقریباً ۴۰۰ تا ۶۵۰ نانومتر با فیلتر IR

• حالت خوانش: Progressive

• نوع شاتر: Rolling shutter

• حداقل زمان نوردهی: ۰.۱ میلی‌ثانیه

• زمان انتگرال‌گیری: ۱۰۰ میکروثانیه تا ۲ ثانیه

• دیجیتالی‌سازی: ۳ × ۸ بیت برای هر پیکسل

• ناحیه مورد علاقه (ROI): قابل تعریف توسط کاربر

• نرخ فریم: تا ۳۰ فریم بر ثانیه

نرخ فریم تصویر زنده (بسته به پیکربندی)

• ۲۵۶۰ × ۱۹۲۰ (binning 1×1): ۱۵ فریم بر ثانیه

• ۱۲۸۰ × ۹۶۰ (binning 2×2): ۳۷ فریم بر ثانیه

• ۶۴۰ × ۴۸۰ (binning 4×4): ۴۷ فریم بر ثانیه

نرخ فریم تایم‌لپس (بسته به پیکربندی)

• ۲۵۶۰ × ۱۹۲۰ (binning 1×1): ۸ فریم بر ثانیه

• ۱۲۸۰ × ۹۶۰ (binning 2×2): ۱۶ فریم بر ثانیه

• ۶۴۰ × ۴۸۰ (binning 4×4): ۱۹ فریم بر ثانیه

رابط‌ها و نصب

• رابط دوربین: USB 3.0 Micro-B

• رابط کامپیوتر: USB 3.0 Standard-A

• رابط نوری: C-mount (آداپتور ۰.۵x توصیه می‌شود)

• انتقال تصویر: USB 3.0

داده‌های مکانیکی و الکتریکی

• ابعاد: تقریباً ۲۹ × ۲۹ × ۴۸ میلی‌متر

• وزن: تقریباً ۵۰ گرم

• جنس بدنه: آلومینیوم، منیزیم، فولاد ضدزنگ

• تأمین برق: از طریق USB 3.0 (حداکثر ۱.۷ وات، ۵ ولت / ۰.۳۴ آمپر)

• دمای کاری: ۰ تا +۵۰ درجه سانتی‌گراد

• حداکثر رطوبت: ۸۰٪ رطوبت نسبی، بدون میعان

• تأییدیه‌ها: CE، FCC کلاس B، RoHS

نرم‌افزار – ZEISS ZEN 2 Starter

نرم‌افزار ZEN 2 Starter جانشین Axiovision بوده و به صورت رایگان همراه دوربین‌های میکروسکوپ ZEISS ارائه می‌شود. این نرم‌افزار امکان پیکربندی دوربین، ثبت تصویر، اندازه‌گیری‌های پایه و تولید گزارش را فراهم می‌کند.

ماژول‌های اختیاری برای انجام اندازه‌گیری‌های پیشرفته و تحلیل خودکار تصاویر در دسترس هستند. پس از مدت کوتاهی آشنایی، کاربران می‌توانند کل جریان کاری شامل ثبت، پردازش و تحلیل تصویر را کنترل کنند.

تصاویر و تمامی تنظیمات سخت‌افزاری و نرم‌افزاری در قالب اختصاصی .czi ذخیره می‌شوند که امکان مستندسازی و بازتولید شرایط تصویربرداری را فراهم می‌کند. رابط کاربری به گونه‌ای طراحی شده که عملکردهای پرکاربرد به طور برجسته نمایش داده می‌شوند و ابزارهای کمتر استفاده‌شده نیز در صورت نیاز قابل دسترسی هستند.

سیستم پیشنهادی

• پردازنده: Intel Core i5 (e.g.، i5-4670، ۳.۰ گیگاهرتز)

• چیپست: Intel Q87 یا مشابه

• رم: ۸ گیگابایت DDR3

• مانیتور: حداقل ۲۲ اینچ با وضوح ۱۹۲۰ × ۱۰۸۰

• سیستم عامل: ویندوز (۶۴ بیتی، e.g.، Windows 7 Ultimate SP1 یا Windows 10)

مرور فنی

• مگاپیکسل: ۵ مگاپیکسل

• وضوح ویدئو: ۲۵۹۲ × ۱۹۴۴ پیکسل

• وضوح عکس: ۲۵۹۲ × ۱۹۴۴ پیکسل

• اندازه سنسور: ۱/۲.۲۴ اینچ

• اندازه پیکسل: ۲.۲ میکرومتر

• خنک‌کننده: بدون خنک‌کننده پلتیر

• آداپتور مورد نیاز: آداپتور C-mount ۰.۵x توصیه می‌شود

• نرم‌افزار همراه: ZEN 2 Starter

• سری: Axiocam

اطلاعات تکمیلی

• شماره محصول تأمین‌کننده: 426555-0000-000
