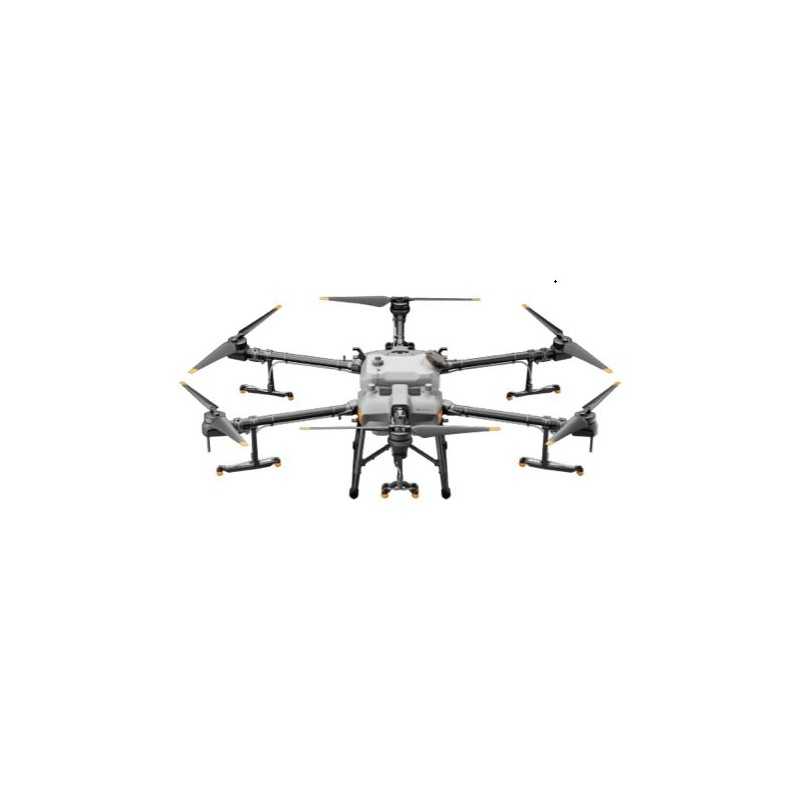

پهپاد کشاورزی DJI Agras T30

DJI Agras T30 با یک مخزن پاشش 30 لیتری، راندمان پاشش هوایی را به اوج می رساند. یک بدنه متحول کننده انقلابی سمپاشی موثرتری را به خصوص برای درختان میوه ممکن می کند. با استفاده از راه حل های کشاورزی دیجیتال DJI ، T30 به کاهش مصرف کود و افزایش عملکرد با بهترین شیوه های موثر و مبتنی بر داده ها کمک می کند.

• مخزن اسپری 30 لیتری
• سیستم رادار کروی
• IP67 مقاوم در برابر آب و گرد و غبار
• دوربین دوگانه FPV برای مانیتورینگ
• عملکرد با دقت بالا
• پلتفرم ابری کشاورزی هوشمند

فناوری هدف گذاری شاخه برای نفوذ کامل

با فناوری انقلابی هدف‌گیری شاخه‌ها و بازوهای قابل تنظیم، Agras T30 با پاشش مورب به سایبان‌های ضخیم نفوذ می‌کند و از کاربرد یکنواخت آفت‌کش‌های مایع و دوبرابر شدن تعداد قطرات اطمینان می‌دهد. با کمک پلتفرم ابری کشاورزی هوشمند و نقشه برداری مبتنی بر ابر، کاربران می توانند باغچه دیجیتال سه بعدی را مدیریت کنند و شروع کشاورزی دیجیتال را آسان می کند.

16 نازل اسپری پوشش گسترده ای را با توزیع یکنواخت، نفوذ قوی و جلوگیری از رانش استثنایی فراهم می کند.

طرح 16 نازل نفوذ قطرات را بیشتر بهبود می بخشد. هشت مجموعه شیر برقی کنترل فرکانس متغیر مستقل و پاشش را به نوبه خود امکان پذیر می کند. طراحی پمپ دو پیستونی شش سیلندر به صورت افقی مخالف، قدرت پاشش قوی و دبی بالا تا 8 لیتر در دقیقه را فراهم می کند.

40 هکتار در ساعت

آگراس T30 که به مخزن اسپری بزرگ 30 کیلوگرمی مجهز است، دارای عرض پاشش 9 متر و راندمان پاشش میدانی 40 هکتار در ساعت است که 33.3 درصد بیشتر از نسل قبلی خود است.

از بین بردن نقاط کور با سیستم رادار کروی

سیستم رادار کروی بدون توجه به تداخل گرد و غبار و نور، موانع و محیط اطراف را در همه محیط ها، شرایط آب و هوایی و زاویه دید درک می کند. اجتناب از مانع خودکار و عملکردهای پرواز تطبیقی به اطمینان از ایمنی در حین کار کمک می کند.

دوربین دوگانه FPV برای بهبود آگاهی

آگراس T30 مجهز به دوربین های FPV دوگانه، نمای جلو و عقب واضحی را ارائه می دهد و به شما امکان می دهد وضعیت پرواز را بدون نیاز به چرخاندن هواپیما در وسط پرواز بررسی کنید. و یک نورافکن روشن، قابلیت دید در شب هواپیما را دو چندان می کند و امکانات بیشتری برای عملیات شبانه ایجاد می کند.

طراحی شده برای خدمات طولانی مدت

ماژول کنترل Agras T30 دارای ساختاری کاملاً بسته برای دوام بیشتر است. تمامی اجزای حیاتی دارای سه لایه حفاظتی بوده و دارای استاندارد IP67 هستند. ایده آل برای استفاده طولانی مدت از آفت کش ها و کودها و مقاومت در برابر گرد و غبار و خوردگی.

تاشو انعطاف پذیر برای حمل و نقل راحت

آگرا T30 تا 80 درصد قابل تا شدن است و حمل و نقل آن را آسان تر می کند. این مکانیزم تاشو از قفل شدن سریع، افزونگی‌ها و هشدار درون برنامه‌ای برای کمک به اطمینان از عملکرد ایمن استفاده می‌کند.

عملیات مستقل با برنامه ریزی مسیر بهینه

حالت مسیر هوشمند جدید به طور مستقل بهترین مسیر را برای هر عملیات برنامه ریزی می کند. یک گیج مقدار محموله مایع باقیمانده و زمان تخمینی را تا زمان پر کردن مجدد در زمان واقعی نشان می‌دهد و به اپراتورها اجازه می‌دهد تعادل کاملی بین بار و عمر باتری برقرار کنند. این هواپیما همچنین از جاروب خودکار لبه برای پوشش گسترده اسپری و عملیات هوایی آسانتر پشتیبانی می کند.

Ultrabright Screen Ultimate Control

یک کنترل از راه دور به روز شده از انتقال تصویر پایدار تا فاصله 5 کیلومتری پشتیبانی می کند که 67 درصد بیشتر از نسل قبلی است. صفحه نمایش 5.5 اینچی روشن، حتی در شرایط نوری سخت، تصاویر واضحی را ارائه می دهد. برای افزایش بهره وری، یک کنترل از راه دور می تواند چندین پهپاد را به طور همزمان کار کند. ماژول موقعیت یابی با دقت بالا استاندارد RTK، برنامه ریزی عملیاتی در سطح سانتی متر را اجرا می کند. پیشرفت های اضافی شامل سیگنال دهی قوی تر، ضد تداخل و پایداری عملیاتی است. برنامه جدید DJI Agriculture یک تجربه کاربری روان و عملکرد بصری تر را ارائه می دهد.

دو باتری + شارژر برای کار مداوم. 1000 چرخه برای 4942 هکتار

با قطعات پشتیبانی کمتر مورد نیاز، حمل و نقل Agras T30 راحت تر است. یک باتری هوشمند جدید با ضمانت 1000 شارژ و 4942 هکتار پرواز تحت پوشش قرار می گیرد. این عمر فوق العاده طولانی به طور قابل توجهی هزینه های عملیاتی را کاهش می دهد. ایستگاه شارژ و هاب شارژ هوشمند می توانند باتری را در مدت 10 دقیقه به طور کامل شارژ کنند و تنها با دو باتری و یک شارژر امکان کار مداوم را فراهم کنند. جعبه ایمنی استاندارد به اطمینان از ایمنی باتری و ذخیره سازی آسان تجهیزات کمک می کند.

باتری هوشمند پرواز DJI Agras T30

باتری 29000 میلی آمپری هوشمند پرواز دارای گارانتی محصول 1000 چرخه است. از شارژ فوری بدون نیاز به خنک شدن، محافظت از گلدان در سطح برد مدار و مقاومت در برابر آب و خوردگی پشتیبانی می کند.

ایستگاه باتری هوشمند DJI Agras T30

T30 Battery Station توان شارژ 7200 وات را فراهم می کند و می تواند باتری را در 10 دقیقه شارژ کند. همچنین دارای یک سیستم برق پشتیبان است و از شارژ متناوب دو کاناله با تطبیق برق و عملکرد ایمن‌تر پشتیبانی می‌کند.

T30 Spreading System 3.0 با ظرفیت زیاد، قابل شستشو و مقاوم در برابر خوردگی

این سیستم پخش به روز ظرفیت تا 40 لیتر و عرض پخش تا 7 متر و ظرفیت پخش ساعتی 1 تن دارد. این سیستم همچنین از نظارت بر وزن در زمان واقعی پشتیبانی می کند و دارای یک سنسور ضد چرخش است که امکان هشدارهای دقیق تری برای شارژ مجدد دارد. رتبه بندی کلی T30 در برابر آب با رتبه IP67 آن را قابل شستشو و مقاوم در برابر خوردگی برای سمپاشی کودها، بذرها و خوراک ایده آل می کند. هنگامی که با راه حل های کشاورزی دیجیتال استفاده می شود، Agras T30 پخش متغیر را اجرا می کند و مصرف کود را کاهش می دهد و عملکرد را افزایش می دهد.

کشاورزی سه بعدی مبتنی بر ابر: کشاورزی دیجیتال اینجاست

با استفاده از پلتفرم ابری کشاورزی هوشمند، کاربران می توانند نقشه برداری مبتنی بر ابر از سناریوهای باغات و زمین های کشاورزی را برای ایجاد مسیرهای پروازی هوشمند انجام دهند. این پلت فرم مجهز به سیستم تشخیص هوش مصنوعی برای گشت زنی در مزارع، شناسایی رشد، نظارت بر بیماری یا آفات و نظارت موثر بر شرایط کشاورزی است. جفت شدن این سیستم با DJI P4 Multispectral به کاربران این امکان را می‌دهد تا راه‌حل‌هایی را بر اساس متغیرهای خاص مطابق نقشه نسخه‌ای زمین‌های کشاورزی که به‌طور خودکار تولید می‌شوند، اعمال کنند.

مشخصات

T30

ویژگی

راندمان کاری ساعتی 40 هکتار

رادار با دقت بالا √ سامانه رادار همه جهته کروی

دقت برنامه ریزی کنترل از راه دور √ (RTK/GNSS)

خروجی هوای لوله √ تخلیه هوا با یک دکمه

برنامه ریزی عملیات سه بعدی توسط موتور هوشمند هوش مصنوعی √

فلومتر با دقت بالا √ (دومتر الکترومغناطیسی دو کاناله با خطای 2±%)

سطح سنج سطح سنج پیوسته (با تشخیص بار آفت کش در زمان واقعی و پیش بینی نقطه عرضه هوشمند)

حداکثر جریان اسپری 7.2 لیتر در دقیقه (با نازل XR11001)، 8 لیتر در دقیقه (با نازل اختیاری XR110015)

روش نصب مخزن آفت کش مخزن سموم ثابت

روش نصب باتری باتری های قابل جابجایی

کنترل از راه دور برای چندین پهپاد √ (تک کنترل از راه دور برای حداکثر سه پهپاد)

تکنولوژی D-RTK √

ماژول رادار نمای بالا √

عملکرد لیزر پرواز √

عملکرد هوشمند استقامت/بازگشت √

پیش بینی نقطه عرضه هوشمند √

FPV نمای جلو √

FPV نمای عقب √

تابع چرخش هماهنگ √

فناوری هدف گیری شاخه √

پارامترهای پهپاد

وزن کل (بدون باتری) 26.4 کیلوگرم

حداکثر وزن برخاست 78 کیلوگرم (نزدیک به سطح دریا)

حداکثر نسبت رانش به وزن 1.70 @ وزن برخاست 66.5 کیلوگرم

دقت شناور (با سیگنال GNSS خوب) با فعال کردن D-RTK: ± 10 سانتی متر (افقی) و ± 10 سانتی متر (عمودی)؛ با غیرفعال شدن D-RTK: ± 0.6 متر (افقی) و ± 0.3 متر (عمودی) (با عملکرد رادار فعال: ± 0.1 متر)

باندهای فرکانسی RTK و GNSS RTK: GPS L1/L2، GLONASS F1/F2، BeiDou B1/B2، و Galileo E1/E5. GNSS: GPS L1، GLONASS F1 و Galileo E1

حداکثر مصرف برق 11000 وات

مصرف انرژی شناور 10000 وات (@ وزن برخاست 66.5 کیلوگرم)

استقامت شناور 20.5 دقیقه (@29000 میلی آمپر ساعت و وزن برخاست 36.5 کیلوگرم)؛ 7.8 دقیقه (@29000 میلی آمپر ساعت و وزن برخاست 66.5 کیلوگرم)

حداکثر زاویه گام 15 درجه

حداکثر سرعت عملیاتی پرواز 7 متر بر ثانیه

حداکثر سرعت سطح 10 متر بر ثانیه (با سیگنال GNSS خوب)

حداکثر سرعت باد قابل تحمل 8 متر بر ثانیه

حداکثر ارتفاع پرواز 4500 متر * به ازای هر افزایش 1000 متری در ارتفاع، 12 درصد از بار آفت کش را کاهش دهید.

رطوبت محیط کارکرد توصیه شده

دمای محیط کار توصیه شده 0 ℃ تا 45 ℃

پارامترهای شاسی

حداکثر فاصله روتور 2145 میلی متر

ابعاد 2858 میلی متر × 2685 میلی متر × 790 میلی متر (با بازوها و تیغه های باز) ; 2030 میلی‌متر × 1866 میلی‌متر × 790 میلی‌متر (با بازوهای باز و تیغه‌های تاشده)؛ 1170 میلی متر × 670 × 857 میلی متر (با بازوهای تا شده)

سیستم قدرت - موتور

اندازه استاتور 100×18 میلی متر

مقدار KV 77 rpm/V

حداکثر کشش 18.7 کیلوگرم بر روتور

حداکثر توان 3600 وات بر روتور

وزن 756 گرم

سیستم قدرت - پروانه ها

قطر × زمین 38×20 اینچ

وزن (با یک تیغه) 106 گرم

سیستم قدرت - ESC

حداکثر جریان عملیاتی (پیوسته) 60 A

حداکثر ولتاژ کاری 60.9 ولت (14S LiPo)

دوربین های FPV

زاویه دید (FOV) افقی: 129 درجه، عمودی: 82 درجه

رزولوشن 1280×720 15-30 فریم در ثانیه

نورافکن های FPV

حداکثر شدت نور 13.2 لوکس @ 5 متر نور مستقیم

سیستم پاشش - مخزن عملیات

حجم مخزن عملیاتی 30 لیتر در بار کامل

بار عملیاتی 30 کیلوگرم در بار کامل

سیستم پاشش - نازل

مدل نازل SX11001VS (استاندارد)، SX110015VS (اختیاری)، هواپیماهای بدون سرنشین درخت میوه: TX-VK04 (اختیاری)

تعداد نازل 16

حداکثر جریان اسپری SX11001VS: 7.2 لیتر در دقیقه، SX110015VS: 8 لیتر در دقیقه، TX-VK4: 3.6 لیتر در دقیقه

اندازه ذرات اتمیزه SX11001VS: 130 - 250 میکرومتر، SX110015VS: 170 - 265 میکرومتر، TX-VK4: 110 - 135 میکرومتر (بسته به محیط عملیاتی واقعی، جریان اسپری و سایر عوامل)

حداکثر عرض سمپاشی موثر 4-9 متر (با 12 نازل و فاصله 1.5 تا 3 متر تا محصولات)

سیستم پاشش - پمپ آب

پمپ آب مدل پمپ پلانجر

ولتاژ کاری 60 ولت

حداکثر جریان 4 لیتر در دقیقه × 1

سیستم پاشش - فلومتر

محدوده اندازه گیری جریان 0.25 - 20 L/min

خطای اندازه گیری جریان

رسانایی مایع قابل اندازه گیری > 50 μS/cm، مایعات معمولی: آب لوله کشی یا آفت کش های آلی یا معدنی آبی

رادار اجتناب از موانع همه جهته

مدل RD2424R

فرکانس کاری SRRC/NCC/FCC: 24.05 - 24.25 گیگاهرتز، MIC/KCC/CE: 24.05 - 24.25 گیگاهرتز

توان مصرفی 12 وات

توان تابشی معادل همسانگرد (EIRP) SRRC:

نگهداری ارتفاع و سازگاری با زمین محدوده اندازه گیری ارتفاع: 1-30 متر، محدوده ارتفاع نگهداری: 1.5-15 متر، حداکثر شیب در حالت کوهستان: 35 درجه

سیستم اجتناب از مانع فاصله قابل درک: 1.5-30 متر، زاویه دید (FOV): افقی: 360 درجه، عمودی: 15± درجه، شرایط استفاده: ارتفاع نسبی پهپاد باید بیشتر از 1.5 متر و سرعت کمتر از 7 باشد. متر بر ثانیه، فاصله ایمنی: 2.5 متر (فاصله بین نوک پروانه و مانع پس از کاهش سرعت پهپاد به سمت شناور)، جهت اجتناب از مانع: اجتناب از مانع به صورت افقی همه جهته

درجه مقاومت در برابر آب IP67

رادار نمای بالا

مدل RD2414U

فرکانس کاری SRRC/NCC/FCC: 24.05 - 24.25 گیگاهرتز، MIC/KCC/CE: 24.05 - 24.25 گیگاهرتز

اجتناب از موانع بالای سر فاصله قابل درک: 1.5-10 متر، زاویه دید (FOV): 80 درجه، شرایط استفاده: در هنگام برخاستن، فرود، و صعود زمانی که فاصله نسبی بین پهپاد و جسم بالا بیشتر از 1.5 متر باشد. فاصله ایمنی: 2 متر (فاصله بین بالاترین نقطه در بالای هواپیمای بدون سرنشین و مانع پس از ترمز و شناور ثابت پهپاد)، جهت اجتناب از مانع: بالای پهپاد

درجه مقاومت در برابر آب IP67

توان تابشی معادل همسانگرد (EIRP) SRRC:

مصرف برق عملیاتی 4 وات

باتری

مدل BAX501-29000mAh-51.8V

وزن تقریبی 10.1 کیلوگرم

میزان تخلیه 11.5C

درجه مقاومت در برابر آب IP54 با محافظت از گلدان در سطح تخته

ظرفیت 29000 میلی آمپر ساعت

ولتاژ 51.8 ولت

کنترل از راه دور

مدل RM500-ENT

فرکانس کاری Ocusync Industry Edition 2.4000 - 2.4835 گیگاهرتز، 5.725 - 5.850 گیگاهرتز

برد سیگنال موثر در فرکانس کاری Ocusync Industry Edition (بدون تداخل و انسداد) SRRC: 5 کیلومتر. MIC/KCC/CE: 4 کیلومتر؛ FCC: 7 کیلومتر (اندازه گیری زمانی که ارتفاع عملیاتی پهپاد 2.5 متر است)

EIRP فرکانس کاری Ocusync Industry Edition 2.4 گیگاهرتز، SRRC/CE/MIC/KCC: 18.5 dBm. FCC: 29.5 dBm; 5.8 گیگاهرتز SRRC: 20.5 dBm; FCC: 28.5 dBm CE: 12.5 dBm

پروتکل های Wi-Fi Wi-Fi Direct، Wireless Display، و 802.11a/g/n/ac از Wi-Fi 2×2 MIMO پشتیبانی می کند

فرکانس کاری Wi-Fi 2.4000 - 2.4835 گیگاهرتز، 5.150 - 5.250 گیگاهرتز، 5.725 - 5.850 گیگاهرتز

Wi-Fi EIRP 2.4 گیگاهرتز SRRC/CE: 18.5 dBm; FCC/MIC/KCC: 20.5 dBm; 5.2 گیگاهرتز SRRC/FCC/CE/MIC: 14 dBm; KCC: 10 dBm; 5.8 گیگاهرتز SRRC/FCC: 18 dBm; CE/KCC: 12 dBm;

پروتکل بلوتوث بلوتوث 4.2

فرکانس کاری بلوتوث 2.4000 - 2.4835 گیگاهرتز

بلوتوث EIRP SRRC/MIC/FCC/CE/KCC:6.5dBm

موقعیت یابی GPS + GLONASS حالت دوگانه

صفحه نمایش صفحه نمایش 5.5 اینچی با وضوح 1920×1080، روشنایی 1000 cd/m² و سیستم عامل اندروید

حافظه عامل (RAM) 4 گیگابایت LPDDR4

فضای ذخیره سازی (ROM) کارت microSD با 32 گیگابایت و فضای ذخیره سازی قابل ارتقا تا 128 گیگابایت، سرعت انتقال با درجه سرعت UHS-I 3

HDMI HDMI 1.4

پهپادهای پشتیبانی شده T30 و T10 پهپادهای کشاورزی

توان مصرفی 18 وات

دمای محیط عملیاتی -10 تا 40 درجه

دمای محیط نگهداری -30 تا 60 درجه سانتیگراد (در عرض 1 ماه) -30 درجه سانتیگراد تا 45 درجه سانتیگراد (بیش از 1 ماه و کمتر از 3 ماه) -30 درجه سانتیگراد تا 35 درجه سانتیگراد (بیش از 3 ماه و کمتر از 6 ماه) -30 ℃ تا 25 ℃ (بیش از 6 ماه) (با باتری های داخلی شارژ شده 40٪ تا 60٪)

دمای محیط شارژ 5℃ تا 40℃

باتری های داخلی کنترل از راه دور

باتری های داخلی باتری لیتیوم یونی 18650 (5000 میلی آمپر ساعت در 7.2 ولت)

عمر باتری 2 ساعت

روش شارژ از یک شارژر سریع USB استاندارد 12V/2A استفاده کنید

زمان شارژ 2.5 ساعت (وقتی کنترل از راه دور خاموش است از شارژر سریع USB 12V/2A استفاده کنید)

جریان/ولتاژ منبع تغذیه پورت USB-A کنترل از راه دور 5 ولت / 1.5 آمپر

باتری هوشمند خارجی کنترل از راه دور

مدل WB37-4,920mAh-7.6V

نوع باتری 2S LiPo

ظرفیت 4920 میلی آمپر ساعت

ولتاژ 7.6 ولت

ظرفیت 37.39 وات ساعت

دمای محیط شارژ 5℃ تا 40℃

عمر باتری 2 ساعت

دستیار شارژ باتری هوشمند خارجی کنترل از راه دور

مدل WCH2

ولتاژ ورودی 17.3 - 26.2 ولت

ولتاژ و جریان خروجی 8.7 ولت و 6 آمپر

دمای محیط عملیاتی 5 تا 40 درجه

آداپتور برق دستیار شارژ باتری هوشمند خارجی

مدل A14-057N1A

ولتاژ ورودی 100 - 240 ولت و 50/60 هرتز

ولتاژ خروجی 17.4 ولت

توان نامی 57 وات

T30 Spreading System 3.0

وزن سیستم پخش 3.9 کیلوگرم

حداکثر فضای باز 44.6 سانتی متر مربع

مواد قابل اجرا ذرات خشک جامد با قطر 0.5 تا 5 میلی متر

حجم مخزن پخش 40 لیتر

حداکثر بار مخزن پخش 35 کیلوگرم

درجه مقاومت در برابر آب IP67

ولتاژ ورودی برق: 60 ولت کنترل: 15 ولت

حداکثر توان 60V@250W، 15V@50W

دمای محیط کار توصیه شده 0 ℃ تا 40 ℃

ابعاد 560×435×320mm

حداکثر سرعت چرخش 1300 دور در دقیقه

مدیر شارژ هوشمند T30

ابعاد 300×280×230 میلی متر

وزن کل 11.5 کیلوگرم

ولتاژ ورودی 100-264 Vac

ولتاژ خروجی 40-60 ولت

توان نامی 7200

جریان شارژ 120 آمپر

زمان شارژ باتری را به طور کامل در 9 تا 12 دقیقه شارژ می کند

دقت ولتاژ شارژ +/-0.1 ولت

دقت جریان شارژ +/-1 A

مقدار کانال خروجی 2

عملکردهای حفاظتی حفاظت در برابر دمای بیش از حد، ولتاژ بیش از حد، کاهش ولتاژ، اتصال کوتاه و توقف فن

دمای محیط شارژ -20 تا 45 درجه

حفاظت از سیم AC ایمنی شارژ، محافظت از سیم برق و محافظت از کانکتور شارژ
