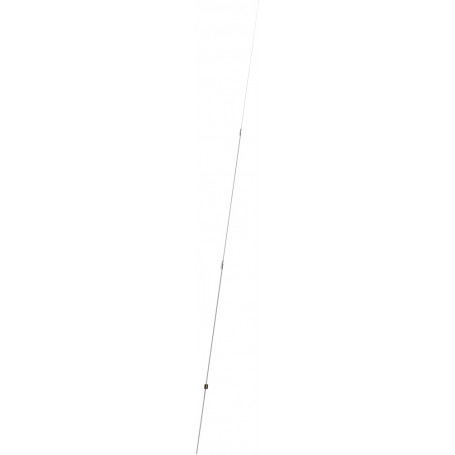

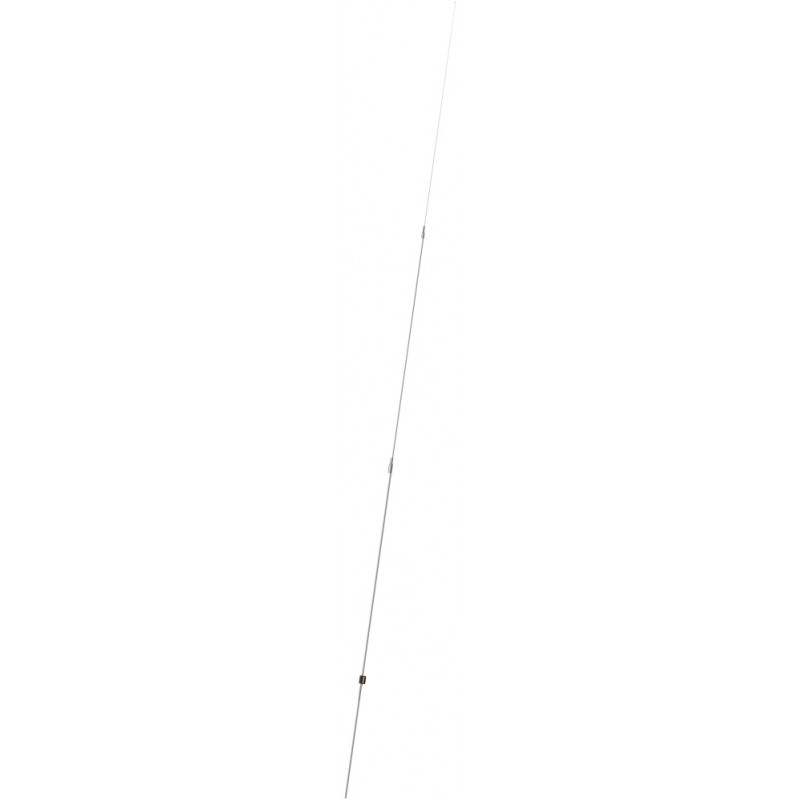

Skannausantenni HF9200 RX 9 m kolmiosainen LF/HF lasikuituantenni koaksiaaliliitännällä, kannattimilla (13920-012)

Tuotteen yleiskatsaus

• Tehokas HF-antenni : 9-metrinen HF-antenni, jossa on sisäänrakennettu sovitusmuuntaja tehostaakseen matalataajuista vastaanottoa.
• Ammattimainen muotoilu : Ihanteellinen vaativiin sovelluksiin, ja siinä on vankka rakenne kromatuilla massiivimessinkiliitoksilla.
• Kiskoasennuksen yhteensopivuus : Suunniteltu asennettavaksi kisko- tai pylväsasennuksiin käyttämällä kiskon kiinnityssarjaa (suuri).
• Tehokas signaalin vastaanotto : Varustettu liitäntärasian sisällä olevalla ruuviliittimellä, joka tukee tavallisia koaksiaalikaapeleita (Ø 5 - 10 mm).
• Omni-suuntainen vastaanottokuvio : Tarjoaa 360 asteen vastaanoton tasaisen signaalin laadun takaamiseksi.

Pakkaustiedot

• Pakkaustyyppi : Tukeva pahviputki turvalliseen kuljetukseen.
• Mitat : Ø 106 mm x 3850 mm.
• Paino : Noin 12,7 kg.

Sähköiset tiedot

• Taajuusalue : Kattaa 0,15-30 MHz, mukaan lukien LF-, MF- ja HF-kaistat.
• Impedanssi : 50 ohmia tehokkaaseen signaalinsiirtoon.
• Polarisaatio : Pystysuora optimaalisen vastaanottokyvyn saavuttamiseksi.
• Suurin syöttöteho : Ei sovellettavissa (vain vastaanottoantenni).
• Staattinen kapasitanssi : 100 pF, mikä varmistaa vakauden.
• Eristysvastus : 10 GOhm minimoimaan kohinan ja signaalihäviön.
• Sähköinen pituus : 7870 mm parantaa vastaanottoa.

Mekaaniset yksityiskohdat

• Väri : Valkoinen puhtaan, ammattimaisen ulkonäön saavuttamiseksi.
• Korkeus : 9 metriä.
• Paino : 7,2 kg.
• Halkaisija : Kapenee Ø 40 mm - Ø 5 mm.
• Asennustapa : Soveltuu kisko- tai pylväsasennuksiin (Ø 30 - 90 mm) vaaditulla kannakesarjalla.
• Asennusohjeet : Toimitetaan tuotteen mukana asennuksen helpottamiseksi.
• Materiaalit : Valmistettu PU-maalatusta lujasta lasikuituputkista ja kromatusta massiivimessingistä kestävyyden takaamiseksi.
• Tuulenvastus : Kestää selviytymistuulen nopeudet jopa 55 m/s (125 mph).
• Lämpötila-alue : Toimii luotettavasti -55°C ja +70°C välillä, IEC 60068-2-1 ja IEC 60068-2-2 standardien mukainen.
• Liitin : Kierrä liitin liitäntäkotelon sisään turvallisia liitäntöjä varten.
• Kaapeli : Ei mukana; vaatii tavallisen koaksiaalikaapelin (Ø 5 - 10 mm).
• Sarjanumero : Merkitty selvästi tuotteen etikettiin tunnistamista varten.

Tilaustiedot

• Osanumero : 13920-012 (kiinnikkeet mukana).
