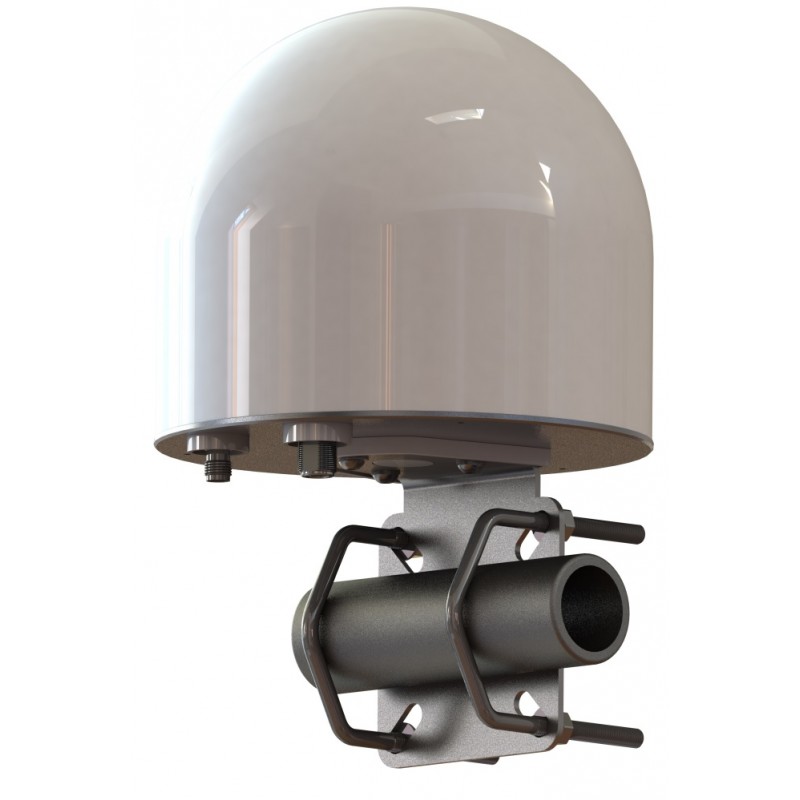

Antenne Scan Thuraya Active Kit Antenne SATCOM, compatible voix et GmPRS, DC-Feeder, câble 20 m-Kit SMA/SMA (60101-063)

Présentation du produit

• Antenne active pour terminaux Thuraya : comprend une antenne GPS active intégrée, offrant une connectivité fiable pour les systèmes satellites Thuraya .
• Couverture omnidirectionnelle : couvre toute l'empreinte sans avoir besoin de pointer, garantissant ainsi une facilité d'utilisation.
• Optimisé pour une utilisation maritime et terrestre : conçu pour des performances robustes dans les environnements maritimes, mais également adapté aux applications terrestres.
• Support de montage inclus : Un support de montage et du matériel en acier inoxydable AISI-316 de haute qualité sont fournis pour une installation sécurisée.
• Conception robuste : conçue pour les conditions difficiles avec un radôme à surface lisse et à faible perte.
• Compatibilité polyvalente : compatible avec divers appareils, notamment FDU-XT, SF2500, Seagull 5000(i), Hughes 7101, SO-2510, SG-2520, XT, FDU-2500, FDU-3500, SatTrans SAT-Office Docker et SAT-VDA Car Kit.
• Accessoires supplémentaires : des kits d'alimentation CC et de câbles coaxiaux sont disponibles séparément. Les kits de câbles sont conçus pour être conformes aux spécifications Thuraya .
• Conception améliorée : le modèle 60101-000, anciennement connu sous le nom de 60100, comprend désormais un support de montage.

Détails de l'emballage

• Type d'emballage : Livré dans une boîte rigide robuste pour un transport en toute sécurité.

Spécifications électriques

• Bandes de fréquences : 1525 - 1559 MHz, 1626,5 - 1660,5 MHz et 1575,42 MHz.
• Impédance : 50 Ohms.
• Systèmes pris en charge : Thuraya et GPS.
• Polarisation : LHCP (polarisation circulaire gauche).
• Rapport axial : Moins de 6 dB.
• Gain : 0 dBic.
• G/T (typique) : -22 dB/K ; minimum : -24 dB/K.
• PIRE (typique) : 7 dBW ; minimum : 5 dBW.
• Gain LNA pour GPS : 26 dB.
• Tension d'alimentation : SAT : 10 - 24 VDC, GPS : 5 VDC.
• Consommation électrique : Moyenne : 12 W ; Crête : 26 W.

Détails mécaniques

• Couleur : Blanc pour une apparence propre et professionnelle.
• Hauteur : 301 mm.
• Diamètre : 201 mm.
• Poids : 1,7 kg (antenne seule).
• Options de montage : Montable sur des poteaux ou des rails à l'aide du support et des boulons en U fournis.
• Instructions de montage : fournies pour une installation simple.
• Matériaux : Fabriqué en aluminium anodisé argent, PCB, acier inoxydable, PTFE, ASA et laiton pour une durabilité maximale.
• Plage de température : Fonctionnement : -25°C à +55°C ; Survie : -40°C à +80°C.
• Connecteurs : SAT : N-femelle ; GPS : TNC-femelle.
• Perte de câble : Recommandée entre 3 dB et 7,5 dB pour des performances optimales.

Informations de commande

• Numéro de pièce : 60101-063 Kit : Antenne + DC-Feeder + Câble 20 m-Kit SMA/SMA
