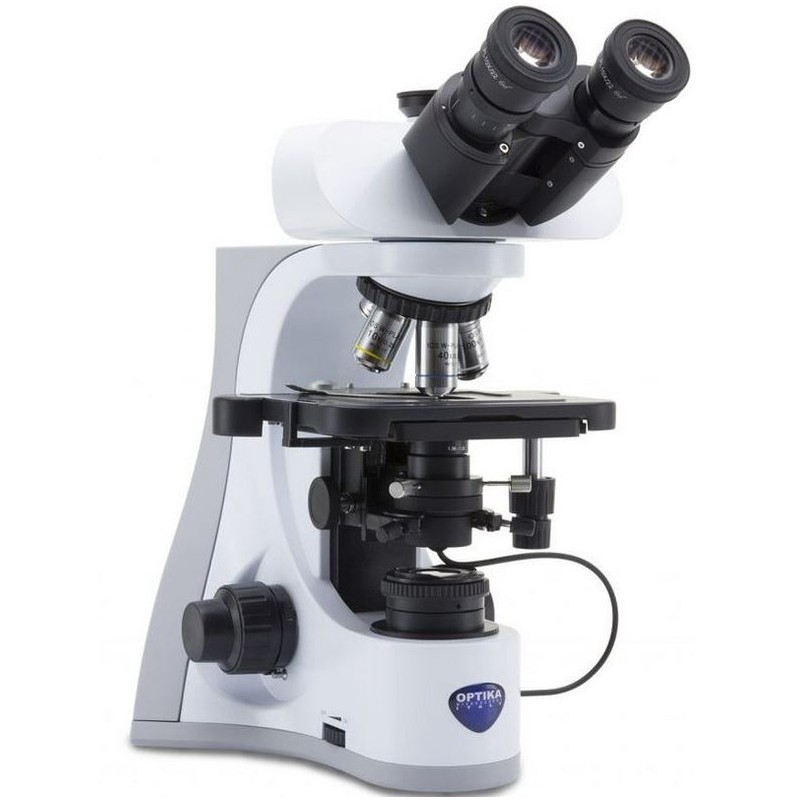

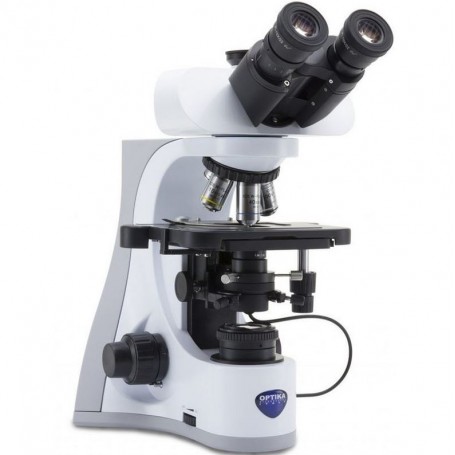

מיקרוסקופ Optika B-510DK, שדה אפל, טרינוקולרי, W-PLAN IOS, הגדלה 40x-1000x, תקן אירופאי (57418)

סדרת OPTIKA B-510 מייצגת מיקרוסקופ אידיאלי, אולטרה-מודרני, המיועד לניתוחים שגרתיים מתקדמים ביישומי אור עובר. היא תוכננה בקפידה מתוך מחשבה על המשתמשים, ומספקת הפעלה נוחה, עמידות ואיכות תמונה מצוינת. הסדרה מספקת תמונות חדות ובעלות ניגודיות גבוהה באמצעות אופטיקת IOS W-PLAN Infinity Corrected Optics (IOS) המרשימה, ומציעה פתרון חסכוני לניגודיות ורזולוציה גבוהות. אופטיקה זו מבטיחה שטיחות שדה עד F.N. 22 ועונה על צרכי מעבדות הדורשות ביצועים שגרתיים אמינים ואיכותיים.

מערכת תאורת Köhler המלאה ממטבת את פיזור האור לניגודיות גבוהה של הדגימה ובהירות אחידה, ומפחיתה ארטיפקטים בתמונה. מקור התאורה הבלעדי X-LED3 מבטיח הארה נכונה ואחידה עם צריכת חשמל נמוכה במיוחד ואורך חיים ארוך. לשימוש שיתופי, מערכות תצפית מרובות-ראש מאפשרות עד חמישה אנשים לצפות באותה תמונה בו-זמנית, מה שהופך את ה-B-510 לאידיאלי להוראה והכשרה בתחומי הרפואה והמדע. מצביע תלת-צבעוני עם עוצמה מתכווננת מסייע להדגיש אזורים מסוימים בעלי עניין.

תאורה

תאורת אור עובר בבהירות (Brightfield) היא שיטת התצפית הנפוצה ביותר במיקרוסקופיה אופטית, אידיאלית לדגימות מקובעות וצבועות או לדגימות בעלות בליעת אור גבוהה. סדרת B-510 מצוידת במאיר X-LED3 לאור עובר, המבטיח אור לבן טהור ובהיר עם נאמנות צבעים מצוינת. מערכת LED חדשנית זו מכפילה את עוצמת האור תוך שמירה על צריכת אנרגיה נמוכה ואורך חיים ארוך—ומפחיתה את צריכת החשמל בעד 90%.

אופטיקה

• ראשי טרינוקולר עם מספר שדה 22 מ"מ

• מערכת אופטית מתוקנת אינסוף (IOS)

• קונדנסר ניתן למרכז מלא לשליטה מדויקת באור

• עדשות IOS W-PLAN עם מפתח מספרי גבוה

• אופטיקה פלאנכרומטית המבטיחה שטיחות שדה מעל 90%

• תיקון אופטיקה מצוין, עיוות ועקמומיות מינימליים

מערכת תאורת Köhler של ה-B-510 מאפשרת שליטה מלאה בתאורה, מיטוב רזולוציה, ניגודיות ועומק שדה. התוצאה היא תמונות בהירות ובעלות ניגודיות גבוהה עם סינוור והשתקפות מופחתים.

מכניקה

הבמה נטולת המסילה עושה שימוש במערכת מונעת רצועה לתפעול חלק וקומפקטי ללא חלקים בולטים—מה שמפחית את הסיכון לפציעה או פגיעה מקרית.

• בקרות ממוקמות ארגונומית

• רכיבים מכניים עמידים לאורך זמן

• במה נעה נטולת מסילה

• מערכת תאורה ללא צורך בתחזוקה

• שיפור פרודוקטיביות ודיוק

• הפחתת עייפות המשתמש

• ניידות קלה עם ידית נשיאה מובנית

B-510 שדה אפל

בתוך סדרת OPTIKA B-510 קיים דגם ייעודי ליישומי שדה אפל בהטבלה, שימושי במיוחד לבדיקות דם טרי. מיקרוסקופ שגרתי מתקדם זה כולל עדשת 100x שמן עם איריס, יחד עם קונדנסר שדה אפל מיוחד המשלב את מערכת התאורה X-LED3—ובכך מבטל את הצורך במקורות תאורה חיצוניים ויקרים.

מערכת השדה האפל בהטבלה של OPTIKA משיגה תוצאות שוות ערך למאירי 150W מסורתיים בשילוב קונדנסרים קרדיואידיים לשדה אפל. היא מציעה מפתח מספרי גבוה ורזולוציה מעולה, ומספקת תמונות חדות ובעלות ניגודיות גבוהה במיוחד עם אופטיקת IOS W-PLAN. במצב אור עובר, מערכת Köhler מבטיחה ניגודיות מיטבית ותאורה אחידה. תצפית בשדה אפל גורמת לדגימות לא צבועות להיראות מוארות בבהירות על רקע שחור עמוק.

דגם: B-510DK
סוג: מיקרוסקופ שגרתי

מיקרוסקופ מעבדתי המיועד לשימוש שגרתי ומחקרי, עם שלדת יציקה ליציבות גבוהה ותפעול ארגונומי בתצפית אור עובר.

מקור תאורה:

• X-LED3 עם עוצמה מתכווננת (כפתור שליטה בצד שמאל)

• הספק LED: 3.6W, שווה ערך לנורת הלוגן 50W

• טמפרטורת צבע: 6300K

• אורך חיים של ה-LED: מעל 65,000 שעות

• ספק כוח: כניסה 110/240Vac, 50/60Hz; יציאה 6Vdc 2.5A

• הספק מרבי: 6W

• מאיר שדה אפל LED מובנה

• מערכת תאורת Köhler עם דיאפרגמת שדה

• מצבי תצפית: אור עובר, שדה אפל

פוקוס:

• פוקוס גס ועדין קואקסיאלי (דיוק 0.002 מ"מ)

• עצירת בטיחות מונעת מגע בין העדשה לדגימה

• כפתור פוקוס עדין שטוח בצד ימין

• מתח פוקוס גס מתכוונן

• במה מכנית דו-שכבתית (233 × 147 מ"מ)

• טווח תנועה X-Y: 78 × 54 מ"מ

• ציר X מונע רצועה

• סקלה ורנייר בשני הצירים, דיוק 0.1 מ"מ

ראש עדשות:

• ראש עדשות מסתובב חמישייתי עם מיסבים כדוריים

• ראש תצפית טרינוקולרי, נטוי 30°, מסתובב 360°

• כוונון דיופטר בעינית שמאל (±5)

• מרחק בין אישונים: 50–75 מ"מ

• יציאת צילום קבועה עם פיצול אור 50/50

עיניות:

• Plan Extra Wide Field PL 10x/22

• עיצוב נקודת עין גבוהה

עדשות אובייקטיב:

• מערכת אופטית מתוקנת אינסוף (IOS)

• IOS W-PLAN 4x/0.10, W.D. 17.3 מ"מ

• IOS W-PLAN 10x/0.25, W.D. 10 מ"מ

• IOS W-PLAN 40x/0.65, W.D. 0.54 מ"מ

• IOS W-PLAN 100x/0.36–1.25, W.D. 0.18 מ"מ עם איריס (הטבלה בשמן)

• כל העדשות מטופלות נגד פטריות

קונדנסר:

• קונדנסר נשלף, מסוג Swing-out, N.A. 0.2/0.9 עם מערכת מיקוד

• קונדנסר שדה אפל N.A. 1.36 עם תאורת X-LED משולבת

מידות:

• גובה: 420 מ"מ

• רוחב: 270 מ"מ

• עומק: 390 מ"מ

• משקל: 9.2 ק"ג

אביזרים כלולים:

• טלסקופ מיקוד

• מדריך למשתמש

• כיסוי אבק
