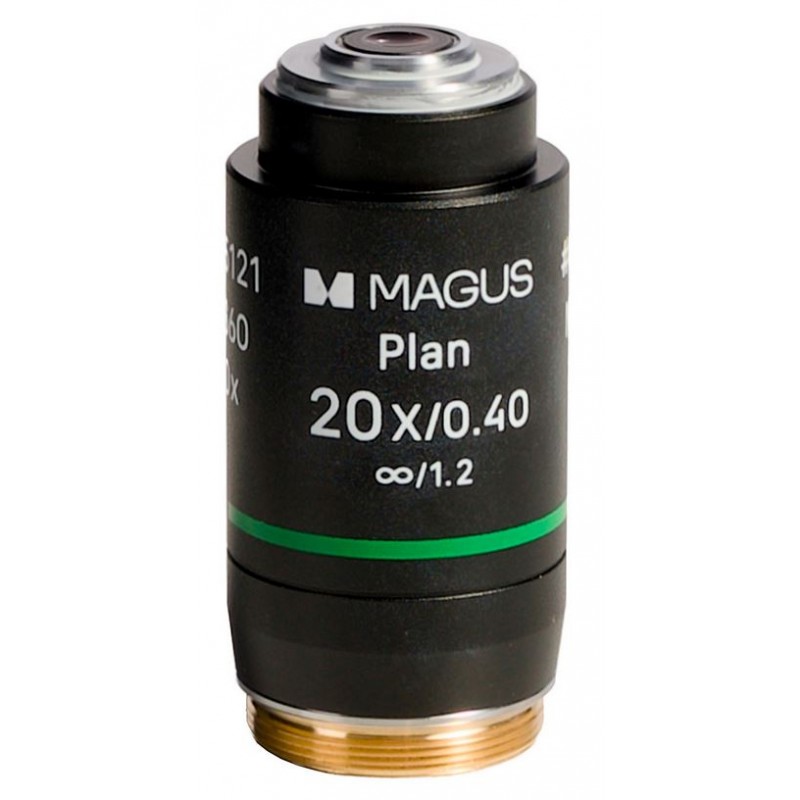

עדשה אובייקטיבית Magus 20PL60V Plan 20х/0.40 ∞/1.2 H60mm (85121)

אובייקטיב זה מיועד למיקרוסקופיה בשדה בהיר. ערכת המיקרוסקופ MAGUS Bio V360 כוללת אובייקטיבים לפאזה, שבהם יש טבעת מתכת דקה חרוטה על העדשה הפנימית. טבעת זו חיונית לתצפיות בניגוד פאזה, שכן היא יוצרת היסט פאזה של רבע אורך גל ביחס לאור הנותר ומפחיתה את העברת האור. מסיבה זו, מומלץ להשתמש באובייקטיבים ללא לוחות פאזה לעבודה רגילה בשדה בהיר.

רזולוציה אופטית ותיקון עיוותים

אובייקטיב 20×/0.40 מספק גבול רזולוציה של 0.69 מיקרון. עיוותים כרומטיים מתוקנים לאור כחול ואדום, עיוות ספרי מתוקן לאור ירוק, ועיוות עקמומיות שדה מתוקן בכ-90% מקוטר שדה הראייה.

מערכת אופטית ופרמטרים מכניים

האובייקטיב מיועד לשימוש עם מערכת אופטית מתוקנת לאינסוף ויש לו מרחק פרפוקלי של 60 מ"מ. בשימוש עם עינית 10× עם מספר שדה 22 מ"מ, קוטר שדה הראייה הוא 1.1 מ"מ. האובייקטיב מתאים לעבודה עם כלים בעלי עובי תחתית של 1.2 מ"מ.

טווח הגדלה שימושי

בעת שימוש באובייקטיב 20×, הגבול התחתון של הגדלה שימושית במיקרוסקופ הוא 200×. מתחת לרמה זו, לא ניתן להבחין בפרטים עדינים בדגימה. הגבול העליון של הגדלה שימושית הוא 400×; הגדלות גבוהות יותר אינן חושפות פרטים נוספים ולכן אינן יעילות. עם אובייקטיב 20×/0.40, מומלץ להשתמש בעיניות בהגדלה של 10× עד 20×.

עיצוב פלאן אכרומטי

אובייקטיבים פלאן אכרומטיים מפיקים תמונות שנשארות בפוקוס הן במרכז והן בקצוות השדה, עם עיוות מינימלי. תכונה זו הופכת אותם למתאימים במיוחד לדימות דיגיטלי ולשימוש עם עיניות שדה רחב בקוטר שדה של 22 מ"מ.

תאימות

תואם למיקרוסקופ הפוך ביולוגי MAGUS Bio V360.

מפרט טכני

מק"ט: 85121
מותג: MAGUS
אחריות: 2 שנים
EAN: 5905555025759
מידות האריזה (אורך × רוחב × גובה): 3 × 5 × 3 ס"מ
חומר עדשה: זכוכית אופטית
סוג אובייקטיב לפי תיקון עיוותים: פלאן אכרומטי
הגדלה: 20×
מפתח נומרי: 0.40
מרחק עבודה: 4 מ"מ
מרחק פרפוקלי: 60 מ"מ
עובי תחתית: 1.2 מ"מ
אורך צינור תואם: אינסוף
מסגרת עם קפיץ: לא
אימרסיה: לא
