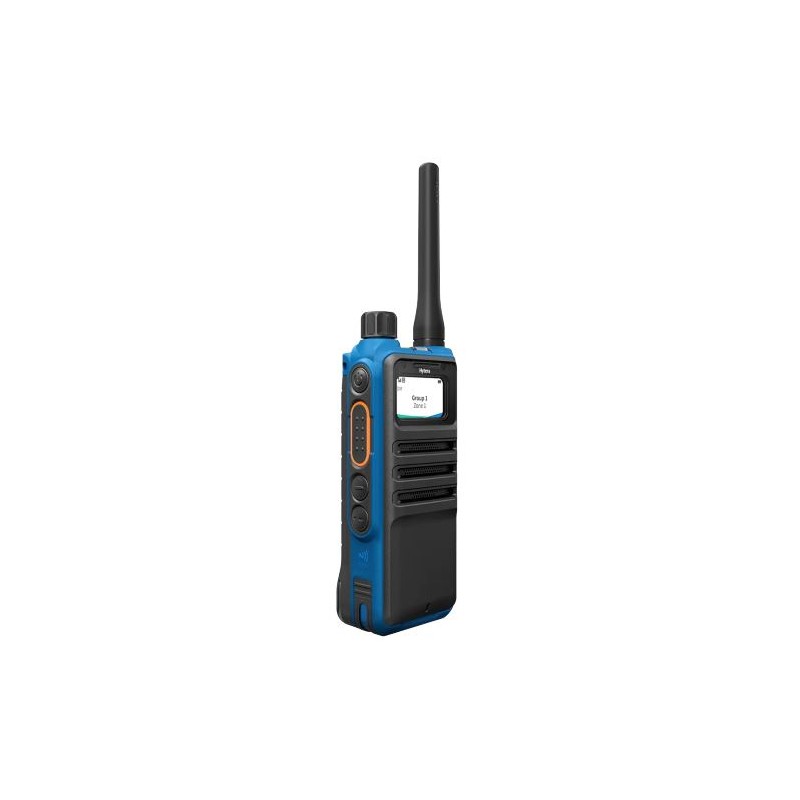

Hytera HP715Ex IIC UHF - Intrinzično siguran DMR prijenosni dvosmjerni radio uređaj

HP715Ex IIC intrinski siguran DMR prijenosni dvosmjerni radio uređaj izrađen je s sigurnom strukturom, robusnim kućištem i naprednim ergonomskim dizajnom. Omogućuje jasan i snažan zvučni prijenos, dug radni vijek baterije i pouzdanu komunikaciju na velikim udaljenostima. U potpunosti je usklađen sa strogim IECEx zahtjevima za zaštitu od eksplozije te posjeduje međunarodno priznate IECEx certifikate. Ovaj intrinski siguran dizajn zadovoljava globalne standarde zaštite od eksplozije, osiguravajući pouzdanu i sigurnu komunikaciju za industrije poput nafte i plina, vatrogasnih i spasilačkih službi, zračnih luka, proizvodnje i drugih opasnih okruženja.

Opće karakteristike

Frekvencijski raspon
UHF: 400–480 MHz

Kanali i zone
Kapacitet kanala: 1024
Kapacitet zona: 64
Kanala po zoni: 256

Razmak između kanala
Analogno: 12,5 kHz / 20 kHz / 25 kHz
Digitalno: 12,5 kHz

Digitalni protokol
ETSI TS 102 361-1, -2, -3

Radni napon
7,4 V (nominalno)

Baterija
Standardna intrinski sigurna Li-ion baterija 2150 mAh (tipično)

Trajanje baterije (radni ciklus 5-5-90)
Do 24 sata s onemogućenim GNSS-om
Do 21 sat s omogućenim GNSS-om

Stabilnost frekvencije
±0,5 ppm

Impedancija antene
50 oma

Dimenzije (V × Š × D)
130 × 55 × 37 mm

Masa
Približno 390 g

Zaslon
1.47-inch LCD, 172 × 320 piksela, 262.000 boja

Povezivost
Bluetooth 5.3 BLE + EDR
Wi-Fi 2,4 GHz
NFC u skladu s ISO / IEC 15693

Intrinsko sigurna klasifikacija – IIC verzija
IECEx: Ex ib I Mb
Ex ib IIC T4 Gb
Ex ib IIIC T120°C Db
Raspon radne temperature: −25 °C do +60 °C
Zaštita od prodora: IP66, IP67, IP68

ATEX: I M2 Ex ib I Mb
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T120°C Db
Raspon radne temperature: −25 °C do +60 °C
Zaštita od prodora: IP66, IP67, IP68

Performanse prijamnika

Osjetljivost
Analogno: 0,16 µV pri 12 dB SINAD
Tipično analogno: 0,14 µV pri 12 dB SINAD
Digitalno: 0,16 µV pri 5% BER

Selektivnost
TIA-603: 60 dB pri 12,5 kHz, 70 dB pri 20/25 kHz
ETSI: 60 dB pri 12,5 kHz, 70 dB pri 20/25 kHz

Intermodulacija
TIA-603: 70 dB pri 12,5/20/25 kHz
ETSI: 65 dB pri 12,5/20/25 kHz

Odbijanje lažnih signala
TIA-603: 70 dB pri 12,5/20/25 kHz
ETSI: 70 dB pri 12,5/20/25 kHz

Blokiranje
TIA-603: 80 dB
ETSI: 84 dB

Šum i buka
40 dB pri 12,5 kHz
43 dB pri 20 kHz
45 dB pri 25 kHz

Nominalna izlazna snaga zvuka
0,5 W

Nominalna izobličenost zvuka
Manje od 3%

Frekvencijski odziv zvuka
+1 do −3 dB

Vođene smetnje
Manje od −57 dBm

Performanse odašiljača

Izlazna RF snaga
HP715Ex IIA UHF: 1 W / 4 W

FM modulacija
11K0F3E pri 12,5 kHz
14K0F3E pri 20 kHz
16K0F3E pri 25 kHz

4FSK digitalna modulacija
12,5 kHz samo podaci: 7K60FXD
12,5 kHz podaci i glas: 7K60FXW

Vođene i zračene smetnje
−36 dBm ispod 1 GHz
−30 dBm iznad 1 GHz

Ograničenje modulacije
±2,5 kHz pri 12,5 kHz
±4,0 kHz pri 20 kHz
±5,0 kHz pri 25 kHz

FM šum i buka
40 dB pri 12,5 kHz
43 dB pri 20 kHz
45 dB pri 25 kHz

Snaga susjednog kanala
60 dB pri 12,5 kHz
70 dB pri 20/25 kHz

Frekvencijski odziv zvuka
+1 do −3 dB

Izobličenost zvuka
Manje od 3%

Digitalni vokoder
AMBE+2™

Ekološke performanse

Radna temperatura
−30 °C do +60 °C (samo radio, baterija −20 °C)
−25 °C do +60 °C u opasnim područjima

Temperatura skladištenja
−40 °C do +85 °C

Zaštita od elektrostatičkog pražnjenja
IEC 61000-4-2, razina 4
±8 kV pražnjenje dodirom
±15 kV pražnjenje zrakom

Zaštita od prodora
IP64, IP66, IP67, IP68 u skladu s IEC 60079-0:2017 i IEC 60529

Otpornost na padove, udarce i vibracije
U skladu s MIL-STD-810H

Otpornost na vlagu
U skladu s MIL-STD-810H

Usluge lociranja i pozicioniranja

Osjetljivost prijamnika
Osjetljivost praćenja: ≤ −165 dBm
Osjetljivost akvizicije: ≤ −149 dBm

Vrijeme do prvog pozicioniranja (hladni start)
Manje od 35 sekundi

Vrijeme do prvog pozicioniranja (topli start)
Manje od 1 sekunde

Vodoravna točnost pozicioniranja
Približno 1 metar koristeći dvostruki GNSS
95% vjerojatnosti pri −130 dBm s najmanje 22 operativna satelita
Vrijednosti točnosti temelje se na dugotrajnom praćenju s više od pet vidljivih satelita pri nominalnoj jačini signala

GNSS podrška
GPS: L1 / L5
BeiDou: B1I / B2a
GLONASS: L1
Galileo: E1 / E5a
