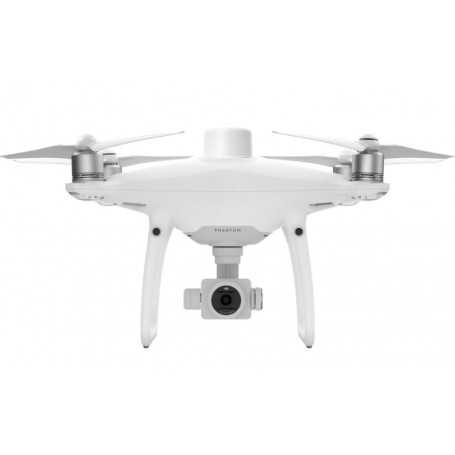

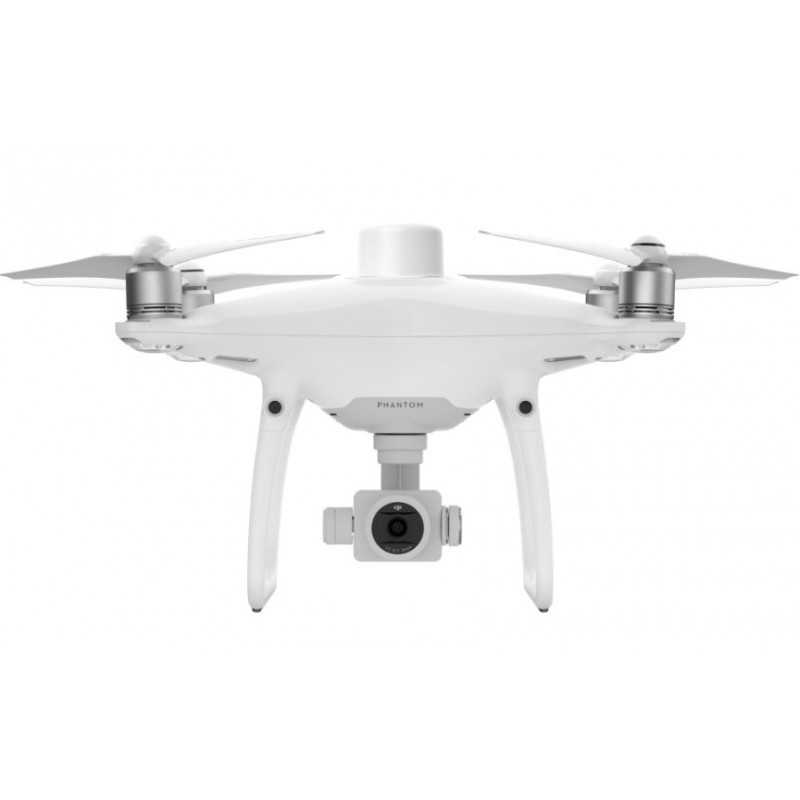

DJI Phantom 4 RTK SE dróni

Næsta kynslóð kortlagning

DJI hefur endurhugsað drónatækni sína frá grunni, gjörbylta kerfum sínum til að ná nýjum staðli fyrir nákvæmni dróna - bjóða viðskiptavinum Phantom 4 RTK sentímetra nákvæm gögn á sama tíma og þeir þurfa færri stjórnstöðvar á jörðu niðri.

Staðsetningarkerfi á sentimetra

Ný RTK eining er samþætt beint inn í Phantom 4 RTK, sem veitir rauntíma staðsetningargögn á sentímetra stigi fyrir bætta algera nákvæmni á lýsigögnum myndarinnar. Auk hámarks flugöryggis og nákvæmrar gagnasöfnunar geymir Phantom 4 RTK gervihnattaathugunargögn til að nota fyrir Post Processed Kinematics (PPK), sem hægt er að framkvæma með því að nota DJI Cloud PPK þjónusta. Passaðu Phantom 4 RTK við hvaða verkflæði sem er, með getu til að tengja þetta staðsetningarkerfi við D-RTK 2 High Precision GNSS Mobile Station, eða NTRIP (Network Transport of RTCM via Internet Protocol) með því að nota 4G dongle eða WiFi heitan reit.

Safnaðu nákvæmum gögnum með TimeSync

Til að nýta staðsetningareiningar Phantom 4 RTK til fulls var nýja TimeSync kerfið búið til til að samræma stöðugt flugstýringuna, myndavélina og RTK eininguna. Að auki tryggir TimeSync að hver mynd noti nákvæmustu lýsigögnin og festir staðsetningargögnin við sjónræna miðju linsunnar - hámarkar niðurstöður úr ljósmælingaraðferðum og gerir myndinni kleift að ná staðsetningargögnum á sentímetrastigi.

Nákvæmt myndgreiningarkerfi

Fangaðu bestu myndgögnin með 1 tommu, 20 megapixla CMOS-flögu. Vélrænn loki gerir kortlagningarverkefni eða venjulega gagnatöku óaðfinnanlega þar sem Phantom 4 RTK getur hreyft sig á meðan myndir eru teknar án þess að hætta sé á óskýrleika. Vegna mikillar upplausnar getur Phantom 4 RTK náð 2,74 cm fjarlægð frá jörðu (GSD) í 100 metra flughæð. Til að tryggja að hver Phantom 4 RTK bjóði upp á óviðjafnanlega nákvæmni fer hver einasta myndavélarlinsa í gegnum strangt kvörðunarferli, með færibreytur vistaðar í lýsigögnum hverrar myndar, sem gerir eftirvinnsluhugbúnaði kleift að aðlagast einstaklega fyrir hvern notanda.

Byggt fyrir landmælingamenn

Bjóða upp á úrval af stjórnkerfum og ókeypis tækni, sem DJI Phantom 4 RTK er þróað til að veita könnunarniðurstöður með meiri skilvirkni en nokkru sinni fyrr.

Tilvalið forrit

Nýtt DJI GS RTK app og fjarstýring með innbyggðum skjá, sem gefur notendum straumlínulagað stjórnkerfi fyrir landmælingar og aðrar gagnaöflunaratburðarásir. GS RTK appið gerir flugmönnum kleift að stjórna Phantom 4 RTK á skynsamlegan hátt, með mörgum skipulagsstillingum, þar á meðal ljósmyndafræði (2D) og 3D), Waypoint Flight, Terrain Awareness, Block Segmentation og fleira. Notendur geta einnig flutt inn KML/KMZ skrár til að hámarka vinnuflæðið fyrir verkefni sín. Með innbyggða skjánum geta flugmenn greinilega skoðað og skipulagt verkefni sín á ofurbjörtum, 5,5 tommu HD skjá.

Fáðu aðgang að ýmsum forritum frá þriðja aðila

Flugmenn með reynslu af því að nota forrit frá þriðja aðila á DJI drónar geta fengið aðgang að leiðandi vistkerfi drónaapps í heiminum fyrir Phantom 4 RTK með SDK fjarstýringunni. Notendur geta tengt samhæft Android eða iOS tæki og sett upp hvaða samhæft tæki sem er DJI Mobile SDK-virkt app til að nýta allan kraft Phantom 4 RTK þeirra.

OcuSync sendikerfi

Njóttu stöðugrar og áreiðanlegrar HD mynd- og myndbandssendingar í allt að 7 km fjarlægð, frábært til að kortleggja stærri staði.

Óaðfinnanlegur samhæfni við D-RTK 2 farsímastöð

Styðjið Phantom 4 RTK verkefnin þín með D-RTK 2 farsímastöðinni - veitir drónanum mismunadrifsgögn í rauntíma og myndar nákvæma mælingalausn, eða fáðu nákvæmar staðsetningarhnit þegar það er notað sem RTK flakkari. Harðgerð hönnun farsímastöðvarinnar og OcuSync flutningskerfi tryggir að þú getir fengið nákvæm gögn á sentímetrastigi með Phantom 4 RTK þínum í hvaða ástandi sem er.

Byrjaðu kortlagningu í dag

Með innbyggðu flugáætlunarforriti (GS RTK) og auðveldri aðferð til að safna RTK gögnum (RTK Network eða D-RTK 2 Mobile Station), hafa flugmenn heildarlausn fyrir hvaða vinnuflæði sem er í könnun, kortlagningu eða skoðun – beint úr kassa.

Sérstakur

Flugvélar

Flugtaksþyngd 1391 g

Skáfjarlægð 350 mm

Hámarks þjónustuloft yfir sjávarmáli 19685 fet (6000 m)

Hámarks uppstigningarhraði 6 m/s (sjálfvirkt flug); 5 m/s (handstýring)

Hámarks lækkunarhraði 3 m/s

Hámarkshraði 31 mph (50 km/klst) (P-stilling), 36 mph (58 km/klst) (A-stilling)

Hámarks flugtími U.þ.b. 30 mínútur

Rekstrarhitasvið 32° til 104° F (0° til 40 ℃)

Rekstrartíðni 2.400 GHz til 2.483 GHz (Evrópa, Japan, Kóreu), 5.725 GHz til 5.850 GHz (Bandaríkin, Kína)

Sendingarafl (EIRP) 2,4 GHz CE (Evrópa) / MIC (Japan) / KCC (Kóreu) ：

Nákvæmnisvið sveima RTK virkt og virkar rétt：Lóðrétt：±0,1 m；Lárétt：±0,1 m; RTK óvirkt Lóðrétt：±0,1 m（með sjónstaðsetningu）； ±0,5 m（með GNSS staðsetningu） Lárétt：±0,3 m（með sjónstillingu）; ±1,5 m（með GNSS staðsetningu）

Myndastaða Offset Staðsetning myndavélamiðstöðvarinnar er miðað við fasamiðju D-RTK loftnetsins um borð undir ás flugvélarhússins:(36, 0 og 192 mm) þegar sett á myndhnitin í Exif gögnum. Jákvæðir x-, y- og z-ásar yfirbyggingar loftfarsins vísa til fram, til hægri og niður á loftfarið, í sömu röð.

Kortlagningaraðgerðir

Nákvæmni kortlagningar Nákvæmni kortlagningar uppfyllir kröfur ASPRS nákvæmnistaðla fyrir stafrænar réttstöðuljósmyndir Class Ⅲ

Jarðsýnisfjarlægð (GSD) (H/36,5) cm/pixel， H þýðir hæð flugvélarinnar miðað við tökustað (eining: m)

Gagnaöflun skilvirkni Hámarks rekstrarflatarmál u.þ.b. 1 km² fyrir eitt flug (í 182 m hæð, þ.e. GSD er u.þ.b. 5 cm/pixel, uppfyllir kröfur ASPRS nákvæmnistaðla fyrir stafrænar réttstöðuljósmyndir Class Ⅲ

Sjónkerfi

Hraðasvið ≤31 mph (50 km/klst) í 6,6 feta (2 m) hæð yfir jörðu með fullnægjandi lýsingu

Hæð svið 0-33 fet (0 - 10 m)

Rekstrarsvið 0-33 fet (0 - 10 m)

Hindrunarskynjunarsvið 2-98 fet (0,7-30 m)

FOV Fram/aftan: 60° (lárétt), ±27° (lóðrétt), niður á við: 70° (framan og aftan), 50° (vinstri og hægri)

Mælingartíðni Fram/aftur: 10 Hz; Niður: 20 Hz

Rekstrarumhverfi Yfirborð með skýru mynstri og fullnægjandi lýsingu (＞ 15 lux)

Myndavél

Skynjari 1" CMOS; Virkir pixlar: 20 M

Linsa FOV 84°；8,8 mm / 24 mm (jafngildi 35 mm sniðs: 24 mm)； f/2,8 - f/11, sjálfvirkur fókus við 1 m - ∞

ISO svið Myndband:100-3200(Sjálfvirkt) 100-6400(Handvirkt)；Mynd:100-3200(Sjálfvirkt) 100-12800(Handvirkt)

Vélrænn lokahraði 8 - 1/2000 s

Rafræn lokarahraði 8 - 1/8000 s

Hámarksmyndastærð 4864×3648（4:3）；5472×3648（3:2）

Myndbandsupptökustillingar H.264，4K：3840×2160 30p

Myndasnið JPEG

Myndbandssnið MOV

Stuðningur skráakerfi FAT32（≤ 32 GB）；exFAT（> 32 GB）

Studd SD kort MicroSD, hámarksgeta: 128 GB. Class 10 eða UHS-1 einkunn krafist Skrifhraði ≥15 MB/s

Rekstrarhitasvið 32° til 104° F (0° til 40 ℃)

Greind flugrafhlaða (PH4-5870mAh-15,2V)

Getu 5870 mAh

Spenna 15,2 V

Rafhlöðu gerð LiPo 4S

Orka 89,2 Wh

Nettóþyngd 468 g

Hleðsluhitasvið 14° til 104 ℉ (-10° til 40 ℃)

Hámarks hleðsluafl 160 W

Greindur hleðslustöð fyrir rafhlöður (WCH2)

Inntaksspenna 17,3 - 26,2 V

Útgangsspenna og straumur 8,7 V，6 A；5 V，2 A

Vinnuhitastig 41° til 104 ℉ (5° til 40 ℃)

SDK fjarstýring

Rekstrartíðni 2.400 GHz til 2.483 GHz (Evrópa, Japan, Kórea), 5.725 GHz til 5.850 GHz (Önnur lönd/svæði)

EIRP 2,4 GHz CE / MIC / KCC:

Hámarks sendingarfjarlægð FCC / NCC: 4,3 mílur (7 km); CE / MIC / KCC / SRRC: 3,1 mílur (5 km) (Óhindrað, laust við truflanir)

Innbyggð rafhlaða 6000 mAh LiPo 2S

Rekstrarstraumur / spenna 1,2 A @ 7,4 V

Farsímahaldari Spjaldtölvur og snjallsímar

Vinnuhitastig 32° til 104° F (0° til 40° C)

GNSS

Eintíðni, hánæm GNSS eining GPS+BeiDou+Galileo（Asía)；GPS+GLONASS+Galileo（önnur svæði）

Fjöltíðni fjölkerfis RTK GNSS með mikilli nákvæmni Notuð tíðni：GPS：L1/L2；GLONASS：L1/L2；BeiDou：B1/B2；Galileo：E1/E5a; Fyrsti fasti tími:

Gimbal

Stöðugleiki 3-ása (halla, rúlla, gei)

Pitch -90° til +30°

Hámarksstýranlegur hornhraði 90°/s

Horn titringssvið ±0,02°

Innrautt

Hindrunarskynjunarsvið 0,6-23 fet (0,2 - 7 m)

FOV 70° (lárétt)

±10°(Lóðrétt)

Mælingartíðni 10 Hz

Rekstrarumhverfi Yfirborð með dreifðu endurspeglunarefni og endurspeglun＞ 8% (eins og veggur, tré, menn osfrv.)

Fjarstýring

Rekstrartíðni 2.400 GHz-2.483 GHz (Evrópa, Japan, Kórea), 5.725 GHz-5.850 GHz (Bandaríkin, Kína)

Sendingarafl (EIRP) 2,4 GHz CE / MIC / KCC：

Hámarks sendingarfjarlægð FCC：4,3 mílur (7 km)；SRRC / CE / MIC / KCC：3,1 mílur (5 km) (Óhindrað, án truflana)

Orkunotkun 16 W (venjulegt gildi)

Skjár 5,5 tommu skjár, 1920×1080, 1000 cd/m², Android kerfi, Minni 4G vinnsluminni+16G ROM

Rekstrarhitasvið 32° til 104° F (0° til 40 ℃)

Intelligent flugrafhlaða hleðslumiðstöð (PHANTOM 4 CHARING HUB)

Spenna 17,5 V

Rekstrarhitasvið 41° til 104 ℉ (5° til 40 ℃)

Getu 4920 mAh

Spenna 7,6 V

Rafhlöðu gerð LiPo 2S

Orka 37,39 Wh

Vinnuhitastig -4° til 104 ℉ (-20° til 40 ℃)

Straumbreytir (PH4C160)

Spenna 17,4 V

Málkraftur 160 W
