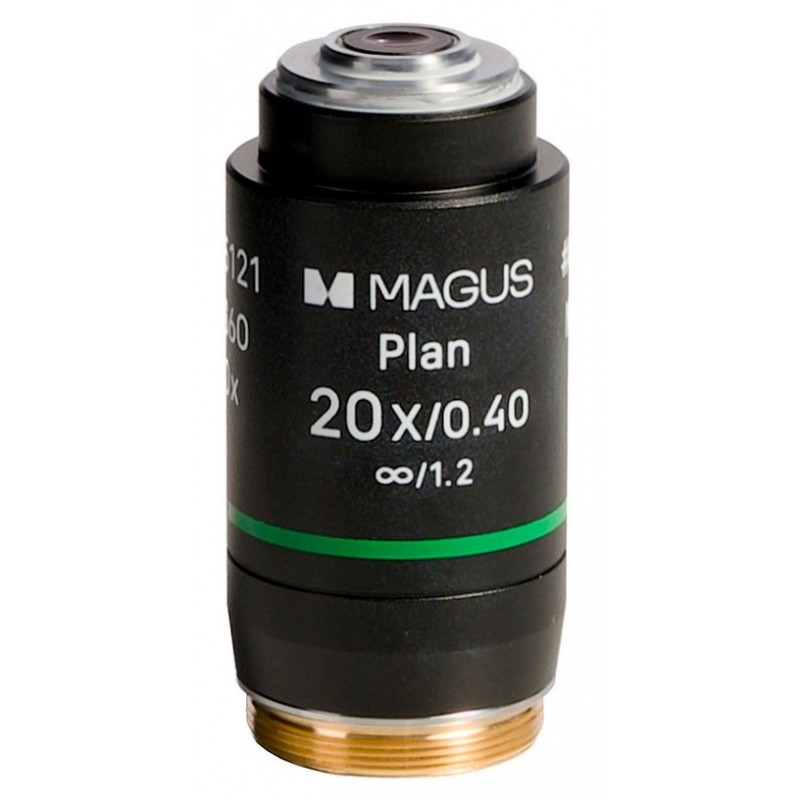

Magus 20PL60V Plan 20х/0.40 ∞/1.2 H60mm 대물렌즈 (85121)

이 대물렌즈는 명시야 현미경 관찰을 위해 설계되었습니다. MAGUS Bio V360 현미경 키트에는 위상 대물렌즈가 포함되어 있으며, 이 대물렌즈는 내부 렌즈에 금속 필름 링이 새겨져 있습니다. 이 링은 위상차 관찰에 필수적이며, 나머지 빛에 비해 1/4 파장 위상차를 도입하고 빛의 투과를 감소시킵니다. 이러한 이유로, 표준 명시야 관찰에는 위상판이 없는 대물렌즈 사용이 권장됩니다.

광학 해상도 및 수차 보정

20×/0.40 대물렌즈는 0.69 µm의 해상 한계를 제공합니다. 청색 및 적색광에 대한 색수차가 보정되어 있으며, 녹색광에 대한 구면수차가 보정되어 있습니다. 또한 시야 직경의 약 90%에 걸쳐 곡률 수차가 보정되어 있습니다.

광학 시스템 및 기계적 파라미터

이 대물렌즈는 무한대 보정 광학 시스템과 함께 사용하도록 설계되었으며, 파포컬 거리는 60 mm입니다. 시야수가 22 mm인 10× 접안렌즈와 함께 사용할 경우, 시야 직경은 1.1 mm입니다. 바닥 두께가 1.2 mm인 샬레와 함께 사용하기에 적합합니다.

유용 배율 범위

20× 대물렌즈를 사용할 때 현미경의 유용 배율 하한은 200×입니다. 이보다 낮은 배율에서는 미세한 표본의 세부 구조를 명확하게 관찰할 수 없습니다. 유용 배율의 상한은 400×이며, 이보다 높은 배율에서는 추가적인 세부 사항이 드러나지 않아 효과적이지 않습니다. 20×/0.40 대물렌즈에는 10×에서 20×까지의 배율을 가진 접안렌즈 사용이 권장됩니다.

플랜 아크로매틱 설계

플랜 아크로매틱 대물렌즈는 시야의 중심과 가장자리 모두에서 초점이 맞는 이미지를 제공하여 왜곡이 최소화됩니다. 이로 인해 디지털 이미징 및 22 mm 시야를 제공하는 광시야 접안렌즈와 함께 사용하기에 적합합니다.

호환성

MAGUS Bio V360 생물학적 도립 현미경과 호환됩니다.

사양

제품 ID: 85121
브랜드: MAGUS
보증기간: 2년
EAN: 5905555025759
포장 크기 (길이 × 너비 × 높이): 3 × 5 × 3 cm
렌즈 재질: 광학 유리
수차 보정에 따른 대물렌즈 등급: 플랜 아크로매틱
배율: 20×
개구수: 0.40
작동 거리: 4 mm
파포컬 거리: 60 mm
바닥 두께: 1.2 mm
호환 튜브 길이: 무한대
스프링 프레임: 없음
이머전: 없음
