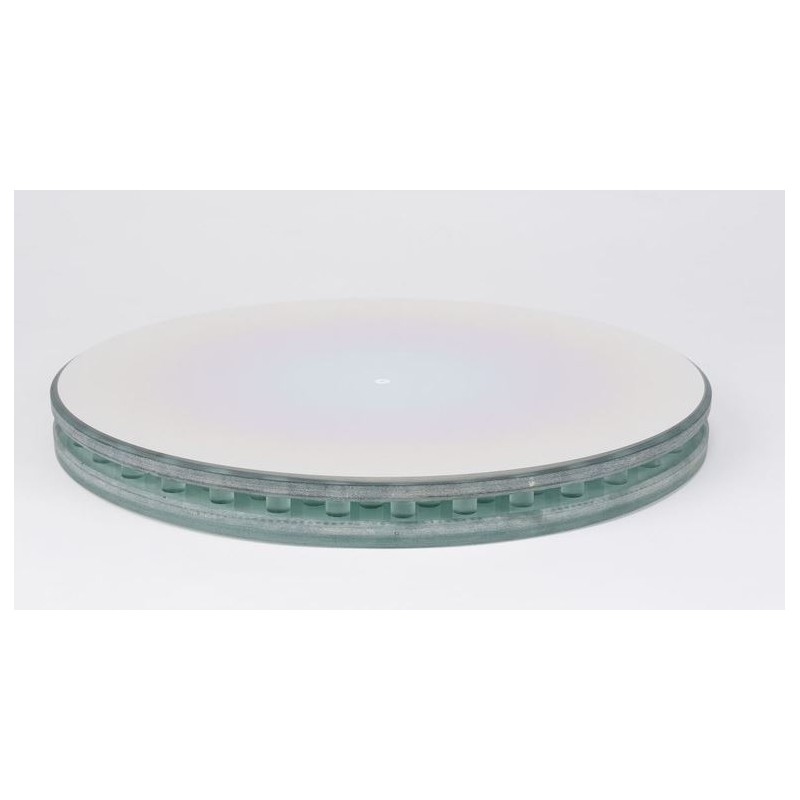

허블 옵틱스 주경 406/2032 파이렉스 강화 코팅 (56561)

허블 옵틱스 경량 샌드위치 미러

허블 옵틱스 경량 샌드위치 미러는 기존의 솔리드 미러 및 시중의 다른 경량 설계 제품에 비해 비용 효율적이면서도 고성능을 자랑하는 대안입니다. 이 미러의 구조는 허블 우주 망원경에 적용된 설계 원리에서 영감을 받아, 우수한 열적 특성과 뛰어난 구조적 안정성을 결합하여 실제 관측 환경에서 탁월한 광학 성능을 제공합니다.

주요 설계 장점

• 열적·구조적으로 최적화된 오픈 코어 디자인과 동적으로 안정적인 클로즈드 백 구조

• 동일 두께의 솔리드 미러보다 약 10배 빠른 열 반응 속도와 냉각 속도

• 신뢰할 수 있는 기계적 지지를 위한 간단한 플로테이션 마운팅

• 동일 두께의 솔리드 미러보다 약 20% 가벼움

• 최소 Strehl 비율 0.975의 뛰어난 가격 대비 성능

샌드위치 미러를 선택해야 하는 이유

망원경 미러는 엄격하게 제어된 온도와 습도 환경에서 제조되며, 열 평형에 도달한 후에만 정밀하게 측정됩니다. 냉각 과정에서 유리 내부의 온도 구배는 미러 표면을 변형시켜, 기판의 열팽창 계수에 따라 광학 수차를 유발할 수 있습니다. 이러한 수차는 미러가 냉각되어 안정화되면서 점차 줄어듭니다.

실제 관측에서는 표면 변형보다 미러 바로 위의 따뜻한 공기층이 더 큰 제한 요소입니다. 이 공기층은 “미러 시잉”이라 불리는 영상 왜곡을 일으키며, 이는 따뜻한 미러 표면 위의 공기 밀도 변화로 인해 발생합니다. 유리 종류와 관계없이, 미러의 온도가 주변 공기와 거의 일치할 때까지 최상의 성능을 발휘하지 못합니다. 온도 차이가 1°C 이하일 때 적절한 성능을, 0.2°C 이하일 때 최적의 성능을 얻을 수 있습니다.

따라서 미러의 온도를 가능한 한 빨리 주변 공기 온도에서 0.2°C 이내로 맞추는 것이 목표입니다. 이렇게 하면 미러 시잉이 크게 줄어들고 영상 품질이 향상됩니다. 이 때문에 대형 전문 망원경에는 복잡한 냉각 시스템이 적용됩니다. 연구 결과, 얇은 미러 기판은 열적 시간 지연을 획기적으로 줄여줍니다. 유리의 두께가 미러가 열 평형에 도달하는 속도를 결정하는 가장 중요한 요인입니다.

풀 두께의 솔리드 미러는 일반적인 관측 세션 동안 완전히 평형에 도달하지 못해, 최대 광학 성능을 발휘하지 못할 수 있습니다. 이것이 허블 옵틱스 경량 샌드위치 미러가 능동 냉각 없이도 실제 관측 환경에서 뛰어난 성능을 제공하는 주요 이유입니다. 팬이나 기타 능동 냉각 시스템도 도움이 될 수 있지만, 신중하게 적용하지 않으면 미세 진동이 발생해 영상 품질을 저하시킬 수 있습니다. 샌드위치 미러 설계는 자체적으로 빠르게 평형에 도달하여 훨씬 더 빠르게 선명하고 안정적인 영상을 제공합니다.

기술 사양

광학 특성

• 구경비: f/5

• 초점 거리: 2032 mm

• 표면 반사율: 96%

• 광학 코팅: 알루미늄 + 이산화규소 오버코트

물리적 특성

• 지름: 406 mm (16인치)

• 두께: 53 mm

• 재질: 파이렉스 유리

제품 정보

• 시리즈: 샌드위치 미러

• 카테고리: 부품 및 예비품
