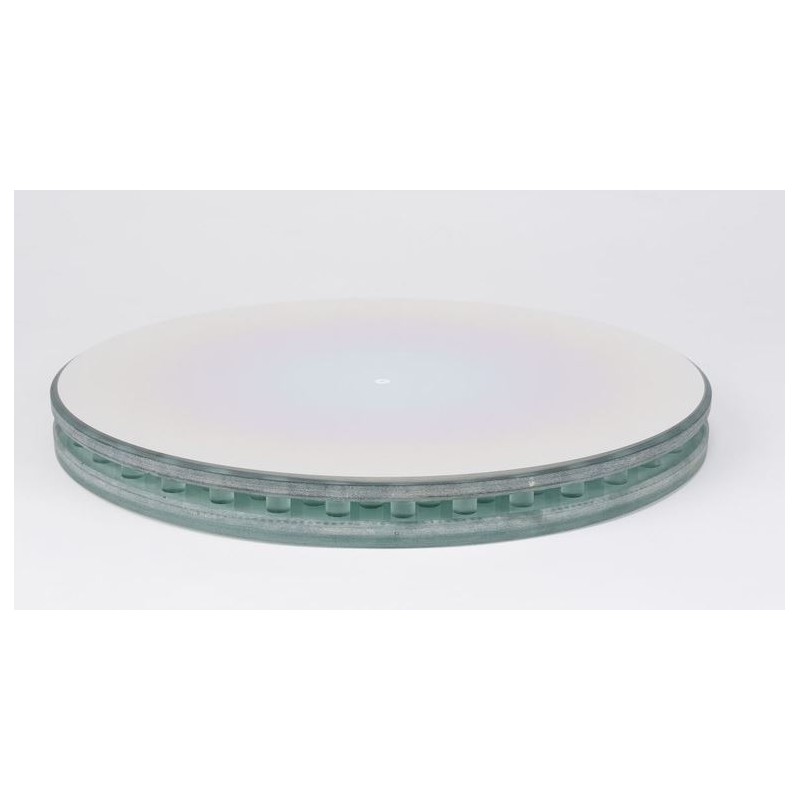

허블 옵틱스 주경 457/2057 파이렉스 강화 코팅 (56562)

허블 옵틱스 경량 샌드위치 미러

허블 옵틱스의 경량 샌드위치 미러는 기존의 솔리드 미러 및 시중에 나와 있는 다른 경량 설계 제품에 비해 비용 효율적이면서도 고성능을 자랑하는 대안입니다. 이 미러는 허블 우주 망원경에 적용된 원리와 유사한 구조로 제작되어, 우수한 열적 특성과 뛰어난 구조적 안정성을 결합하여 실제 관측 환경에서 탁월한 광학 성능을 제공합니다.

주요 설계 장점

• 열적 및 구조적으로 최적화된 오픈 코어 디자인과 동적으로 안정적인 클로즈드 백 구조

• 동일 두께의 솔리드 미러에 비해 약 10배 빠른 열 반응 속도

• 신뢰할 수 있는 기계적 지지를 위한 간단한 플로테이션 마운팅

• 동일 두께의 솔리드 미러보다 약 20% 더 가벼움

• 최소 Strehl 비 0.975의 뛰어난 가격 대비 성능비

샌드위치 미러를 선택해야 하는 이유

망원경 미러는 엄격하게 제어된 온도와 습도 조건에서 제조되며, 열 평형에 도달한 후에만 정밀하게 측정됩니다. 냉각 과정 중 유리 내부의 온도 구배로 인해 미러 표면이 변형되어, 기판의 열팽창 계수에 비례하는 광학 수차가 발생할 수 있습니다. 이러한 구배로 인한 수차는 미러가 냉각되어 안정화됨에 따라 점차 사라집니다.

실제 관측에서의 주요 제한 요소는 표면 변형이 아니라, 1차 미러 바로 위에 형성되는 따뜻한 공기층입니다. 이 공기층은 “미러 시잉(mirror seeing)”이라 불리는 영상 왜곡을 일으키는데, 이는 따뜻한 미러 표면 위의 공기 밀도 변화로 인해 발생합니다. 유리 종류와 관계없이, 미러의 온도가 주변 공기와 거의 일치할 때까지 최적의 성능을 발휘하지 못합니다. 일반적으로 온도 차이가 1°C 이하일 때 허용 가능한 성능에 도달하며, 0.2°C 이하일 때 최적의 성능을 보입니다.

따라서 목표는 미러의 온도를 가능한 한 빨리 주변 공기 온도와 0.2°C 이내로 맞추는 것입니다. 이렇게 하면 미러 시잉이 크게 줄어들고 영상 품질이 향상됩니다. 이 때문에 대형 전문 망원경들은 1차 미러에 복잡한 냉각 시스템을 사용합니다. 연구 결과, 미러 기판이 얇을수록 열 평형에 도달하는 시간이 크게 단축되며, 유리 두께가 미러의 열 평형 속도를 결정하는 주요 요인임이 밝혀졌습니다.

전체 두께의 솔리드 미러는 일반적인 관측 시간 동안 완전히 평형에 도달하지 못해, 본래의 광학 성능을 발휘하지 못할 수 있습니다. 이것이 허블 옵틱스 경량 샌드위치 미러가 별도의 능동 냉각 없이도 실제 관측 환경에서 우수한 성능을 제공하는 주요 이유입니다. 팬 등 능동 냉각 시스템도 도움이 될 수 있지만, 신중하게 적용하지 않으면 미세 진동이 발생해 영상 품질을 저하시킬 수 있습니다. 샌드위치 미러 설계는 자체적으로 매우 빠르게 평형에 도달하여, 더 빠르게 선명하고 안정적인 이미지를 제공합니다.

기술 사양

광학 특성

• 구경비: f/4.5

• 초점 거리: 2057 mm

• 표면 반사율: 96%

• 광학 코팅: 실리콘 산화물 오버코팅 알루미늄

물리적 특성

• 지름: 457 mm (18인치)

• 두께: 53 mm

• 재질: 파이렉스 유리

제품 정보

• 시리즈: 샌드위치 미러

• 카테고리: 부품 및 예비품
