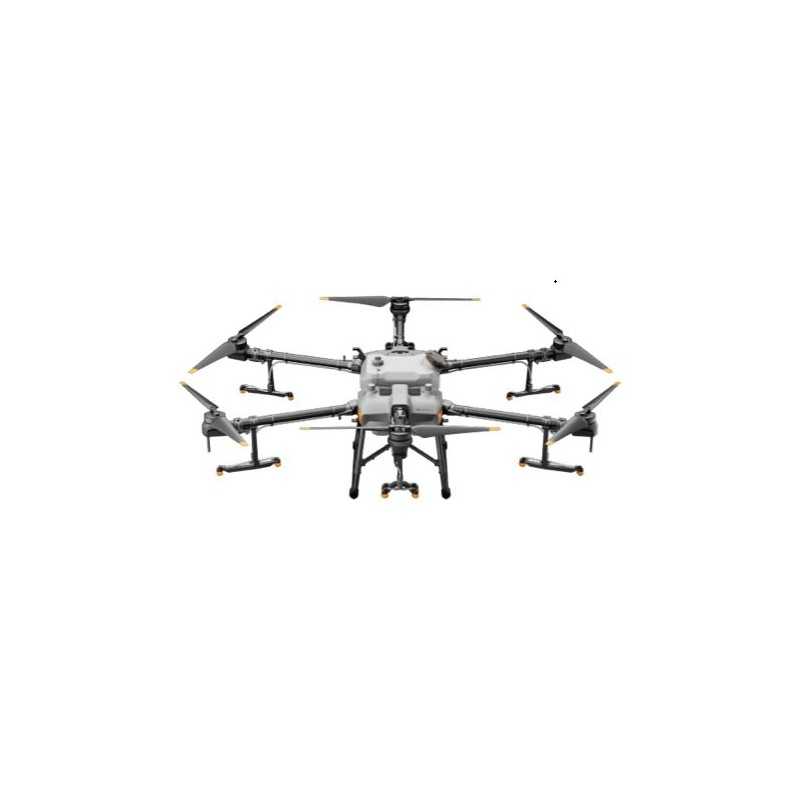

DJI Agras T30 žemės ūkio dronas

Su 30 litrų purškimo baku DJI Agras T30 purškimo iš oro efektyvumą pakelia į naujas aukštumas. Revoliucinis transformuojantis korpusas leidžia efektyviau purkšti, ypač vaismedžius. Naudodamas DJI skaitmeninius žemės ūkio sprendimus, T30 padeda sumažinti trąšų naudojimą ir padidinti derlių, taikydamas veiksmingą, duomenimis pagrįstą geriausią praktiką.

• 30L purškimo bakas
• Sferinio radaro sistema
• IP67 Atsparumas vandeniui ir dulkėms
• Dvigubos FPV kameros stebėjimui
• Didelio tikslumo veikimas
• Išmanioji žemės ūkio debesų platforma

Nukreipimo į šaką technologija, užtikrinanti kruopštų įsiskverbimą

Su revoliucine šakų taikymo technologija ir reguliuojamomis rankenomis, Agras T30 įstrižai purškimo prasiskverbia į storus stogelius, užtikrindamas tolygų skystų pesticidų naudojimą ir padvigubindamas lašelių skaičių. Naudodami „Smart Agriculture Cloud Platform“ ir debesimis pagrįstą žemėlapių sudarymą, vartotojai gali valdyti 3D skaitmeninį sodą, todėl lengva pradėti dirbti su skaitmeniniu žemės ūkiu.

16 purškimo antgalių užtikrina platų aprėptį, tolygų pasiskirstymą, stiprią prasiskverbimą ir išskirtinę apsaugą nuo nutekėjimo

16 purkštukų išdėstymas dar labiau pagerina lašelių prasiskverbimą. Aštuoni solenoidinių vožtuvų rinkiniai leidžia paeiliui valdyti nepriklausomą kintamo dažnio valdymą ir purkšti. Horizontaliai priešinga šešių cilindrų dvigubo stūmoklio siurblio konstrukcija užtikrina didelę purškimo galią ir didelį srautą iki 8 litrų per minutę.

40 akrų per valandą

Įrengtas didelis 30 kg purškimo bakas, Agras T30 purškimo plotis yra 9 metrai, o lauko purškimo efektyvumas yra 40 akrų per valandą, 33,3 % daugiau nei ankstesnės kartos.

Pašalinkite akląsias vietas naudodami sferinio radaro sistemą

Sferinio radaro sistema suvokia kliūtis ir aplinką bet kokioje aplinkoje, oro sąlygomis ir žiūrėjimo kampais, nepaisant dulkių ir šviesos trukdžių. Automatinis kliūčių išvengimas ir prisitaikančios skrydžio funkcijos padeda užtikrinti saugumą eksploatacijos metu.

Dvigubos FPV kameros geresniam suvokimui

Įrengtas dvigubas FPV kameras, Agras T30 suteikia aiškų vaizdą priekyje ir gale bei leidžia patikrinti skrydžio būseną, nereikės pasukti orlaivio skrydžio viduryje. O ryškus prožektorius padvigubina orlaivio naktinio matymo galimybes, sukurdamas daugiau naktinio veikimo galimybių.

Sukurta ilgalaikiam aptarnavimui

Agras T30 valdymo modulis turi visiškai uždarą konstrukciją, kad padidintų patvarumą. Visi svarbūs komponentai turi tris apsaugos sluoksnius ir yra IP67. Idealiai tinka ilgalaikiam pesticidų ir trąšų naudojimui bei atsparumui dulkėms ir korozijai.

Lankstus sulankstymas patogiam transportavimui

Agras T30 galima sulankstyti 80%, todėl jį lengviau transportuoti. Šiame sulankstymo mechanizme naudojamas greitas užrakinimas, perteklius ir įspėjimas programoje, kad būtų užtikrintas saugus veikimas.

Savarankiškas darbas su optimaliu maršruto planavimu

Naujasis išmanusis maršruto režimas savarankiškai suplanuoja geriausią maršrutą kiekvienai operacijai. Matuoklis rodo likusį skysto naudingo krovinio kiekį ir numatomą laiką iki papildymo realiuoju laiku, todėl operatoriai gali rasti tobulą naudingosios apkrovos ir akumuliatoriaus veikimo trukmės pusiausvyrą. Lėktuvas taip pat palaiko automatinį kraštų šlavimą, kad būtų galima plačiai purkšti ir lengviau valdyti orą.

Ultrabright Screen Ultimate Control

Atnaujintas nuotolinio valdymo pultelis palaiko stabilų vaizdo perdavimą iki 5 km atstumu, 67 % daugiau nei ankstesnės kartos. Ryškus 5,5 colio ekranas užtikrina aiškų vaizdą net esant atšiauriam apšvietimui. Kad padidėtų produktyvumas, vienu nuotolinio valdymo pulteliu vienu metu galima valdyti kelis dronus. Standartinis RTK didelio tikslumo padėties nustatymo modulis įgyvendina centimetro lygio veikimo planavimą. Papildomi patobulinimai apima stipresnį signalizavimą, apsaugą nuo trukdžių ir veikimo stabilumą. Naujoji DJI Agriculture programėlė suteikia sklandžią vartotojo patirtį ir intuityvesnį valdymą.

Dvi baterijos + įkroviklis nuolatiniam darbui. 1000 ciklų už 4942 arus

Kadangi reikia mažiau atraminių komponentų, Agras T30 lengviau transportuoti. Naujai sukurtai išmaniajai baterijai taikoma garantija 1 000 įkrovimų ir 4 942 akrų skrydžio; šis itin ilgas tarnavimo laikas žymiai sumažina eksploatavimo išlaidas. Įkrovimo stotelė ir išmanusis įkrovimo mazgas gali visiškai įkrauti akumuliatorių per 10 minučių, todėl nepertraukiamai veikia tik dvi baterijos ir vienas įkroviklis. Standartinė saugos dėžė padeda užtikrinti akumuliatoriaus saugumą ir lengvą įrangos saugojimą.

DJI Agras T30 išmanioji skrydžio baterija

29 000 mAh išmaniajam skrydžio akumuliatoriui suteikiama 1 000 ciklų gaminio garantija. Jis palaiko momentinį įkrovimą, nereikalaujant aušinimo, grandinės plokštės lygio apsaugos ir atsparumo vandeniui bei korozijai.

DJI Agras T30 išmanioji baterijų stotis

T30 akumuliatoriaus stotis suteikia 7200 vatų įkrovimo galią ir gali įkrauti bateriją per 10 minučių. Jis taip pat turi atsarginę maitinimo sistemą ir palaiko dviejų kanalų pakaitinį įkrovimą su galios pritaikymu ir saugesnį veikimą.

T30 barstymo sistema 3.0 didelės talpos, plaunama ir atspari korozijai

Šios atnaujintos barstymo sistemos talpa yra iki 40L, barstymo plotis iki 7 metrų, o valandinis barstymo pajėgumas – 1 tona. Ši sistema taip pat palaiko svorio stebėjimą realiuoju laiku ir turi anti-sukimosi jutiklį, leidžiantį tiksliau informuoti apie papildymą. T30 bendras atsparumo vandeniui įvertinimas IP67 leidžia jį plauti ir atsparus korozijai, idealiai tinka purkšti trąšas, sėklas ir pašarus. Naudojant su skaitmeniniais žemės ūkio sprendimais, Agras T30 įgyvendina kintamą barstymą, sumažindamas trąšų naudojimą ir padidindamas derlių.

Debesimis pagrįstas 3D ūkininkavimas: skaitmeninis žemės ūkis jau čia

Naudodami „Smart Agriculture Cloud Platform“ naudotojai gali atlikti debesies pagrindu sukurtų sodų ir dirbamos žemės scenarijų žemėlapius, kad sukurtų išmanias skrydžio trajektorijas. Šioje platformoje yra AI atpažinimo sistema, skirta patruliuoti laukuose, nustatyti augimą, stebėti ligas ar kenkėjus ir efektyviai stebėti žemės ūkio sąlygas. Šios sistemos susiejimas su DJI P4 Multispectral leidžia vartotojams pritaikyti sprendimus, pagrįstus konkrečiais kintamaisiais pagal automatiškai sugeneruotą žemės ūkio paskirties žemėlapį.

Specifikacijos

T30

Funkcija

Valandinis darbo efektyvumas 40 arų

Didelio tikslumo radaras √ Sferinė įvairiakryptė radaro sistema

Nuotolinio valdymo planavimo tikslumas √ (RTK/GNSS)

Oro išmetimas iš vamzdžio √ Vienas mygtukas Oro išleidimas

3D operacijų planavimas naudojant AI išmanųjį variklį √

Didelio tikslumo srauto matuoklis √ (dviejų kanalų elektromagnetinis srauto matuoklis su ±2 %) paklaida

Lygio matuoklis Nepertraukiamas lygio matuoklis (su realiu laiku aptinkamu pesticidų kiekiu ir išmaniuoju tiekimo taško numatymu)

Maksimalus purškimo srautas 7,2 l/min (su antgaliu XR11001), 8 l/min (su pasirenkamu antgaliu XR110015)

Pesticidų rezervuaro įrengimo būdas Stacionarus pesticidų bakas

Akumuliatoriaus įdėjimo būdas Išimamos baterijos

Vienas nuotolinio valdymo pultas keliems dronams √ (Vienas nuotolinio valdymo pultas iki trijų dronų)

D-RTK technologija √

Radaro modulis iš viršaus √

Skrydžio lazerio funkcija √

Išmanioji ištvermės/grįžimo funkcija √

Sumanus tiekimo taško numatymas √

FPV iš priekio √

Galinio vaizdo FPV √

Koordinuota posūkio funkcija √

Filialų taikymo technologija √

Drono parametrai

Bendras svoris (be baterijų) 26,4 kg

Maksimalus kilimo svoris 78 kg (prie jūros lygio)

Maksimalus traukos ir svorio santykis yra 1,70, kai kilimo svoris yra 66,5 kg

Skrydžio tikslumas (su geru GNSS signalu) Įjungus D-RTK: ±10 cm (horizontaliai) ir ±10 cm (vertikaliai) ; Išjungus D-RTK: ±0,6 m (horizontaliai) ir ±0,3 m (vertikaliai) (kai įjungta radaro funkcija: ±0,1 m)

RTK ir GNSS dažnių juostos RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2 ir Galileo E1/E5 ; GNSS: GPS L1, GLONASS F1 ir Galileo E1

Maksimalus energijos suvartojimas 11 000 W

Svyruojantis energijos suvartojimas 10 000 W (@ kilimo svoris 66,5 kg)

Ištvermė sklandant 20,5 min (@29 000 mAh ir kilimo svoris 36,5 kg); 7,8 min (@29 000 mAh ir kilimo svoris 66,5 kg)

Maksimalus nuolydžio kampas 15°

Maksimalus veikimo skrydžio greitis 7 m/s

Maksimalus lygio greitis 10 m/s (su geru GNSS signalu)

Didžiausias toleruojamas vėjo greitis 8 m/s

Maksimalus skrydžio aukštis 4 500 m * Sumažinkite pesticidų kiekį 12 % kiekvieną kartą padidindami 1 000 metrų aukštį.

Rekomenduojama eksploatavimo aplinkos drėgmė

Rekomenduojama darbo aplinkos temperatūra nuo 0 ℃ iki 45 ℃

Važiuoklės parametrai

Maksimalus rotoriaus atstumas 2145 mm

Matmenys 2 858 mm × 2 685 mm × 790 mm (išskleistomis rankomis ir ašmenimis) ; 2 030 mm × 1 866 mm × 790 mm (išskleistomis rankomis ir sulenktomis mentėmis) ; 1 170 mm × 670 mm × 857 mm (sulenktomis rankomis)

Maitinimo sistema - Variklis

Statoriaus dydis 100×18 mm

KV vertė 77 aps./min./V

Maksimali trauka 18,7 kg/rotoriui

Maksimali galia 3 600 W/rotoriui

Svoris 756 g

Maitinimo sistema - Propeleriai

Skersmuo × žingsnis 38 × 20 colių

Svoris (su vienu ašmenimis) 106 g

Maitinimo sistema - ESC

Maksimali darbinė srovė (nepertraukiama) 60 A

Maksimali darbinė įtampa 60,9 V (14S LiPo)

FPV kameros

Žiūrėjimo kampas (FOV) Horizontalus: 129°, vertikaliai: 82°

Rezoliucija 1 280×720 15-30 kadrų per sekundę

FPV prožektoriai

Didžiausias šviesos intensyvumas 13,2 liukso @ 5 metrų tiesioginė šviesa

Purškimo sistema - Eksploatacijos bakas

Darbinio bako tūris 30L esant pilnai apkrovai

Darbinė apkrova 30 kg esant pilnai apkrovai

Purškimo sistema - Purkštukai

Purkštuko modelis SX11001VS (standartinis), SX110015VS (pasirinktinai), Vaismedžių dronai: TX-VK04 (pasirinktinai)

Purkštukų kiekis 16

Maksimalus purškimo srautas SX11001VS: 7,2 l/min, SX110015VS: 8 l/min, TX-VK4: 3,6 l/min

Purškiamų dalelių dydis SX11001VS : 130 - 250 μm, SX110015VS : 170 - 265 μm, TX-VK4: 110 - 135 μm (priklausomai nuo faktinės darbo aplinkos, purškimo srauto ir kitų veiksnių)

Maksimalus efektyvus purškimo plotis 4-9 m (su 12 purkštukų ir 1,5-3 metrų atstumu iki pasėlių)

Purškimo sistema - Vandens siurblys

Vandens siurblio modelis Stūmoklinis siurblys

Darbinė įtampa 60 V

Maksimalus srautas 4 L/min ×1

Purškimo sistema - Debitmatis

Srauto matavimo diapazonas 0,25 - 20 L/min

Srauto matavimo klaida

Išmatuojamas skystis Laidumas > 50 μS/cm, tipiniai skysčiai: vandentiekio vanduo arba vandeniniai organiniai ar neorganiniai pesticidai

Daugiakryptis kliūčių išvengimo radaras

Modelis RD2424R

Darbinis dažnis SRRC/NCC/FCC: 24,05–24,25 GHz, MIC/KCC/CE: 24,05–24,25 GHz

Darbinės galios sąnaudos 12 W

Ekvivalentinės izotropinės spinduliuotės galios (EIRP) SRRC:

Aukščio palaikymas ir reljefo pritaikymas Aukščio matavimo diapazonas: 1-30 m, Aukščio priežiūros diapazonas: 1,5-15 m, Maksimalus nuolydis kalno režimu: 35°

Kliūčių išvengimo sistema Matomas atstumas: 1,5-30 m, Žiūrėjimo kampas (FOV): Horizontalus: 360°, vertikalus: ±15°, Naudojimo sąlygos: Santykinis drono aukštis turi būti didesnis nei 1,5 m, o greitis mažesnis nei 7 m/s, saugus atstumas: 2,5 m (atstumas tarp oro sraigto galo ir kliūties po to, kai dronas sulėtėja iki pakylėjimo), Kliūčių išvengimo kryptis: Horizontaliai įvairiakryptis kliūčių išvengimas

Atsparumo vandeniui klasė IP67

Iš viršaus matomas radaras

Modelis RD2414U

Darbinis dažnis SRRC/NCC/FCC: 24,05–24,25 GHz, MIC/KCC/CE: 24,05–24,25 GHz

Viršutinių kliūčių išvengimas Matomas atstumas: 1,5–10 m, Žiūrėjimo kampas (FOV): 80°, Naudojimo sąlygos: Kilimo, tūpimo ir kopimo metu, kai santykinis atstumas tarp drono ir aukščiau esančio objekto yra didesnis nei 1,5 m, Saugus atstumas: 2 m (atstumas tarp aukščiausio taško drono viršuje ir kliūties, kai dronas stabdo ir stabiliai pakyla), kliūčių išvengimo kryptis: virš drono

Atsparumo vandeniui klasė IP67

Ekvivalentinės izotropinės spinduliuotės galios (EIRP) SRRC:

Darbinės galios sąnaudos 4 W

Baterija

Modelis BAX501-29 000 mAh-51,8 V

Svoris apie 10,1 kg

Iškrovos greitis 11,5C

Atsparumo vandeniui klasė IP54 su plokštės lygio apsauga nuo sodinimo

Talpa 29 000 mAh

Įtampa 51,8 V

Nuotolinio valdymo pultas

Modelis RM500-ENT

„Ocusync Industry Edition“ veikimo dažnis 2,4000–2,4835 GHz, 5,725–5,850 GHz

Efektyvus signalo diapazonas esant Ocusync Industry Edition veikimo dažniui (be trukdžių ir blokavimo) SRRC: 5 km; MIC/KCC/CE: 4 km; FCC: 7 km (matuojama, kai drono darbinis aukštis yra 2,5 m)

Ocusync Industry Edition 2,4 GHz, SRRC/CE/MIC/KCC veikimo dažnio EIRP: 18,5 dBm; FCC: 29,5 dBm; 5,8 GHz SRRC: 20,5 dBm; FCC: 28,5 dBm CE: 12,5 dBm

„Wi-Fi“ protokolai „Wi-Fi Direct“, „Wireless Display“ ir „802.11a/g/n/ac“ Palaiko 2 × 2 MIMO Wi-Fi

„Wi-Fi“ veikimo dažnis 2,4000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

„Wi-Fi“ EIRP 2,4 GHz SRRC/CE: 18,5 dBm; FCC/MIC/KCC: 20,5 dBm; 5,2 GHz SRRC/FCC/CE/MIC: 14 dBm; KCC: 10 dBm; 5,8 GHz SRRC/FCC: 18 dBm; CE/KCC: 12 dBm;

Bluetooth protokolas Bluetooth 4.2

Bluetooth veikimo dažnis 2,4000 - 2,4835 GHz

Bluetooth EIRP SRRC/MIC/FCC/CE/KCC: 6,5 dBm

Padėties nustatymas GPS+GLONASS dvigubu režimu

Ekranas 5,5 colio ekranas, kurio skiriamoji geba yra 1920 × 1080, ryškumas 1000 cd/m² ir Android OS

Operacinė atmintis (RAM) 4GB LPDDR4

Atminties vieta (ROM) „microSD“ kortelė su 32 GB ir praplečiama saugykla iki 128 GB, perdavimo greitis įvertintas kaip UHS-I 3 greičio klasė

HDMI HDMI 1.4

Palaikomi dronai T30 ir T10 žemės ūkio dronai

Darbinės galios sąnaudos 18 W

Darbinė aplinkos temperatūra nuo -10℃ iki 40℃

Laikymo aplinkos temperatūra nuo -30 ℃ iki 60 ℃ (per 1 mėnesį) -30 ℃ iki 45 ℃ (daugiau nei 1 mėnesį ir mažiau nei 3 mėnesius) -30 ℃ iki 35 ℃ (daugiau nei 3 mėnesius ir mažiau nei 6 mėnesius) -30 ℃ iki 25 ℃ (daugiau nei 6 mėnesius) (su įmontuotomis baterijomis, įkrautomis iki 40% iki 60%)

Įkrovimo aplinkos temperatūra nuo 5 ℃ iki 40 ℃

Įmontuotos nuotolinio valdymo pulto baterijos

Integruotos baterijos 18650 ličio jonų baterija (5 000 mAh esant 7,2 V)

Baterijos veikimo laikas 2 valandos

Įkrovimo būdas Naudokite standartinį 12V/2A USB greitąjį įkroviklį

Įkrovimo laikas 2,5 valandos (naudokite 12V/2A USB greitąjį įkroviklį, kai nuotolinio valdymo pultas išjungtas)

Nuotolinio valdymo pultelio USB-A prievado maitinimo srovė/įtampa 5 V / 1,5 A

Išorinė išmanioji nuotolinio valdymo pulto baterija

Modelis WB37-4 920 mAh-7,6 V

Baterijos tipas 2S LiPo

Talpa 4 920 mAh

Įtampa 7,6 V

Talpa 37,39 Wh

Įkrovimo aplinkos temperatūra nuo 5 ℃ iki 40 ℃

Baterijos veikimo laikas 2 valandos

Nuotolinio valdymo pulto išorinės išmaniosios baterijos įkrovimo asistentas

Modelis WCH2

Įėjimo įtampa 17,3 - 26,2 V

Išėjimo įtampa ir srovė 8,7V ir 6A

Darbinė aplinkos temperatūra nuo 5 ℃ iki 40 ℃

Išorinio išmaniojo akumuliatoriaus įkrovimo asistento maitinimo adapteris

Modelis A14-057N1A

Įėjimo įtampa 100 - 240V ir 50/60 Hz

Išėjimo įtampa 17,4 V

Nominali galia 57 W

T30 barstymo sistema 3.0

Barstymo sistemos svoris 3,9 kg

Maksimalus atidarymo plotas 44,6 cm²

Naudojamos medžiagos Kietos sausos dalelės, kurių skersmuo nuo 0,5 iki 5 mm

Barstymo bako tūris 40L

Maksimali barstymo bako apkrova 35kg

Atsparumo vandeniui klasė IP67

Įėjimo įtampa Galia: 60V Valdymas:15V

Maksimali galia 60V@250W, 15V@50W

Rekomenduojama darbo aplinkos temperatūra nuo 0 ℃ iki 40 ℃

Matmenys 560×435×320mm

Maksimalus sukimosi greitis 1300 RPM

T30 išmanusis įkrovimo tvarkyklė

Matmenys 300×280×230 mm

Bendras svoris 11,5 kg

Įėjimo įtampa 100-264 Vac

Išėjimo įtampa 40-60 V

Nominali galia 7200

Įkrovimo srovė 120A

Įkrovimo laikas Visiškai įkraunama baterija per 9–12 minučių

Įkrovimo įtampos tikslumas +/-0,1 V

Įkrovimo srovės tikslumas +/-1 A

Išvesties kanalo kiekis 2

Apsaugos funkcijos nuo perkaitimo, per didelės įtampos, per žemos įtampos, trumpojo jungimo ir ventiliatoriaus užstrigimo

Įkrovimo aplinkos temperatūra nuo -20 ℃ iki 45 ℃

Įkrovimo sauga Kintamosios srovės laido apsauga, maitinimo laido apsauga ir įkrovimo jungties apsauga
