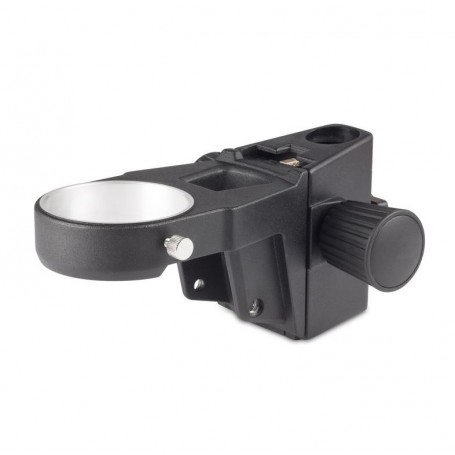

Motic Headmount Hodeholder ESD (uten belysning) for Ø 32mm stang og Ø 76mm hode (46647)

SZM-171 ESD-hodeholderen er spesifikt designet for bruk i elektrostatisk-sensitive industrier, og gir sikker støtte for mikroskophoder uten innebygd belysning. Den er kompatibel med 32 mm diameter stenger og 76 mm diameter mikroskophoder, noe som gjør den egnet for en rekke profesjonelle og tekniske miljøer. Denne hodeholderen er et ideelt valg for oppsett der ekstern belysning brukes og ESD-beskyttelse er nødvendig.

ESD-versjon: Egnet for elektrostatisk-sensitive industrier
Belysning: Ingen (uten belysning)
Stangkompatibilitet: For 32 mm diameter stang
Hodekompatibilitet: For 76 mm diameter hode

SMZ-171 Serien Oversikt

SMZ-171 Stereo Zoom Mikroskop representerer en forbedret tillegg til Motics etablerte SMZ Stereo-serie. Denne modellen inkorporerer nye materialer for ESD-kompatibilitet og optimaliserte LED-belysningsalternativer, noe som gjør den til en allsidig plattform for en rekke biologiske og materialvitenskapelige applikasjoner. Dens avanserte optiske ytelse og brede tilbehørsutvalg gjør den egnet for både rutine- og forskningsoppgaver, fra biologisk og medisinsk prøveforberedelse til industriell kvalitetskontroll og inspeksjon. SMZ-171 leverer konsekvent klare, forvrengningsfrie bilder, takket være sitt Greenough optiske system, som har et 6,7:1 zoomområde og parfokalitet ved alle forstørrelser. Den 5-posisjons klikkstoppmekanismen innenfor det kontinuerlige zoomsystemet tillater presise forstørrelsesinnstillinger for repeterbare målinger. Med en standard arbeidsavstand på 110 mm er det rikelig med plass for prøvevisning og manipulering. Forbedret dybdeskarphet sikrer skarpe, tredimensjonale oppreiste bilder. SMZ-171 kan også enkelt konverteres til en dokumentasjonsstasjon ved å pare den med et Moticam-kamera.

• Greenough Optisk System

• Akromatiske optikker med soppbehandling

• Vidvinkel binokulær eller trinokulær observasjonstube i en 45° vinkel (lysforskyvning 0:100 til høyre okular/trinotube i fotoposisjon)

• Vidvinkel høy øyepunkt okularer, WF 10X/23, med diopterjustering (+/- 5 dpt)

• Interpupillær avstand: 48-75 mm

• Zoomforhold: 6,7:1 med 5 klikkstopp

• Standard forstørrelse: 7,5X-50X

• Arbeidsavstand: 110 mm

Zoomområde

SMZ-171 muliggjør sømløs overgang fra makro til mikrosyn med et 6,7:1 zoomforhold, og tilbyr et standard forstørrelsesområde fra 7,5x til 50x. Det parfokale optiske systemet eliminerer behovet for fokusjustering under zooming. Hjelpeobjektiver og okularer kan ytterligere utvide det totale forstørrelsesområdet fra 2,25X opp til 200X.

Hjelpeobjektiver

Med en arbeidsavstand på 110 mm gir SMZ-171 tilstrekkelig plass for prøvemanipulering ved ulike forstørrelser. Ved den laveste zoominnstillingen med 10X okularer er det maksimale feltets diameter 30,7 mm.

Okularer

De standard vidvinkel 10x/23 mm okularene er designet for komfort, selv for brukere som bruker briller. Hvert okular har en individuell diopterjustering (+/- 5 dpt), og gummiøyebeskyttere bidrar til å redusere strølys og forbedre visningskomforten. Serien tilbyr også okularer med forskjellige forstørrelser og et utvalg av retikler for måling.

Tredimensjonal Avbildning

Greenough Optisk System, med fullt separerte optiske baner, leverer imponerende, forvrengningsfrie 3D-bilder og høy oppløsningsevne, opp til 460 lp/mm med et 2x hjelpeobjektiv.

Arbeidsavstand

Standardkonfigurasjonen gir en arbeidsavstand på 110 mm, som kan utvides til 301 mm med et ekstra hjelpeobjektiv. Lavere objektivforstørrelser kan kompenseres ved å bruke okularer med høyere forstørrelse, opptil 20x.

SMZ-171 optiske hoder er tilgjengelige i binokulære eller trinokulære versjoner med en 45° synsvinkel, 10X okularer og et innebygd 1X objektiv. Den interpupillære avstanden kan justeres fra 48 mm til 75 mm. For spesialiserte applikasjoner er et binokulært hode med en 60° synsvinkel tilgjengelig. Alle optikker er behandlet for å motstå sopp, noe som gjør mikroskopet egnet for fuktige miljøer. SMZ-171 kan monteres på ulike stativer, inkludert klassiske polstativ (32 mm diameter) og nye armstativ, begge tilgjengelige i ESD-versjoner for elektrostatisk følsomme miljøer.

Modulær konfigurasjon

SMZ-171 tilbyr et modulært system for å imøtekomme ulike arbeidsplassbehov. Industrielle bomstativ kan brukes for større prøver, erstatte basestativ og øke fleksibiliteten. Alle stativer krever separate belysningssystemer tilpasset prøven.

Belysning

Riktig belysning er essensielt for stereomikroskopi. SMZ-171 støtter en rekke belysningsalternativer, inkludert ringlys for skyggefri avbildning og enveisbelysere for å fremheve overflatestrukturer, ved bruk av en kald lyskilde og lysleder.

Digital dokumentasjon

SMZ-171 kan kombineres med Moticam digitalkameraer for live avbildning og dokumentasjon. Alle Motic-kameraer inkluderer programvare som forvandler mikroskopet til en arbeidsstasjon for analyse og dokumentasjon. Den trinokulære versjonen tillater bruk av forskjellige kameratilpassere, avhengig av kameraets brikkestørrelse.

Tilbehør

• Glidestadium: 360° roterbar for jevn, flerveis prøvebevegelse

• X/Y-stadium: Festbar med et bevegelsesområde på 76 x 54 mm for presis toveis bevegelse

• Polarisator og analysator: For å analysere dobbeltbrytning i transparente materialer

• Mørkefeltinnsats: Irisblender for å justere belysningsåpningen for å matche objektivets numeriske blenderåpning

Spesifikasjoner

• Optikk: Ikke relevant

• Belysning: Ingen

• Lampe type: Ikke relevant

• Fokusering: Grov bevegelse

• Prøvestadium: Ikke relevant

• Spesielle funksjoner: Vidvinkelokular ikke inkludert

• Farge: Svart

• Kompatibel med: SMZ-171-serien

• Egnet for: Industrielle applikasjoner, odontoteknikk, halvlederteknologi
