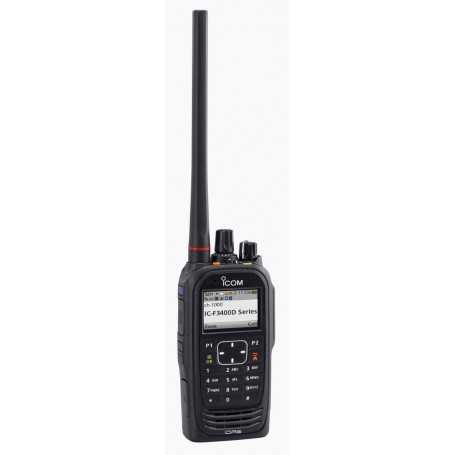

Icom IC-F3400DT VHF håndholdt IDAS-radio

Trunking (NXDN Type-D eller dPMR Mode 3)

IDAS-trunking kan binde flere kanaler og effektivt dele det begrensede antallet kanaler med et stort antall brukere.

* Lisensnøkkel (ISL-UGMTR for NXDN Type-D eller ISL-UGMD3 for dPMR Mode 3) kreves.

Multi-Site Connectivity

Koble til to eller flere repeatersteder over IP-nettverket og utvide kommunikasjonsdekningen. Multi-site-tilkoblingen kan brukes på både konvensjonelle og trunking-moduser.

Stemmeskanning

Når den brukes i et konvensjonelt multi-site system, søker IDAS-radioen etter et optimalt repeatersted og velger automatisk repeateren. Nyttig for brukere som beveger seg over et stort område.

Blandingsmodusdrift (NXDN-konvensjonell og dPMR-modus 1/2)

IDAS-radioen kan motta både analoge og digitale modussignaler på en kanal og kan svare enten i analog eller digital modus i henhold til den mottatte modusen. Du kan delvis introdusere IDAS-radioene, mens du fortsatt bruker de eksisterende analoge radioene i et system.

Oppgradering av lisensnøkkel

Nødvendige funksjoner som trunking-kapasitet, kanalkapasitet, AES-kryptering og andre funksjoner kan legges til med lisensnøkkelalternativer. IDAS-radioene kan oppgraderes og tilpasses for å møte dine spesifikke behov.

Effektivitet for styring av system / radioenhet

Over-the-air-programmering (OTAP)

OTAP-funksjonen lar deg distribuere en radiokonfigurasjonsfil over-the-air for å oppdatere IDAS-radioene. Spar mye tid uten å måtte returnere radioen for omprogrammering.

* OTAP-behandlingsprogramvare (CS-OTPM1) kreves.

Systemkonfigurasjonsfil (SCF) (dPMR-modus 3)

Icom dPMR Mode 3 systemserver kan eksportere en SCF som inkluderer vanlige systemparametere, og IDAS-radioen kan importere SCF for ytterligere programmeringseffektivitet.

Grunnleggende radiofunksjoner

Liten, slank og smart

Den kompakte kroppen er gjort mulig fra nye tekniske teknikker, inkludert bruk av en tilpasset SoC (System-on-a-Chip) og flatt arktastatur. De slanke dimensjonene er også supplert med redusert strømforbruk, noe som gir mulighet for en tynnere batteripakke.

Farge-LCD og forbedret brukergrensesnitt

En høyoppløselig farge-LCD og nytt brukergrensesnitt er tatt i bruk. Farge-LCD-en forbedrer synligheten både i naturlig og innendørs belysning, med nattmodus LCD-innstilling som et alternativ for bruk om natten eller dårlige lysforhold. Funksjoner kan enkelt stilles inn ved å følge lett forståelige ikoner og menyelementer.

* For IC-F3400DT/F3400DS/F3400DPT/F3400DPS/F4400DT/F4400DS/F4400DPT/F4400DPS (skjermtype)

Driftskomfort

OAA-funksjonen sender eget aliasnavn med et anrop til mottakere og viser automatisk innringerens navn på mottakerens display. Det eliminerer behovet for å programmere anropslisten til hver radio, når en ny radio legges inn eller eksisterende radio sendes til en annen person.

Håndfri betjening med Bluetooth®-hodesett*1

Den innebygde Bluetooth®-modulen*1 gir fjernbetjening og håndfri kommunikasjon sammen med et tredjepartshodesett (for eksempel 3M™ Peltor™ WS™ 5-serien)*2.

*1 versjon uten Bluetooth også tilgjengelig. Spør din forhandler for detaljer. *2 Tilgjengelige funksjoner avhenger av sammenkoblede Bluetooth-enheter. Icom garanterer ikke alle funksjoner og ytelsen til Bluetooth-headsettet.

Digitalt stemmeopptak

IDAS-radioen kan ta opp innkommende og utgående samtaler, og brukeren kan sjekke innspilt kommunikasjon i tilfelle. Når et 32 GB microSD*-kort brukes, vil en Maks. 500 timers opptak er mulig. Følgende informasjon kan bygges inn i WAV-filen; bruker-IDer, GPS-posisjon, frekvens, AF-volum, RSSI, etc.

(Avhengig av innstilling).

* Et microSD-kort kreves separat.

Vibrasjonsvarsel

Når et anrop mottas, vibrerer IDAS-radioen kraftig nok til at det innkommende anropet kan merkes gjennom tunge klær.

Flere språk

Funksjoner og menyelementer kan programmeres på et annet språk enn engelsk. Kyrilliske og forenklede kinesiske skrifter støttes.

Stemmekunngjøring

De nye IDAS-radioene kan varsle kanalnummer, sone og kanaltype med talemelding. Denne funksjonen er praktisk for å gjøre radiojusteringer uten å måtte se på radioen. Talekunngjøringer kan erstattes med tilpassede meldinger.

• Meldinger på opptil 100 tegn
• Status melding
• Pip for lavt batteri
• Normal, prioritet og stemmeskanning
• Intern klokke

Trygghet og sikkerhet

AES/DES-kryptering med over-the-air-rekeying (OTAR)

For digital kommunikasjonssikkerhet gir IDAS-radioen grunnleggende 4-tasters DES-kryptering som standard og oppgradert til 64-tasters DES med valgfri UT-134. Når den brukes med valgfri UT-134 og lisensnøkkel (ISL-AKAES), er AES-krypteringen med OTAR-funksjonen tilgjengelig. OTAR-funksjonen tillater oppdatering av krypteringsnøkler over radiokanalen.

* OTAR-behandlingsprogramvaren (CS-OTAR1) er påkrevd.

Nødanrop av Man Down og Motion/Stationary Detection

For å fjernovervåke arbeidernes sikkerhet, har IDAS håndholdt radio fire nødrelaterte funksjoner: bevegelsesdeteksjon, stasjonær deteksjon, mann ned og alenearbeiderfunksjoner. Hvis en av disse funksjonene er aktivert, sender radioen automatisk et nødsignal.

Radio Kill, Stun and Revive

Hvis en radio mistes eller blir stjålet, deaktiverer radioavbrytingsfunksjonen radioen trådløst for å redusere en sikkerhetstrussel. Når radioen bedøve-kommandoen mottas, vil alle funksjoner være midlertidig låst ute til en Revive-kommando mottas eller brukerpassordet skrives inn.

• Funksjoner for fjernkontroll (NXDN)/ Ambience lytting (dPMR).
• Slå PÅ passord
• Overvåkingsfunksjon
• Taktisk gruppefunksjon for midlertidig omgruppering av brukergrupper

Lydkvalitet

Aktiv støydemping

Den aktive støydemperen hjelper til med å gi klar lyd, samtidig som den undertrykker bakgrunnsstøy. Funksjonen forbedrer både den overførte stemmen og innkommende anrop. Radiobrukeren trenger ikke å rope inn i mikrofonen selv under ekstremt støyende omgivelser.

Lyd-equalizer-effekt

Lyd-equalizeren lar deg skreddersy lydtonen for å optimalisere stemmekvaliteten i ulike bruksmiljøer.

• 14-pins ACC-kontakt med BTL-forsterkerutgang
• AquaQuake™ dreneringsfunksjon fjerner vann fra høyttalergrillen
• Lydkompander
• Beat avbryt

Datakommunikasjon

Innebygd GPS-mottaker

IDAS-radioen kan brukes som et transparent datamodem som overfører ulike data opp til 3600 bps over radiokanalen. NXDN 12,5 kHz digital modus dobler datahastigheten.

Posisjonsdataene kan sendes med taleanrop eller statusanrop og kan brukes med et tredjeparts AVL-system (Automatic Vehicle Location). GPS-loggfunksjonene logger brukerposisjonsdata med jevne mellomrom.

USB-port for PC-tilkobling

IDAS-radioen kan kobles til en PC via en USB-port for programmering av radioer og tilgang til det installerte microSD-kortet i masselagringsmodus.

• Seriell kommunikasjonsgrensesnitt med Bluetooth® * for trådløs tilkobling
• Radioprogrammering gjennom et microSD-kort

* Versjon uten Bluetooth også tilgjengelig. Spør din forhandler for detaljer.

Noen funksjoner og alternativer vil være tilgjengelige i fremtiden.

Spesifikasjoner

Generell

Frekvensområde (NXDN) (* Avhengig av versjon) 136–174MHz

Frekvensområde (dPMR) 136–174MHz

Antall kanaler 1024 kanaler /128 soner, 4000 kanaler /128 soner (valgfritt), 32 kanaler /2 soner (ikke-visningstype)

Emisjonstype (NXDN) (* Avhengig av versjon) 16K0F3E, 14K0F3E, 11K0F3E, 8K50F3E ,8K30F1E/D, 4K00F1E/D

Type emisjon (dPMR) (* Avhengig av versjon) 16K0F3E, 14K0F3E, 8K50F3E, 4K00F1E/D

Krav til strømforsyning 7,5V DC nominell

Strømavløp (ca.) Tx (Høy) 1,5A Rx (Maks./Standby) 580 mA (Intern SP)/140 mA

Antenneimpedans 50Ω

Driftstemperaturområde –30 °C til +60 °C; –22 °F til +140 °F (radiospesifikasjoner)

Dimensjoner (B×H×D) (Projeksjoner ikke inkludert) 53,6 × 123,5 × 29,3 mm; 2,1 × 4,9 × 1,2 tommer (med BP-284)

Vekt (ca.) 215 g; 7,6 oz (hovedenhet), 340 g; 12,0 oz (med BP-284, MB-133 og FA-S81VS)

Sender

Utgangseffekt (Hi, L2, L1) (Avhengig av versjon) 5 W, 2 W, 1 W

Frekvensstabilitet ±1,0 ppm

Falske utslipp USA 80 dB type, EUR 0,25 μW (≤ 1 GHz), 1,0 μW (> 1 GHz)

FM Brum og støy (W/N) 55/55 dB typ.

Lydharmonisk forvrengning (AF 1kHz 40 % avvik) 0,5 % typ.

FSK feil 1% typ. (DVN/DN)

Mottaker

Følsomhet 12dB SINAD 0,22 μV typ., 20 dB SINAD (W/N) –5,5/–2,5 dBμV emf typ., 1 % BER (DVN/DN) –5,5/–4,0 dBμV emf typ.

Tilstøtende kanal (W/N) 80/76 dB typ. (DVN/DN) 71/70 dB type.

Falsk responsavvisning 81 dB typ.

Intermodulasjonsavvisning Analog (USA) 75 dB typ., Analog (EUR) 67 dB typ., DVN/DN 72 dBμV emf typ./ –41 dBm typ.

Lyd utgangseffekt Intern SP (Med 8 Ω belastning) 1300 mW typ. (ved 5 % forvrengning) Ekstern SP (Med 8 Ω belastning) 1000 mW typ. (ved 5 % forvrengning)/ 1300 mW typ. (med HM-222H ved 5 % dist.)
