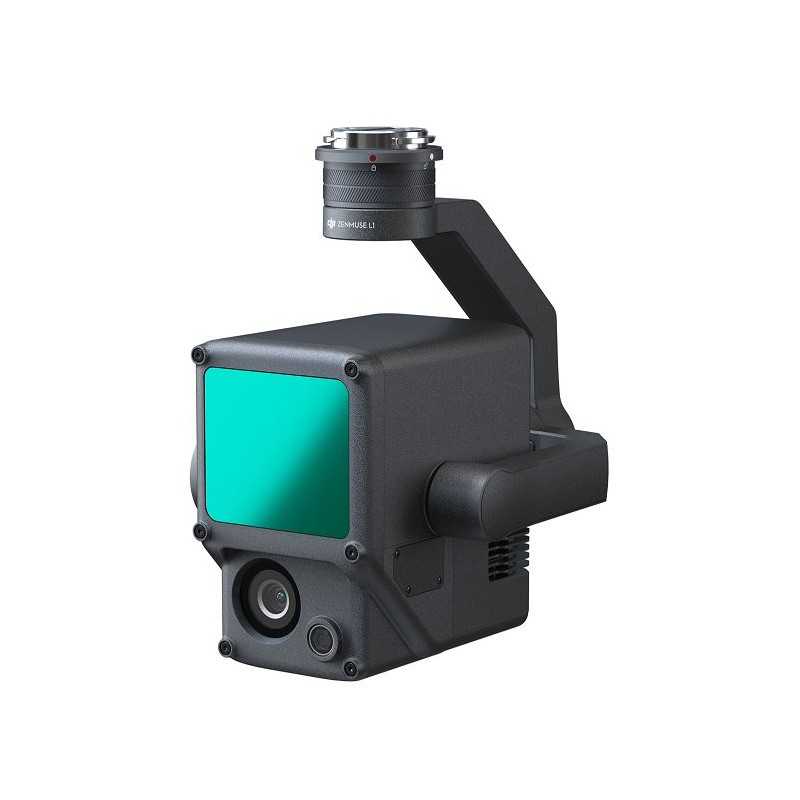

DJI Zenmuse L1 (ЕС) SP

6 месяцев бесплатного использования DJI Terra!

Решение Lidar + RGB для аэросъемки

Zenmuse L1 объединяет модуль Livox Lidar, высокоточный IMU и камеру с 1-дюймовым CMOS на 3-осевом стабилизированном подвесе. При использовании с Matrice 300 RTK и DJI Terra L1 образует комплексное решение, которое предоставляет вам 3D-данные в режиме реального времени в течение дня, эффективно фиксируя детали сложных структур и предоставляя высокоточные реконструированные модели.

• Интегрирует модуль Lidar, камеру RGB и высокоточный IMU.
• Высокая эффективность 2 км2 за один полет
• Высокая точность Вертикальная точность: 5 см / Горизонтальная точность: 10 см
• Скорость начисления очков: 240 000 баллов/с
• Поддерживает 3 возврата
• Дальность обнаружения: 450 м (отражательная способность 80%, 0 клк)
• Степень защиты от проникновения IP54
• Облако точек в режиме реального времени

Оцифровка без компромиссов

Исключительная эффективность

Создавайте полноцветные модели облаков точек в режиме реального времени или собирайте данные облаков точек площадью 2 км2 за один полет, используя лидарный модуль Livox frame с углом обзора 70° и камерой видимого света с 1-дюймовым датчиком.

Непревзойденная точность

Визуализация реконструкций с точностью до сантиметра благодаря высокоточному IMU, датчику зрения для точного позиционирования и включению данных GNSS.

Готов, когда вы

Степень защиты IP54 позволяет использовать L1 в дождливую или туманную погоду. Метод активного сканирования модуля Lidar позволяет вам летать ночью.

Визуализируйте данные во время полета. Лидарный модуль Livox

-Frame Lidar с эффективными результатами облака точек до 100%

-Дальность обнаружения: 450 м (отражательная способность 80%, 0 клк) / 190 м (отражательная способность 10 %, 100 клк)

- Эффективная ставка очков: 240 000 pts/s

-Поддерживает 3 возврата

-Неповторяющийся шаблон сканирования, Повторяющийся шаблон сканирования

Все на виду. RGB-камера

- 20 МП

- 1-дюймовый КМОП

- Механический затвор

Точные детали в вашем распоряжении. Высокоточный IMU

- Датчик зрения для точности позиционирования

-GNSS, IMU, слияние данных RGB

Воссоздайте мир в трехмерных облаках точек

Облако точек в режиме реального времени

Облака точек в режиме реального времени обеспечивают немедленную информацию на месте, поэтому операторы получают информацию для быстрого принятия важных решений.

Вы также можете проверить качество полевых работ, проверяя данные облака точек сразу после каждого полета.

Измерение и аннотация

Получите и сообщите критические размеры модели облака точек, используя измерения и аннотации.

Универсальная постобработка

DJI Terra объединяет данные IMU и GNSS для расчетов облака точек и видимого света, а также выполняет расчеты данных POS, чтобы вы могли легко создавать реконструированные модели и отчеты о точности.

Сценарии применения

Топографическая картография

Быстро создавайте топографические карты, используя точные цифровые модели высот.

AEC и геодезия

Управляйте полным жизненным циклом проекта, используя высокоточные облака точек и 3D-модели.

Аварийного реагирования

В любое время дня собирайте важную информацию в режиме реального времени, используя облака точек в реальном цвете.

Правоохранительные органы

Получите ситуационную осведомленность и криминалистическую информацию в режиме реального времени, чтобы принимать обоснованные решения на месте.

Энергетика и инфраструктура

Детально моделируйте разреженные или сложные структуры, чтобы управлять ими эффективно и безопасно.

Управление сельским и лесным хозяйством

Получите представление о плотности растительности, площади, объеме запасов, ширине полога и тенденциях роста.

Спецификации

Общий

Название продукта Zenmuse L1

Размеры 152×110×169 мм

Вес 930±10 г

Мощность Типичная: 30 Вт; Макс.: 60 Вт

IP-рейтинг IP54

Поддерживаемый Matrice 300 RTK для самолетов

Диапазон рабочих температур от -20° до 50° C (от -4° до 122° F); от 0° до 50° C (от 32° до 122° F) (при использовании картографической камеры RGB)

Диапазон температур хранения от -20° до 60° C (от -4° до 140° F)

Производительность системы

Дальность обнаружения 450 м при коэффициенте отражения 80%, 0 клк; 190 м при коэффициенте отражения 10%, 100 клк

Балловая ставка Однократный возврат: макс. 240 000 точек/с; Многократный возврат: макс. 480 000 точек/с

Точность системы (RMS 1σ)1 По горизонтали: 10 см на 50 м По вертикали: 5 см на 50 м

Режимы окраски облака точек в реальном времени Отражение, высота, расстояние, RGB

Лидар

Точность определения дальности (RMS 1σ)2 3 см на 100 м

Максимальная поддерживаемая доходность 3

Режимы сканирования Неповторяющийся шаблон сканирования, Повторяющийся шаблон сканирования

FOV Неповторяющийся шаблон сканирования: 70,4° (по горизонтали) × 77,2° (по вертикали); Повторяющийся шаблон сканирования: 70,4° (по горизонтали) × 4,5° (по вертикали)

Класс лазерной безопасности 1 (IEC 60825-1:2014) (безопасность для глаз)

Инерциальная навигационная система

Частота обновления IMU 200 Гц

Диапазон акселерометра ±8 g

Диапазон измерения угловой скорости ±2000 dps

Точность рыскания (RMS 1σ)1 В реальном времени: 0,3°, Постобработка: 0,15°

Точность по тангажу/крену (RMS 1σ)1 В реальном времени: 0,05°, Постобработка: 0,025°

Вспомогательный датчик позиционирования

Разрешение 1280×960

Угол обзора 95°

Картографическая RGB-камера

Размер сенсора 1 дюйм

Эффективные пиксели 20 МП

Размер фото 5472×3078 (16:9); 4864×3648 (4:3); 5472×3648 (3:2)

Фокусное расстояние 8,8 мм / 24 мм (эквивалентно)

Скорость затвора Механическая скорость затвора: 1/2000 - 8 с; Скорость электронного затвора: 1/8000 – 8 с

ISO видео: 100–3200 (авто), 100–6400 (ручной); Фото: 100–3200 (Авто), 100–12800 (Ручной)

Диапазон диафрагмы от f/2,8 до f/11

Поддерживаемая файловая система FAT (≤32 ГБ); exFAT (>32 ГБ)

Формат фото JPEG

Формат видео MOV, MP4

Разрешение видео H.264, 4K : 3840×2160 30p

подвес

Стабилизированная система по 3 осям (наклон, поворот, панорамирование)

Диапазон угловой вибрации 0,01°

Съемное крепление DJI SKYPORT

Механический диапазон наклона: от -120° до +30°; Панорамирование: ±320°

Режимы работы Follow/Free/Re-center

Хранилище данных

Хранение необработанных данных Фото/IMU/хранилище данных облака точек/GNSS/калибровочные файлы

Поддерживаемые карты microSD microSD: скорость последовательной записи 50 МБ/с или выше и рейтинг скорости UHS-I Speed Grade 3 или выше; Максимальная емкость: 256 ГБ

Рекомендуемые карты microSD

SanDisk Extreme 128 ГБ UHS-I, класс скорости 3

SanDisk Extreme 64 ГБ UHS-I, класс скорости 3

SanDisk Extreme 32 ГБ UHS-I, класс скорости 3

SanDisk Extreme 16 ГБ UHS-I, класс скорости 3

Lexar 1066x 128 ГБ U3

Самсунг EVO Плюс 128 ГБ

Программное обеспечение для постобработки

Поддерживаемое программное обеспечение DJI Terra

Формат данных DJI Terra поддерживает экспорт моделей облака точек стандартного формата: Формат облака точек: формат PNTS/LAS/PLY/PCD/S3MB
