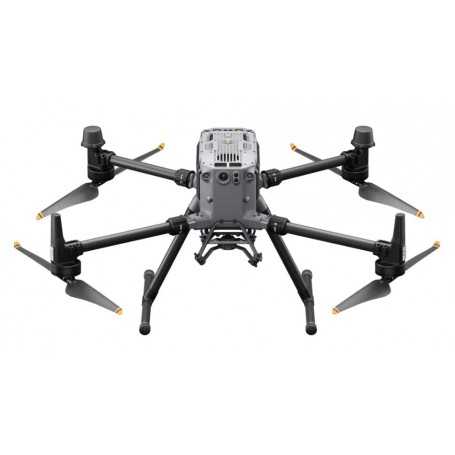

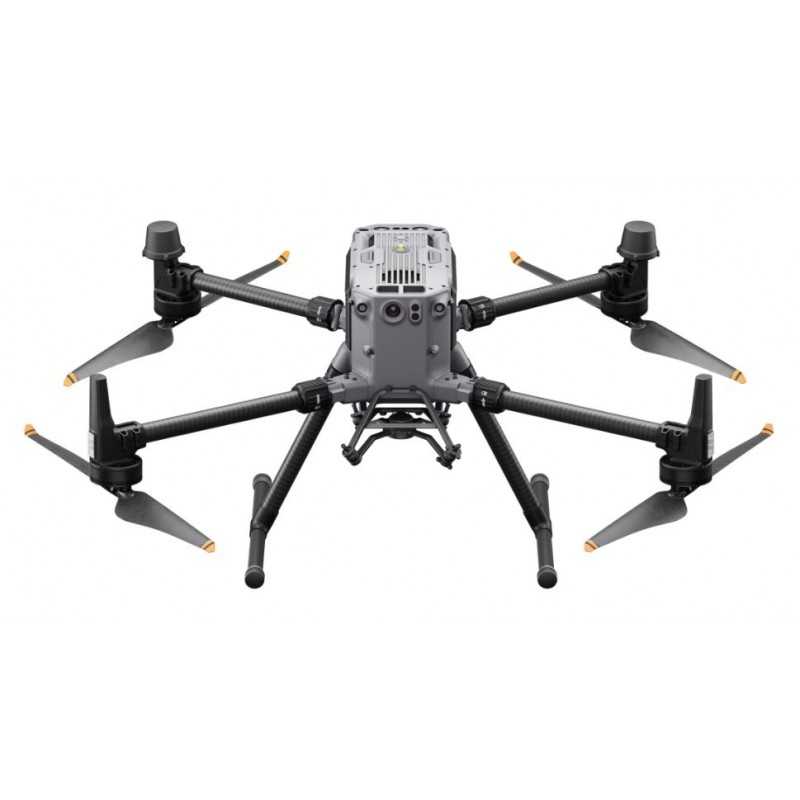

DJI Matrice 350 RTK Drönare + Zenmuse H20N

Matrice 350 RTK, en uppgraderad flaggskeppsplattform för drönare, sätter ett nytt riktmärke för branschen. Denna nästa generations drönarplattform har ett helt nytt videoöverföringssystem och kontrollupplevelse, ett effektivare batterisystem och mer omfattande säkerhetsfunktioner, såväl som robusta nyttolast- och expansionsmöjligheter. Den är fullt utrustad för att injicera innovativ styrka i alla flygoperationer.

• Max flygtid 55 min
• IP55-klassificering
• DJI O3 Enterprise Transmission
• DJI RC Plus
• 400 battericykler
• 6-riktningsavkänning och positionering
• Night-Vision FPV-kamera
• Stöd för flera nyttolaster

Kraftfull flygprestanda utan ansträngning

Byggd robust, Matrice 350 RTK har kraftfull framdrivning, förbättrad skyddsklassning och utmärkt flygprestanda, vilket gör att den utan ansträngning kan hantera en mängd olika utmaningar.

• IP55 skyddsklass
• 2,7 kg Max nyttolast
• 7000 m Max flyghöjd
• 12 m/s Max vindhastighetsmotstånd
• -20° till 50° C (-4° till 122° F) Driftstemperatur

Håll dig stabil med nytt transmissionssystem

O3 Enterprise Transmission

Matris 350 RTK antar DJI O3 Enterprise Transmission, som stöder trippelkanals 1080p HD live-feeds, och ett maximalt överföringsavstånd på 20 km. Både flygplanet och fjärrkontrollen har ett transceiversystem med fyra antenner, som intelligent kan välja de två optimala antennerna för att sända signaler, medan de fyra antennerna tar emot signaler samtidigt. På så sätt förbättras antistörningsförmågan avsevärt och överföringsstabiliteten optimeras.

Ny kontrollupplevelse

DJI RC Plus

Utrustad med en 7-tums högljusskärm, DJI RC Plus stöder Dual Operator Mode och levereras med ett standard WB37 externt batteri som erbjuder en drifttid på upp till sex timmar, vilket möter olika driftbehov.

Byggd redo för tuffa miljöer

IP54 klassad, DJI RC Plus är dammtät och vattentät för att fungera pålitligt i dåligt väder. Driftstemperaturen är -20° till 50° C (-4° till 122° F), vilket stödjer drift dygnet runt även i mycket varma eller kalla miljöer.

Smidig och effektiv kontroll

Det finns flera knappar och rattar på framsidan, baksidan och ovansidan av fjärrkontrollen för snabb användning. Knappfunktioner kan anpassas för att passa användarnas vanor och leverera en intuitiv och flexibel upplevelse.

DJI Pilot 2

De DJI Pilot 2-appen har optimerats ytterligare för att tydligt presentera uppdragstyp och flygstatus. Enkel och smidig kontroll av flygplanet och nyttolast underlättar effektivare drift.

Uppgraderat batterisystem

Nytt system med dubbla batterier

Matrice 350 RTK är utrustad med ett nytt TB65-system med dubbla batterier, som stöder batterivarmväxling och möjliggör flera flygningar utan att stängas av. Batteriet kan laddas upp till 400 cykler, vilket minskar kostnaden för en enda flygning.

Nästa generations intelligenta batteristation

Den nya BS65 Intelligent Battery Station ger en enda lösning för batteriladdning, lagring och transport.

Flera laddningslägen

I lagringsläge laddar du batteriet till 50 %, vilket är bra för långtidsförvaring. I flygfärdigt läge laddar du snabbt flera batteriuppsättningar till 90 % för att starta driften när som helst och förlänga batteriets livslängd.

Intelligent Management

När batteristationen är ansluten till DJI RC Plus, den DJI Pilot 2-appen visar batteristatus och hälsoinformation. Dessutom kan du ställa in antalet självurladdningsdagar, uppdatera firmware, exportera loggar och komma åt andra snabba åtgärder med ett tryck.

Enkela övergångar

Batteristationen är designad med 360°-rörelsehjul för mer bekväm transport och övergångar.

Förbättrad flygsäkerhet

Armlåsindikator

Matrice 350 RTK lägger till en ny armlåsdetekteringsfunktion för att undvika risken för olåsta armärmar, vilket gör att du kan fokusera på flygningen med mer sinnesfrid.

Night-Vision FPV-kamera

Tack vare sin utmärkta mörkerseende kan FPV-kameran tydligt visa omgivningen och hindren under flygning på natten. Den fungerar tillsammans med PinPoint-funktionen för att ge bättre navigering för säker flygning, vilket hjälper till med mer säker drift på natten.

6-riktningsavkänning och positionering

Matrice 350 RTK är designad med ett sexriktat binokulärt visionsystem och ett infrarött avkänningssystem för sexriktad medvetenhet, positionering och hinderavkänning, vilket ger omfattande skydd under flygning.

CSM radar

Med CSM Radar installerad kan Matrice 350 RTK upptäcka subtila hinder uppåt eller inom det horisontella 360°-intervallet och undvika dem i tid. Det effektiva detekteringsräckvidden är upp till 30 m, vilket ytterligare förbättrar flygsäkerheten.

Flerlagers redundansdesign

Både flygplanssystemet och sensorsystemet i Matrice 350 RTK antar en redundansdesign för att maximalt säkerställa flygsäkerheten, vilket gör att du kan hantera tuffa driftsmiljöer mer självsäkert.

Kraftfulla nyttolaster

Matrice 350 RTK stöder en enkel nedåtriktad kardan, dubbla nedåtriktade kardaner och enkel uppåtriktad kardan, och har ett E-Port öppet gränssnitt. Med en maximal nyttolastkapacitet på 2,7 kg kan flygplanet bära upp till tre nyttolaster samtidigt, vilket möter behoven för olika operationsscenarier som allmän säkerhet, inspektion och kartläggning.

Intelligent drift

Högprecisionskartläggning

Matrice 350 RTK stöder Waypoint-, Mapping-, Oblique- och Linear Flight-uppdrag. Du kan använda Terrain Follow eller Smart Oblique för effektiv datainsamling. Tillsammans med DJI Terra, du kan snabbt få HD 2D och 3D digitala resultat, vilket möjliggör högprecision och högeffektiv kartläggning.

Luft-till-mark-koordination

Med funktioner som PinPoint med hög precision och molnbaserad realtidskartläggning kan Matrice 350 RTK länka samman luft, mark och moln. Efter att flygplanet har slutfört bildinsamlingen, DJI FlightHub 2 kan snabbt modellera operationsplatsen och överföra kommandoinformation till flygplanet och markoperatörerna. Både fjärrkontrollen och FlightHub 2 stödjer punkt-, linje-, ytritning och uppladdning i realtid och kan samarbeta med flygplanet för att livestreama realtidsvyn, och bryta igenom kommunikationsbarriärer för samverkan mellan luft och mark.

Automatiserad precisionsinspektion

Genom Live Mission Recording kan Matrice 350 RTK generera och lagra flygruttfiler som kan användas när som helst för att realisera automatiserad drift och göra repetitiva inspektioner inte längre tidskrävande eller ansträngningskrävande. När du använder AI Spot-Check stöder Matrice 350 RTK automatisk inramning och manuell justering av motiv för att förbättra noggrannheten vid upprepad fotografering och kvaliteten på inspektionsoperationen.

Användardatasäkerhet

• Mediedatakryptering
• Lokalt dataläge
• Rensa alla enhetsdata med ett tryck
• AES-256 Videoöverföringskryptering
• Cloud API

Ekosystem

Nyttolast SDK

Integrera en mängd olika nyttolaster från tredje part som gasdetektorer, högtalare, multispektrala sensorer, datormoduler och mer. Payload SDK stöder E-Port, SkyPort V2 och DJI X-Port, som kraftigt minskar livscykeln för utveckling av nyttolasten och maximerar potentialen för dina nyttolaster i mer olika scenarier. E-Port stöder Payload SDK V3 och senare versioner, och är kompatibel med tredjeparts Payload SDK-nyttolaster i Matrice 30-serien.

Mobil SDK

Med ett stort nätverk av mobilapplikationer från tredje part kan du låsa upp kapaciteten hos din drönarplattform för att möta specialiserade uppdragsbehov. Med hjälp av Mobile SDK stöder Matrice 350 RTK mycket anpassningsbar mobilapputveckling.

Cloud API

Med Cloud API kan du ansluta Matrice 350 RTK direkt till tredjeparts molnplattformar via DJI Pilot 2-app, åtkomst till funktioner som dataöverföring, livestream och distribution av flygvägar.

I LÅDAN

Flygplanskropp x1

Landningsställ x1

2110s Propeller (par) x1

TB65 Intelligent Flight Battery x2

DJI RC Plus fjärrkontroll x1

WB37 Intelligent Batteri x1

Reserv Gimbal Damper x4

Skruvar och verktyg

Rengöringsverktyg x1

Gummiportskydd (set) x1

Handböcker

Bärväska x1

Specifikationer

Flygplan

Mått (ovikt, utan propellrar) 810×670×430 mm (L×B×H)

Mått (hopfälld, med propellrar) 430×420×430 mm (L×B×H)

Diagonal axelavstånd 895 mm

Vikt (med enkel nedåtriktad kardan) Utan batterier: Ca. 3,77 kg; Med två TB65-batterier: Ca. 6,47 kg; Single Gimbal Dampers Max nyttolast 960 g

Max startvikt 9,2 kg

Driftsfrekvens 2.4000-2.4835 GHz, 5.150-5.250 GHz (CE: 5.170-5.250 GHz), 5.725-5.850 GHz - I vissa länder och regioner är frekvensbanden 5.1GHz och 5.8GHz förbjudna, eller endast frekvensbanden 5.GHz är förbjudna. tillåtet för inomhusbruk. Se lokala lagar och förordningar för mer information.

Sändareffekt (EIRP) 2,4000-2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,150-5,250 GHz (CE: 5,170-5,250 GHz): < 23 dBm (CE) ; 5,725-5,850 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Svävningsnoggrannhet (med måttlig eller ingen vind) Vertikal: ±0,1 m (med siktpositionering), ±0,5 m (med GNSS-positionering), ±0,1 m (med RTK-positionering); Horisontell: ±0,3 m (med siktpositionering), ±1,5 m (med GNSS-positionering), ±0,1 m (med RTK-positionering)

RTK positioneringsnoggrannhet (RTK FIX) 1 cm + 1 ppm (horisontell), 1,5 cm + 1 ppm (vertikalt)

Max vinkelhastighetsstigning: 300°/s, girning: 100°/s

Max stigningsvinkel 30° - I N-läge och med framåtseendet aktiverat: 25°.

Max uppstigningshastighet 6 m/s

Max nedstigningshastighet (vertikal) 5 m/s

Max lutad nedstigningshastighet 7 m/s

Max horisontell hastighet 23 m/s

Max flyghöjd 5000 m - Vid användning av 2110s propellrar och med startvikten ≤ 7,4 kg. ; 7000 m - Vid användning av 2112 High-Altitude Low-Noise Propellrar och med startvikten ≤ 7,2 kg.

Max vindhastighetsmotstånd 12 m/s

Max flygtid 55 minuter - Mätt med Matrice 350 RTK som flyger i cirka 8 m/s utan nyttolaster i vindstilla miljö tills batterinivån nådde 0%. Data är endast för referens. Den faktiska användningstiden kan variera beroende på flygläge, tillbehör och miljö. Var uppmärksam på påminnelser i appen.

Stöds DJI Gimbals Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 och Zenmuse L1

Stödda kardankonfigurationer Enkel nedåtriktad kardan, enkel uppåtriktad kardan, dubbla nedåtriktade kardaner, enkel nedåtriktad kardan + enkel uppåtriktad kardan, Dubbla nedåtriktad kardan + enkel uppåtriktad kardan

Inträngningsskyddsklass IP55 - IP-klassificeringen är inte permanent effektiv och kan minska på grund av slitage på produkten.

Globalt navigationssatellitsystem GPS + GLONASS + BeiDou + Galileo

Driftstemperatur -20° till 50° C (-4° till 122° F)

Fjärrkontroll

Skärm 7,02-tums LCD-pekskärm; upplösning: 1920×1200; max ljusstyrka: 1200 nits

Vikt Ca. 1,25 kg (utan WB37-batteri), ca. 1,42 kg (med WB37-batteri)

Global Navigation Satellite System GPS + Galileo + BeiDou

Inbyggd batterityp: Li-ion (6500 mAh@7,2 V), Laddningstyp: Använd batteristationen eller USB-C-snabbladdaren med en maxeffekt på 65 W (maxspänning 20 V)., Laddningstid: 2 timmar, Kemiskt system: LiNiCoAlO2

Externt batteri (WB37 Intelligent Battery) Kapacitet: 4920 mAh, Spänning: 7,6 V, Typ: Li-ion, Energi: 37,39 Wh

Kemiskt system: LiCoO2

Inträngningsskyddsklass IP54

Drifttid Inbyggt batteri: ca. 3,3 timmar; Inbyggt batteri + externt batteri: ca. 6 timmar

Driftstemperatur -20° till 50° C (-4° till 122° F)

Driftsfrekvens 2,4000-2,4835 GHz, 5,725-5,850 GHz

Sändareffekt (EIRP) 2,4000-2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,725-5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

Wi-Fi Protocol Wi-Fi 6

Wi-Fi-driftsfrekvens 2,4000-2,4835 GHz, 5,150-5,250 GHz, 5,725-5,850 GHz

Bluetooth-protokoll Bluetooth 5.1

Bluetooth-driftsfrekvens 2,4000-2,4835 GHz

Videoöverföring

Videoöverföringssystem DJI O3 Enterprise Transmission

Antenn 4 videosändningsantenner, 2T4R

Max överföringsavstånd (fri, fri från störningar) 20 km (FCC), 8 km (CE/SRRC/MIC)

Max överföringsavstånd (med störningar) Låg störning och hindrad av byggnader: ca. 0-0,5 km ; Låg störning och blockerad av träd: ca. 0,5-3 km ; Stark interferens och obehindrat: stadslandskap, ca. 1,5-3 km ; Medium störning och obehindrat: förortslandskap, ca. 3-9 km ; Låg störning och obehindrat: förort/kust, ca. 9-20 km - Uppmätt med FCC-efterlevnad i fria miljöer med typiska störningar på en flyghöjd av cirka 120 m. Data är endast för referens. Det faktiska överföringsavståndet kan variera beroende på omgivningens hinder och störningsförhållanden. Var uppmärksam på påminnelser i appen.

Vision System

Hinderavkänningsområde framåt/bakåt/vänster/höger: 0,7-40 m, uppåt/nedåt: 0,6-30 m

FOV framåt/bakåt/nedåt: 65° (horisontellt), 50° (vertikalt) ; Vänster/höger/uppåt: 75° (horisontellt), 60° (vertikalt)

Driftsmiljö Ytor med urskiljbara mönster och tillräcklig belysning (lux > 15)

Infrarött avkänningssystem

Hinderavkänningsområde 0,1-8 m

FOV 30° (±15°)

Driftsmiljö Stora, diffusa och reflekterande hinder (reflektivitet > 10 %)

LED extraljus

Effektivt belysningsavstånd 5 m

Belysningstyp 60 Hz, fast sken

FPV kamera

Upplösning 1080p

FOV 142°

Bildhastighet 30 fps

Intelligent flygbatteri

Modell TB65

Kapacitet 5880 mAh

Spänning 44,76 V

Typ Li-ion

Energi 263,2 Wh

Vikt Ca. 1,35 kg

Driftstemperatur -20° till 50° C (-4° till 122° F)

Idealisk förvaringstemperatur 22° till 30° C (71,6° till 86° F)

Laddningstemperatur -20° till 40° C (-4° till 104° F) - När omgivningstemperaturen är under 5° C (41° F), kommer batteriet att utlösa den automatiska uppvärmningsfunktionen. Laddning vid låga temperaturer kan minska batteriets livslängd. Det rekommenderas att ladda vid 15° till 35° C (59° till 95° F).

Laddningstid Med en 220V strömförsörjning tar det cirka 60 minuter att ladda två TB65 Intelligent Flight-batterier helt och cirka 30 minuter att ladda dem från 20 % till 90 %. ; Med en 110V strömförsörjning tar det cirka 70 minuter att ladda två TB65 Intelligent Flight-batterier helt och cirka 40 minuter att ladda dem från 20 % till 90 %.

Intelligent batteristation

Mått 580×358×254 mm (L×B×H)

Nettovikt Ca. 8,98 kg

Kompatibla lagrade föremål Åtta TB65 intelligenta flygbatterier; Fyra WB37 intelligenta batterier

Ingångsspänning 100-120 VAC, 50-60 Hz ; 220-240 VAC, 50-60 Hz

Max ineffekt 1070 W

Uteffekt 100-120 V: 750 W ; 220-240 V: 992 W

Driftstemperatur -20° till 40° C (-4° till 104° F)

Zenmuse H20N

"N" för Night Vision

Zenmuse H20N integrerar stjärnljussensorer i sina zoom- och vidvinkelkameror. Kombinera detta med värmekameror med dubbla zoomar och en laseravståndsmätare, så har du en mångsidig hybridnyttolast som höjs till tillfället.

• Starlight Night Vision
• 640×512 dubbla värmekameror, 2×, 8× optisk zoom
• 20× Hybrid optisk zoom
• Laseravståndsmätare - 1200 m Max räckvidd
• Synkroniserad zoom med delad skärm
• Intelligent nattscenförbättring
• IP44-klassificering
• -20°C till 50°C Driftstemperatur

Sensorer uppgraderade över flera dimensioner

Infraröd zoom

Dubbla värmekameror

Upplösning: 640×512

2x zoom (motsvarande brännvidd: 53 mm)

8x zoom (motsvarande brännvidd: 196 mm)

Se den stora bilden

Night Vision bredkamera

Stjärnljussensor: 2MP

Starkare prestanda i svagt ljus

Pierce Through the Veil

Night Vision zoomkamera

Stjärnljussensor: 4MP

20× optisk zoom, 128× max zoom

Detaljer för svagt ljus

Exakta avståndsdata

Laser avståndsmätare

Räckvidd: 3 m till 1200 m

Noggrannhet: ± (0,2 m + D×0,15 %)

Termisk och Starlight Vision för att lyfta din verksamhet

Se genom natten

Zoom- och vidvinkelkamerorna är utrustade med stjärnljussensorer som är skräddarsydda för miljöer med svagt ljus.

Infraröd zoom

Två värmekameror ger 2× respektive 8× zoom, vilket tillsammans möjliggör upp till 32× zoom. Hitta hotspots och inspektera i detalj efter zoomning.

Synkroniserad zoom med delad skärm

H20N stöder synkroniserad zoom mellan värme- och stjärnljuskameror för mörkerseende. Användare kan skala båda bilderna samtidigt. Detta fördubblar effektiviteten och gör det lättare att jämföra detaljer sida vid sida.

Termiska egenskaper

Färgpaletter

Justera färgerna som appliceras på de termiska data baserat på uppdragskraven.

Isotermer

Visualisera ett specifikt temperaturband för att markera dina mål.

Temp. Larm

Ta emot omedelbara aviseringar i DJI Pilot när objekttemperaturerna överstiger dina förinställda varningsvärden.

Förstärkningslägen

Justera förstärkningslägen för att ändra temperaturintervallet: Högförstärkningsläget täcker ett mindre temperaturområde men är mer känsligt för temperaturskillnader; Low Gain Mode täcker ett bredare temperaturområde.

R-JPEG-bilder

Bilder som tagits med Zenmuse H20N är i R-JPEG-format med inbäddad temperaturinformation. Genom att importera dessa bilder till DJI Termisk analysverktyg, du kan mäta temperatur och justera parametrar som emissivitet och reflekterad temperatur.

Specifikationer

Allmän

Produktnamn Zenmuse H20N

Mått 178x135x161 mm

Vikt 878±5 g

Skyddsklass IP44

Lasersäkerhetsklass 1M (IEC 60825-1:2014)

Flygplan som stöds Matrice 300 RTK

Gimbal

Vinkelvibrationsområde ±0,01°

Fäste Avtagbar

Zoomkamera

Sensor 1/1,8" CMOS; Effektiva pixlar: 4M

Objektivets brännvidd: 6,8-119,9 mm (motsvarande: ungefär 32,7-574,5 mm) ; Bländare: f/1,6-f/11 ; Fokus: 1 m till ∞ (bred); 8 m till ∞ (tele)

Fokusläge MF/AF-C/AF-S

Exponeringsläge manuellt, auto

Exponeringskompensation ±3,0 (1/3 steg)

Mätläge Spotmätning, medelmätning

AE-lås stöds

Elektronisk slutarhastighet Foto: 8-1/8000 s ; Video: 1/30-1/8000 s ; Foto/video (nattscen): 1/15-1/8000 s

ISO Range Video: 100-102400 ; Foto: 100-102400

Videoupplösning 2688x1512@30fps; 1920×1080@30fps ; 1920×1080@15fps (nattscen)

Videoformat MP4

Videotextning stöds

Max bildstorlek 2688×1512

Fotoformat JPEG

Bred kamera

Sensor 1/2,7" CMOS; Effektiva pixlar: 2M

Lins DFOV: 73,6° ; Brännvidd: 4,5 mm (motsvarande: cirka 29 mm) ; Bländare: f/2,8 ; Fokus: 1 m till ∞

Exponeringsläge Auto

Exponeringskompensation ±3,0 (1/3 steg)

Mätläge Spotmätning, medelmätning

AE-lås stöds

Elektronisk slutartid 1-1/8000 s

ISO Range Video: 100-102400 ; Foto: 100-102400

Videoupplösning 1920×1080@30fps

Videoformat MP4

Videotextning stöds

Max. Bildstorlek 1920×1080

Bildformat JPEG

Tele infraröd värmekamera

Värmekamera Okyld VOx mikrobolometer

Lins DFOV: 12,5° ; Brännvidd: 44,5 mm (motsvarande: cirka 196 mm) ; Bländare: f/1,2 ; Fokus: 45 m till ∞

Motsvarande digital zoom 16x, 32x

Videoupplösning 640×512@30fps

Videoformat MP4

Bildupplösning 640×512

Bildformat R-JPEG* (16 bitars råvara ingår)

Pixel Pitch 12 μm

Spektralband 8-14 μm

Känslighet (NETD) ≤50 mK @ f/1.0

Temperaturmätningsmetod Spotmätare, areamätning

Scenområde -20°C till 150°C (hög förstärkning) ; 0°C till 500°C (låg förstärkning)

Temperaturvarning stöds

FFC Auto/Manuell

Palett White Hot/Fulgurite/Järnröd/Varmt järn/Medicinsk/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Bred infraröd värmekamera

Värmekamera Okyld VOx mikrobolometer

Lins DFOV: 45,5° ; Brännvidd: 12 mm (motsvarande: cirka 53 mm) ; Bländare: f/1.0 ; Fokus: 5 m till ∞

Motsvarande digital zoomhastighet 4x

Videoupplösning 640×512 @ 30 fps

Videoformat MP4

Bildupplösning 640×512

Bildformat R-JPEG (16 bitars råvara ingår)

Pixel Pitch 12 μm

Spektralband 8-14 μm

Känslighet (NETD) ≤50 mK @ f/1.0

Temperaturmätningsmetod Spotmätare, areamätning

Scenområde -20° till 150° C (hög förstärkning) ; 0° till 500° C (låg förstärkning)

Temperaturvarning stöds

FFC Auto/Manuell

Palett White Hot/Fulgurite/Järnröd/Varmt järn/Medicinsk/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot

Laser avståndsmätare

Våglängd 905 nm

Max effekt 3,5 mW

Enkel pulsbredd 6 ns

Mätnoggrannhet ± (0,2 m + målavstånd x 0,15 %)

Mätområde 3-1 200 m (0,5 x 12 m vertikal yta med 20 % reflektivitet)

Lagring

MicroSD-kort som stöds Stöder ett UHS-I Speed Grade 3 microSD-kort med en kapacitet på upp till 128 GB

Filsystem som stöds exFAT

Miljö

Driftstemperatur -20° till 50° C (-4 till 122°F)

Förvaringstemperatur -20° till 60° C (-4 till 140°F)
