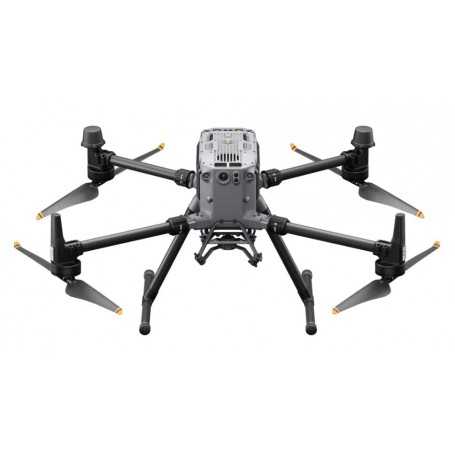

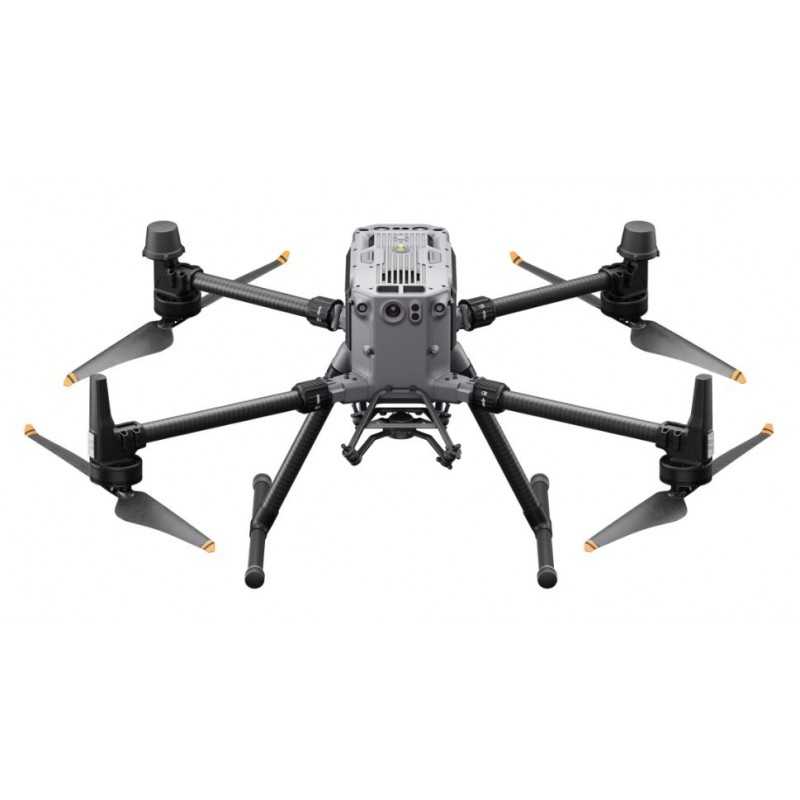

DJI Matrice 350 RTK dronas + Zenmuse H20N

Atnaujinta pavyzdinė dronų platforma Matrice 350 RTK nustato naują pramonės etaloną. Ši naujos kartos drono platforma pasižymi visiškai nauja vaizdo perdavimo sistema ir valdymo patirtimi, efektyvesne akumuliatoriaus sistema ir išsamesnėmis saugos funkcijomis, taip pat tvirtomis naudingosiomis apkrovomis ir išplėtimo galimybėmis. Jis yra visiškai aprūpintas naujoviškomis jėgomis bet kokiai oro operacijai.

• Maksimalus skrydžio laikas 55 min
• IP55 reitingas
• DJI O3 įmonės transmisija
• DJI RC Plus
• 400 akumuliatoriaus ciklų
• 6 krypčių jutimas ir padėties nustatymas
• Naktinio matymo FPV kamera
• Kelių naudingų krovinių palaikymas

Be pastangų galingas skrydžio našumas

Sukurtas tvirtas, Matrice 350 RTK pasižymi galingu varikliu, padidinta apsauga ir puikiu skrydžio našumu, leidžiančiu be vargo susidoroti su įvairiais iššūkiais.

• IP55 apsaugos klasė
• Maksimali apkrova 2,7 kg
• 7000 m maksimalus skrydžio aukštis
• Maksimalus vėjo greičio pasipriešinimas 12 m/s
• Nuo -20° iki 50° C (nuo -4° iki 122° F) Darbinė temperatūra

Išlikite stabilūs naudodami naują transmisijos sistemą

O3 įmonės transmisija

Priima Matrice 350 RTK DJI „O3 Enterprise Transmission“, kuri palaiko trijų kanalų 1080p HD tiesioginius kanalus ir maksimalų 20 km perdavimo atstumą. Ir lėktuvas, ir nuotolinio valdymo pultas turi keturių antenų siųstuvų-imtuvų sistemą, kuri gali protingai parinkti dvi optimalias antenas signalams perduoti, o keturios antenos vienu metu priima signalus. Tokiu būdu žymiai pagerinamos apsaugos nuo trukdžių galimybės, optimizuojamas perdavimo stabilumas.

Nauja valdymo patirtis

DJI RC Plus

Įrengtas 7 colių didelio ryškumo ekranas, DJI RC Plus palaiko dvigubo operatoriaus režimą ir yra su standartine WB37 išorine baterija, kuri siūlo iki šešių valandų veikimo laiką ir atitinka įvairius veikimo poreikius.

Sukurta paruošta atšiaurioms aplinkoms

IP54 reitingas, DJI RC Plus yra atsparus dulkėms ir vandeniui, kad galėtų patikimai veikti esant blogam orui. Darbinė temperatūra yra nuo -20° iki 50° C (nuo -4° iki 122° F), todėl veikia visą parą net ir labai karštoje ar šaltoje aplinkoje.

Sklandus ir efektyvus valdymas

Nuotolinio valdymo pulto priekyje, gale ir viršuje yra keli mygtukai ir ratukai, skirti greitai valdyti. Mygtukų funkcijas galima pritaikyti taip, kad jos atitiktų vartotojų įpročius ir suteiktų intuityvią bei lanksčią patirtį.

DJI 2 pilotas

The DJI „Pilot 2“ programa buvo toliau optimizuota, kad būtų aiškiai parodytas misijos tipas ir skrydžio būsena. Lengvas ir sklandus orlaivio ir krovinių valdymas leidžia efektyviau dirbti.

Atnaujinta baterijų sistema

Nauja dviejų baterijų sistema

Matrice 350 RTK yra įrengta nauja TB65 dviejų baterijų sistema, kuri palaiko baterijų keitimą karštu režimu ir leidžia atlikti kelis skrydžius be maitinimo. Baterija gali būti įkraunama iki 400 ciklų, taip sumažinant vieno skrydžio kainą.

Naujos kartos išmanioji baterijų stotis

Naujoji BS65 išmanioji baterijų stotis yra vieno langelio sprendimas, skirtas akumuliatoriaus įkrovimui, saugojimui ir transportavimui.

Keli įkrovimo režimai

Saugojimo režimu įkraukite akumuliatorių iki 50%, o tai tinka ilgalaikiam saugojimui. Pasiruošimo skristi režimu greitai įkraukite kelis akumuliatorių rinkinius iki 90%, kad bet kuriuo metu pradėtumėte veikti ir pailgintumėte akumuliatoriaus veikimo laiką.

Protingas valdymas

Kai akumuliatoriaus stotis prijungta prie DJI RC Plus, DJI Pilot 2 programa parodys akumuliatoriaus būseną ir informaciją apie sveikatą. Be to, vienu bakstelėjimu galite nustatyti savaiminio išsikrovimo dienų skaičių, atnaujinti programinę-aparatinę įrangą, eksportuoti žurnalus ir pasiekti kitas greitas operacijas.

Perėjimai be pastangų

Akumuliatoriaus stotis suprojektuota su 360° judesiais ratukais, kad būtų patogiau transportuoti ir pereiti.

Patobulinta skrydžių sauga

Rankenos užrakto indikatorius

Matrice 350 RTK prideda naują rankos užrakto aptikimo funkciją, kad būtų išvengta atrakintų rankų rankovių pavojaus, todėl galėsite ramiau sutelkti dėmesį į skrydį.

Naktinio matymo FPV kamera

Dėl puikių naktinio matymo galimybių FPV kamera gali aiškiai parodyti aplinką ir kliūtis skrydžio metu naktį. Jis veikia kartu su „PinPoint“ funkcija, kad užtikrintų geresnę navigaciją saugiam skrydžiui, o tai padeda užtikrinti didesnį pasitikėjimą naktį.

6 krypčių jutimas ir padėties nustatymas

Matrice 350 RTK sukurtas su šešių krypčių binokulinio matymo sistema ir infraraudonųjų spindulių jutimo sistema, užtikrinančia šešių krypčių suvokimo, padėties nustatymo ir kliūčių jutimo galimybes, užtikrinančią visapusišką apsaugą skrydžio metu.

CSM radaras

Įdiegus CSM radarą, Matrice 350 RTK gali aptikti subtilias kliūtis aukštyn arba horizontaliame 360° diapazone ir laiku jų išvengti. Efektyvus aptikimo nuotolis yra iki 30 m, o tai dar labiau pagerina skrydžio saugumą.

Daugiasluoksnis atleidimo dizainas

Tiek orlaivio sistema, tiek Matrice 350 RTK jutiklių sistema pritaikyta pertekliniam dizainui, kad maksimaliai užtikrintų skrydžio saugą, o tai leis jums labiau pasitikėti atšiauriomis darbo sąlygomis.

Galingi naudingi kroviniai

Matrice 350 RTK palaiko vieną žemyn nukreiptą gimbalą, du žemyn nukreiptus gimbalus ir vieną aukštyn nukreiptą gimbalą ir turi atvirą E-Port sąsają. Maksimali 2,7 kg naudingoji apkrova orlaivis vienu metu gali gabenti iki trijų krovinių, atitinkančių skirtingų eksploatavimo scenarijų, pvz., visuomenės saugumo, tikrinimo ir žemėlapių, poreikius.

Protingas veikimas

Didelio tikslumo kartografavimas

Matrice 350 RTK palaiko kelio taško, žemėlapių, įstrižainės ir linijinio skrydžio misijas. Norėdami efektyviai rinkti duomenis, galite naudoti Terrain Follow arba Smart Oblique. Kartu su DJI Terra, galite greitai gauti HD 2D ir 3D skaitmeninius rezultatus, leidžiančius atlikti didelio tikslumo ir didelio efektyvumo žemėlapių sudarymą.

Oro-žemės koordinavimas

Su tokiomis funkcijomis kaip didelio tikslumo PinPoint ir debesies pagrindu sudarytas realaus laiko žemėlapis, Matrice 350 RTK gali susieti orą, žemę ir debesį. Orlaiviui baigus rinkti vaizdus, DJI „FlightHub 2“ gali greitai modeliuoti operacijos vietą ir perduoti komandų informaciją orlaiviams ir antžeminiams operatoriams. Tiek nuotolinio valdymo pultas, tiek „FlightHub 2“ palaikymo taškas, linija, paviršiaus piešimas ir įkėlimas realiuoju laiku, taip pat gali bendradarbiauti su orlaiviu, kad tiesiogiai transliuotų veikimo vaizdą realiuoju laiku, pralauždami ryšio kliūtis bendradarbiaujant oras ir žemė.

Automatizuota tiksli apžiūra

Naudodamas „Live Mission Recording“, „Matrice 350 RTK“ gali generuoti ir saugoti skrydžio maršruto failus, kurie gali būti naudojami bet kuriuo metu, kad būtų galima atlikti automatizuotą veikimą, o pakartotinis patikrinimas nebereikalauja laiko ar pastangų. Naudojant AI Spot-Check, Matrice 350 RTK palaiko automatinį kadravimą ir rankinį objektų reguliavimą, kad pagerintų pakartotinio fotografavimo tikslumą ir patikrinimo operacijų kokybę.

Vartotojo duomenų saugumas

• Medijos duomenų šifravimas
• Vietinių duomenų režimas
• Vienu paspaudimu Išvalykite visus įrenginio duomenis
• AES-256 vaizdo perdavimo šifravimas
• Debesų API

Ekosistema

Naudingojo krovinio SDK

Integruokite įvairius trečiųjų šalių naudingus krovinius, pvz., dujų detektorius, garsiakalbius, daugiaspektrinius jutiklius, skaičiavimo modulius ir kt. Payload SDK palaiko E-Port, SkyPort V2 ir DJI X-Port, kuris labai sumažina naudingosios apkrovos kūrimo gyvavimo ciklą ir maksimaliai padidina jūsų naudingųjų apkrovų potencialą įvairesniais scenarijais. „E-Port“ palaiko „Payload SDK V3“ ir naujesnes versijas ir yra suderinamas su trečiųjų šalių „Matrice 30“ serijos „Payload SDK“ naudingosiomis apkrovomis.

SDK mobiliesiems

Turėdami didelį trečiųjų šalių mobiliųjų programų tinklą, galite atrakinti savo drono platformos galimybes, kad atitiktumėte specializuotų misijų poreikius. Naudodamas Mobile SDK, Matrice 350 RTK palaiko labai pritaikomą mobiliųjų programų kūrimą.

Debesų API

Naudodami debesies API galite tiesiogiai prijungti Matrice 350 RTK prie trečiųjų šalių debesies platformų per DJI Pilot 2 programa, pasiekianti tokias funkcijas kaip duomenų perdavimas, tiesioginis srautas ir skrydžio maršruto paskirstymas.

DĖŽĖJE

Lėktuvo korpusas x1

Važiuoklė x1

2110 m. Propeleris (pora) x1

TB65 išmanioji skrydžio baterija x2

DJI RC Plus nuotolinio valdymo pultas x1

WB37 išmanioji baterija x1

Atsarginis Gimbal Damper x4

Varžtai ir įrankiai

Valymo įrankiai x1

Guminis prievado dangtelis (komplektas) x1

Vadovai

Nešiojimo dėklas x1

Specifikacijos

Lėktuvas

Matmenys (išskleistas, be propelerių) 810×670×430 mm (I×P×A)

Matmenys (sulenktas, su sraigtais) 430×420×430 mm (I×P×A)

Įstrižainė ratų bazė 895 mm

Svoris (su vienu žemyn nukreiptu gimbalu) Be baterijų: apytiksl. 3,77 kg ; Su dviem TB65 baterijomis: apytiksl. 6,47 kg ; Single Gimbal Damper's Max apkrova 960 g

Maksimalus kilimo svoris 9,2 kg

Darbinis dažnis 2,4 000–2,4 835 GHz, 5,150–5,250 GHz (CE: 5,170–5,250 GHz), 5,725–5,850 GHz – kai kuriose šalyse ir regionuose 5,1 GHz ir 5,8 GHz dažnių juostos yra uždraustos.1 GHz dažnių juostos. leidžiama naudoti patalpose. Daugiau informacijos rasite vietiniuose įstatymuose ir teisės aktuose.

Siųstuvo galia (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,150–5,250 GHz (CE: 5,170–5,250 GHz): < 23 dBm (CE) ; 5,725–5,850 GHz: < 33 dBm (FCC / SRRC), < 14 dBm (CE)

Svyravimo tikslumas (pučiant vidutiniam vėjui arba be vėjo) Vertikalus: ±0,1 m (su regos padėties nustatymu), ±0,5 m (su GNSS padėties nustatymu), ±0,1 m (su RTK padėties nustatymu) ; Horizontalus: ±0,3 m (su regėjimo padėties nustatymu), ±1,5 m (su GNSS padėties nustatymu), ±0,1 m (su RTK padėties nustatymu)

RTK padėties nustatymo tikslumas (RTK FIX) 1 cm + 1 ppm (horizontalus), 1,5 cm + 1 ppm (vertikalus)

Maksimalus kampinio greičio žingsnis: 300°/s, posūkis: 100°/s

Maksimalus nuolydžio kampas 30° – Kai įjungtas N režimas ir įjungta į priekį matymo sistema: 25°.

Maksimalus pakilimo greitis 6 m/s

Maksimalus nusileidimo greitis (vertikalus) 5 m/s

Maksimalus pakreipto nusileidimo greitis 7 m/s

Maksimalus horizontalus greitis 23 m/s

Maksimalus skrydžio aukštis 5000 m – naudojant 2110s oro sraigtus ir kilimo svorį ≤ 7,4 kg. ; 7000 m – naudojant 2112 didelio aukščio žemo triukšmo sraigtus ir kilimo svorį ≤ 7,2 kg.

Maksimalus vėjo greičio pasipriešinimas 12 m/s

Maksimalus skrydžio laikas 55 minutės – matuojama, kai Matrice 350 RTK skrenda maždaug 8 m/s be naudingosios apkrovos nevėjuotoje aplinkoje, kol akumuliatoriaus įkrovos lygis pasieks 0%. Duomenys skirti tik nuorodai. Tikrasis naudojimo laikas gali skirtis priklausomai nuo skrydžio režimo, priedų ir aplinkos. Atkreipkite dėmesį į programėlės priminimus.

Palaikoma DJI Gimbals Zenmuse H20, Zenmuse H20T, Zenmuse H20N, Zenmuse P1 ir Zenmuse L1

Palaikomos karkaso konfigūracijos: vienas žemyn nukreiptas gimbalas, vienas aukštyn nukreiptas gimbalas, du žemyn nukreipti gimbalai, vienas žemyn nukreiptas karkasas + vienas aukštyn nukreiptas karkasas, du žemyn nukreipti gimbalai + vienas aukštyn nukreiptas gimbalas

Apsaugos nuo įsiskverbimo laipsnis IP55 – IP reitingas nėra veiksmingas visam laikui ir gali sumažėti dėl gaminio nusidėvėjimo.

Pasaulinė navigacinė palydovinė sistema GPS + GLONASS + BeiDou + Galileo

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Nuotolinio valdymo pultelis

Ekranas 7,02 colio LCD jutiklinis ekranas; raiška: 1920×1200; maksimalus ryškumas: 1200 nitų

Svoris Apytiksl. 1,25 kg (be WB37 baterijos), apytiksl. 1,42 kg (su WB37 baterija)

Pasaulinė navigacinė palydovinė sistema GPS + Galileo + BeiDou

Integruoto akumuliatoriaus tipas: ličio jonų (6500 mAh@7,2 V), įkrovimo tipas: naudokite akumuliatoriaus stotelę arba USB-C greitąjį įkroviklį, kurio didžiausia galia yra 65 W (maksimali įtampa 20 V)., Įkrovimo laikas: 2 valandos, cheminė sistema: LiNiCoAlO2

Išorinis akumuliatorius (WB37 Intelligent Battery) Talpa: 4920 mAh, Įtampa: 7,6 V, Tipas: Li-ion, Energija: 37,39 Wh

Cheminė sistema: LiCoO2

Apsaugos nuo patekimo klasė IP54

Veikimo laikas įmontuota baterija: apytiksl. 3,3 valandos; Integruota baterija + išorinė baterija: apytiksl. 6 valandos

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Darbinis dažnis 2,4000–2,4835 GHz, 5,725–5,850 GHz

Siųstuvo galia (EIRP) 2,4000–2,4835 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,725–5,850 GHz: < 33 dBm (FCC), < 14 dBm (CE), < 23 dBm (SRRC)

„Wi-Fi“ protokolas „Wi-Fi“ 6

„Wi-Fi“ veikimo dažnis 2,4000–2,4835 GHz, 5,150–5,250 GHz, 5,725–5,850 GHz

Bluetooth protokolas Bluetooth 5.1

Bluetooth veikimo dažnis 2,4000-2,4835 GHz

Vaizdo perdavimas

Vaizdo perdavimo sistema DJI O3 įmonės transmisija

Antenos 4 vaizdo perdavimo antenos, 2T4R

Maksimalus perdavimo atstumas (be kliūčių, be trikdžių) 20 km (FCC), 8 km (CE/SRRC/MIC)

Maksimalus perdavimo atstumas (su trukdžiais) Maži trukdžiai ir pastatai trukdo: apytiksl. 0-0,5 km ; Maži trukdžiai ir medžiai trukdo: apytiksl. 0,5-3 km ; Stiprūs trukdžiai ir netrukdomi: miesto kraštovaizdis, apytiksl. 1,5-3 km ; Vidutiniai trukdžiai ir netrukdomi: priemiesčio kraštovaizdis, apytiksl. 3-9 km ; Maži trukdžiai ir netrukdomi: priemiestis / pajūris, apytiksl. 9–20 km – išmatuota pagal FCC atitiktį netrukdomoje aplinkoje su tipiniais trukdžiais maždaug 120 m skrydžio aukštyje. Duomenys skirti tik nuorodai. Tikrasis perdavimo atstumas gali skirtis priklausomai nuo aplinkos trukdžių ir trukdžių sąlygų. Atkreipkite dėmesį į programėlės priminimus.

Regėjimo sistema

Kliūčių jutimo nuotolis pirmyn/atgal/kairėn/dešinėn: 0,7-40 m, aukštyn/žemyn: 0,6-30 m

FOV pirmyn/atgal/žemyn: 65° (horizontalus), 50° (vertikalus) ; Kairėn/dešinėn/aukštyn: 75° (horizontalus), 60° (vertikalus)

Darbo aplinka Paviršiai su pastebimais raštais ir pakankamu apšvietimu (liuksai > 15)

Infraraudonųjų spindulių jutimo sistema

Kliūčių jutimo diapazonas 0,1-8 m

FOV 30° (±15°)

Darbo aplinka Didelės, išsklaidytos ir atspindinčios kliūtys (atspindėjimas > 10 %)

LED pagalbinė lemputė

Efektyvus apšvietimo atstumas 5 m

Apšvietimo tipas 60 Hz, vientisas švytėjimas

FPV kamera

Rezoliucija 1080p

FOV 142°

Kadrų dažnis 30 kadrų per sekundę

Išmanioji skrydžio baterija

Modelis TB65

Talpa 5880 mAh

Įtampa 44,76 V

Tipas Li-ion

Energija 263,2 Wh

Svoris Apytiksl. 1,35 kg

Darbinė temperatūra nuo -20° iki 50°C (nuo -4° iki 122°F)

Ideali laikymo temperatūra 22–30 °C (71,6–86 °F)

Įkrovimo temperatūra nuo -20° iki 40°C (nuo -4° iki 104°F) – Kai aplinkos temperatūra yra žemesnė nei 5°C (41°F), akumuliatorius įjungs automatinio šildymo funkciją. Įkrovimas žemoje temperatūroje gali sutrumpinti akumuliatoriaus veikimo laiką. Rekomenduojama įkrauti nuo 15° iki 35° C (59° iki 95° F).

Įkrovimo laikas Naudojant 220 V maitinimo šaltinį, visiškai įkrauti dvi TB65 išmaniąsias skrydžio baterijas užtrunka maždaug 60 minučių ir maždaug 30 minučių įkrauti jas nuo 20% iki 90%. ; Naudojant 110 V maitinimo šaltinį, visiškai įkrauti dvi TB65 išmaniąsias skrydžio baterijas užtrunka maždaug 70 minučių, o įkrauti nuo 20% iki 90% - per maždaug 40 minučių.

Išmanioji baterijų stotis

Matmenys 580 × 358 × 254 mm (I × P × A)

Grynasis svoris apytiksl. 8,98 kg

Suderinami saugomi daiktai Aštuonios TB65 išmaniosios skrydžio baterijos; Keturios išmaniosios WB37 baterijos

Įėjimo įtampa 100-120 VAC, 50-60 Hz ; 220-240 VAC, 50-60 Hz

Maksimali įėjimo galia 1070 W

Išėjimo galia 100-120 V: 750 W ; 220–240 V: 992 W

Darbinė temperatūra nuo -20° iki 40°C (nuo -4° iki 104° F)

Zenmuse H20N

„N“ – naktinis matymas

Zenmuse H20N į savo priartinimo ir plataus kampo kameras integruoja žvaigždžių šviesos jutiklius. Suporuokite jį su dvigubo priartinimo šiluminėmis kameromis ir lazeriniu nuotolio ieškikliu ir turėsite universalų hibridinį naudingąjį apkrovą, kuri puikiai tinka progai.

• Starlight Night Vision
• 640 × 512 dvigubos šiluminės kameros, 2 ×, 8 × optinis priartinimas
• 20 × hibridinis optinis priartinimas
• Lazerinis nuotolio ieškiklis – 1200 m maksimalus nuotolis
• Sinchronizuotas padalinto ekrano priartinimas
• Sumanus nakties scenos patobulinimas
• IP44 reitingas
• Darbinė temperatūra nuo -20°C iki 50°C

Jutikliai patobulinti pagal kelis matmenis

Infraraudonųjų spindulių priartinimas

Dvigubos šiluminės kameros

Rezoliucija: 640×512

2x priartinimas (lygiavertis židinio nuotolis: 53 mm)

8x priartinimas (ekvivalentinis židinio nuotolis: 196 mm)

Žiūrėkite Didįjį paveikslėlį

Naktinio matymo platus fotoaparatas

Žvaigždžių šviesos jutiklis: 2 MP

Stipresnis našumas esant prastam apšvietimui

Praverti per šydą

Naktinio matymo priartinimo kamera

Žvaigždžių šviesos jutiklis: 4 MP

20 × optinis priartinimas, 128 × maksimalus priartinimas

Prasto apšvietimo detalės

Tikslūs atstumo duomenys

Lazerinis nuotolio ieškiklis

Diapazonas: nuo 3 m iki 1200 m

Tikslumas: ± (0,2 m + S×0,15 %)

Šiluminė ir „Starlight“ vizija jūsų veiklai pagerinti

Žiūrėti per naktį

Priartinimo ir plataus kampo kamerose yra žvaigždžių šviesos jutikliai, pritaikyti prastam apšvietimui.

Infraraudonųjų spindulių priartinimas

Dvi šiluminės kameros atitinkamai priartina 2× ir 8×, kartu leidžia priartinti iki 32×. Raskite viešosios interneto prieigos taškus ir atidžiai apžiūrėkite priartinus.

Sinchronizuotas padalinto ekrano priartinimas

H20N palaiko sinchronizuotą šiluminių ir žvaigždžių naktinio matymo kamerų priartinimą. Vartotojai gali keisti abiejų vaizdų mastelį vienu metu. Tai padvigubina efektyvumą ir leidžia lengviau palyginti detales.

Šiluminės savybės

Spalvų paletės

Sureguliuokite šiluminiams duomenims taikomas spalvas pagal misijos reikalavimus.

Izotermos

Įsivaizduokite konkrečią temperatūrų juostą, kad paryškintumėte savo tikslus.

Temp. Signalizacija

Gaukite momentinius pranešimus DJI Kontroliuokite, kai objekto temperatūra viršija iš anksto nustatytas įspėjimo vertes.

Įgyti režimus

Sureguliuokite stiprinimo režimus, kad pakeistumėte užfiksuotą temperatūros diapazoną: High Gain režimas apima mažesnį temperatūros diapazoną, bet yra jautresnis temperatūros skirtumams; Low Gain režimas apima platesnį temperatūros diapazoną.

R-JPEG vaizdai

Vaizdai, užfiksuoti Zenmuse H20N, yra R-JPEG formatu su įterpta temperatūros informacija. Importuodami šiuos vaizdus į DJI Šiluminės analizės įrankis, galite matuoti temperatūrą ir reguliuoti parametrus, tokius kaip emisija ir atspindėta temperatūra.

Specifikacijos

Generolas

Produkto pavadinimas Zenmuse H20N

Matmenys 178x135x161 mm

Svoris 878±5 g

Apsaugos klasė IP44

1M lazerio saugos klasė (IEC 60825-1:2014)

Palaikomi orlaiviai Matrice 300 RTK

Gimbalas

Kampinių virpesių diapazonas ±0,01°

Nuimamas laikiklis

Priartinimo kamera

1/1,8 colio CMOS jutiklis; efektyvūs pikseliai: 4M

Objektyvo židinio nuotolis: 6,8-119,9 mm (ekvivalentas: apytiksliai 32,7-574,5 mm) ; Diafragma: f/1.6-f/11 ; Fokusavimas: nuo 1 m iki ∞ (platus); 8 m iki ∞ (tele)

Fokusavimo režimas MF/AF-C/AF-S

Ekspozicijos režimas rankinis, automatinis

Ekspozicijos kompensavimas ±3,0 (1/3 žingsnių)

Matavimo režimas Taškinis matavimas, vidutinis matavimas

Palaikomas AE užraktas

Elektroninis užrakto greitis Nuotrauka: 8-1/8000 s ; Vaizdo įrašas: 1/30-1/8000 s ; Nuotrauka / vaizdo įrašas (naktinė scena): 1/15-1/8000 s

ISO diapazono vaizdo įrašas: 100-102400 ; Nuotrauka: 100-102400

Vaizdo raiška 2688x1512@30fps ; 1920 × 1080 @ 30 kadrų per sekundę ; 1920 × 1080 @ 15 kadrų per sekundę (naktinė scena)

Video formatas MP4

Palaikoma vaizdo įrašo antraštė

Maksimalus vaizdo dydis 2688 × 1512

Nuotraukos formatas JPEG

Plačiakampė kamera

1/2,7 colio CMOS jutiklis; efektyvūs pikseliai: 2M

Objektyvo DFOV: 73,6° ; Židinio nuotolis: 4,5 mm (atitinka apytiksliai 29 mm); Diafragma: f/2,8 ; Fokusas: nuo 1 m iki ∞

Ekspozicijos režimas Automatinis

Ekspozicijos kompensavimas ±3,0 (1/3 žingsnių)

Matavimo režimas Taškinis matavimas, vidutinis matavimas

Palaikomas AE užraktas

Elektroninis užrakto greitis 1-1/8000 s

ISO diapazono vaizdo įrašas: 100-102400 ; Nuotrauka: 100-102400

Vaizdo įrašo raiška 1920 × 1080 @ 30 kadrų per sekundę

Video formatas MP4

Palaikoma vaizdo įrašo antraštė

Maks. Vaizdo dydis 1920 × 1080

Vaizdo formatas JPEG

Tele infraraudonųjų spindulių šiluminė kamera

Termovizorius Neaušinamas VOx mikrobolometras

Objektyvo DFOV: 12,5° ; Židinio nuotolis: 44,5 mm (ekvivalentas: maždaug 196 mm) ; Diafragma: f/1.2 ; Fokusas: nuo 45 m iki ∞

Lygiavertis skaitmeninis priartinimas 16x, 32x

Vaizdo įrašo raiška 640 × 512 @ 30 kadrų per sekundę

Video formatas MP4

Vaizdo raiška 640×512

Vaizdo formatas R-JPEG* (16 bitų neapdorotas)

Pikselių žingsnis 12 μm

Spektro juosta 8-14 μm

Jautrumas (NETD) ≤50 mK @ f/1.0

Temperatūros matavimo metodas Taškinis matuoklis, ploto matavimas

Scenos diapazonas -20°C iki 150°C (didelis stiprinimas); nuo 0°C iki 500°C (mažas stiprinimas)

Palaikomas įspėjimas apie temperatūrą

FFC automatinis / rankinis

Paletė balta karšta / fulguritas / geležies raudona / karšta geležis / medicininė / arktinė / vaivorykštė 1 / vaivorykštė 2 / atspalvis / juoda karšta

Plati infraraudonųjų spindulių šiluminė kamera

Termovizorius Neaušinamas VOx mikrobolometras

Objektyvo DFOV: 45,5° ; Židinio nuotolis: 12 mm (atitinka apytiksliai 53 mm); Diafragma: f/1.0 ; Fokusas: nuo 5 m iki ∞

Lygiavertis skaitmeninio priartinimo koeficientas 4x

Vaizdo įrašo raiška 640 × 512 @ 30 kadrų per sekundę

Video formatas MP4

Vaizdo raiška 640×512

Vaizdo formatas R-JPEG (16 bitų neapdorotas)

Pikselių žingsnis 12 μm

Spektro juosta 8-14 μm

Jautrumas (NETD) ≤50 mK @ f/1.0

Temperatūros matavimo metodas Taškinis matuoklis, ploto matavimas

Scenos diapazonas -20° iki 150°C (didelis stiprinimas); Nuo 0° iki 500° C (mažas stiprinimas)

Palaikomas įspėjimas apie temperatūrą

FFC automatinis / rankinis

Paletė balta karšta / fulguritas / geležies raudona / karšta geležis / medicininė / arktinė / vaivorykštė 1 / vaivorykštė 2 / atspalvis / juoda karšta

Lazerinis diapazono ieškiklis

Bangos ilgis 905 nm

Maksimali galia 3,5 mW

Vieno impulso plotis 6 ns

Matavimo tikslumas ± (0,2 m + taikinio atstumas x 0,15 %)

Matavimo diapazonas 3–1 200 m (0,5 x 12 m vertikalus paviršius su 20 % atspindžiu)

Sandėliavimas

Palaikomos microSD kortelės Palaiko UHS-I Speed Grade 3 microSD kortelę, kurios talpa iki 128 GB

Palaikoma failų sistema exFAT

Aplinka

Darbinė temperatūra nuo -20° iki 50°C (nuo -4 iki 122°F)

Laikymo temperatūra nuo -20° iki 60°C (nuo -4 iki 140°F)
