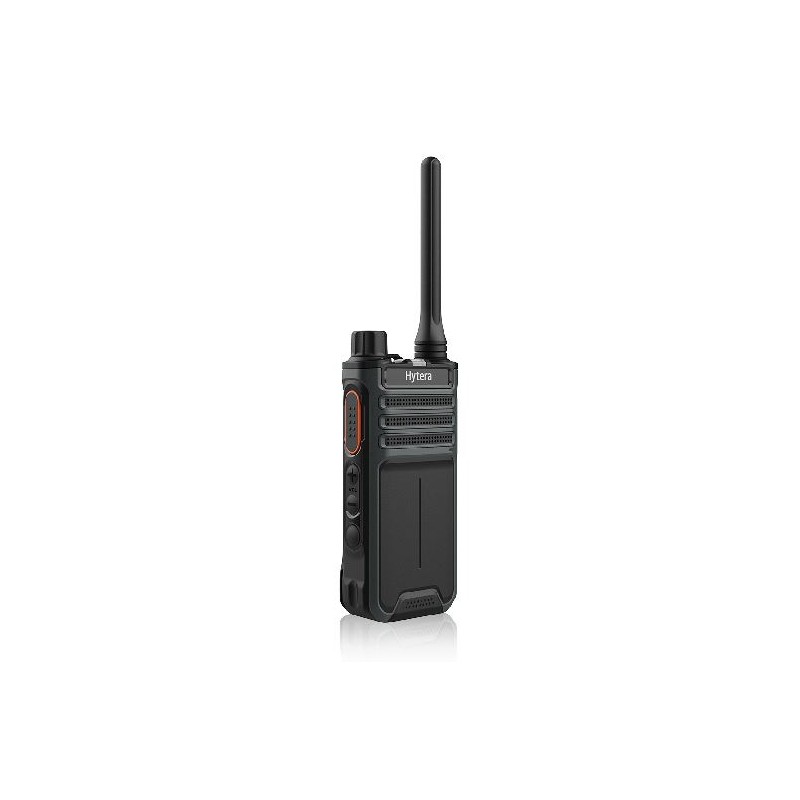

Hytera BP515 IP67 VHF (vattentät version) - DMR och analog radio

Denna radio stödjer både digital och analog drift och är fullt kompatibel med befintliga digitala och analoga system och terminaler. Avancerade digitala funktioner såsom prioriterad avbrott, grundläggande kryptering, textmeddelanden och roaming bidrar till att förbättra driftseffektiviteten och servicekvaliteten. BP515-serien erbjuder även utökat kommunikationsområde inom sin klass och stödjer upp till 64 kanaler, vilket gör gruppkommunikation mer flexibel och effektiv.

Allmänna specifikationer

Frekvensområde

VHF: 136–174 MHz

Kanal­kapacitet
256 kanaler (128 analoga och 128 digitala)

Zon­kapacitet
4 zoner, med upp till 16 kanaler per zon

Kanalavstånd
12,5 kHz / 20 kHz / 25 kHz

Driftspänning
7,4 V (nominell)

Batteri
Standard: 1500 mAh, 7,4 V
Tillval: 2200 mAh, 7,4 V

Batteritid (5-5-90 arbetscykel, hög sändningseffekt)
Upp till 12 timmar med 1500 mAh-batteri
Upp till 16 timmar med 2200 mAh-batteri

Frekvensstabilitet
±0,5 ppm

Antennimpedans
50 ohm

Mått (H × B × D)
115 × 55 × 29,5 mm

Vikt
210 g

Mottagarprestanda

Analog känslighet
0,18 μV vid 12 dB SINAD

Digital känslighet
0,18 μV vid 5% BER

Selektivitet för angränsande kanal
TIA-603: 60 dB vid 12,5 kHz, 70 dB vid 20/25 kHz
ETSI: 60 dB vid 12,5 kHz, 70 dB vid 20/25 kHz

Intermodulation
TIA-603: 70 dB vid 12,5/20/25 kHz
ETSI: 65 dB vid 12,5/20/25 kHz

Förkastning av oönskade signaler
TIA-603: 70 dB vid 12,5/20/25 kHz
ETSI: 70 dB vid 12,5/20/25 kHz

Blockering
TIA-603: 80 dB
ETSI: 84 dB

Brum och brus
40 dB vid 12,5 kHz
43 dB vid 20 kHz
45 dB vid 25 kHz

Nominell ljudutgångseffekt
1 W

Nominell ljuddistorsion
3% eller mindre

Ljudåtergivning
+1 till −3 dB

Ledda oönskade emissioner
Mindre än −57 dBm

Sändarprestanda

RF uteffekt

VHF: 1 W / 5 W

FM-modulering
11K0F3E vid 12,5 kHz
14K0F3E vid 20 kHz
16K0F3E vid 25 kHz

4FSK digital modulering
12,5 kHz endast data: 7K60FXD
12,5 kHz data och tal: 7K60FXW

Ledda och utstrålade emissioner
−36 dBm under 1 GHz
−30 dBm över 1 GHz

Modulationsbegränsning
±2,5 kHz vid 12,5 kHz
±4,0 kHz vid 20 kHz
±5,0 kHz vid 25 kHz

FM-brum och brus
40 dB vid 12,5 kHz
43 dB vid 20 kHz
45 dB vid 25 kHz

Effekt på angränsande kanal
60 dB vid 12,5 kHz
70 dB vid 20/25 kHz

Ljuddistorsion
3% eller mindre

Digitalt protokoll
ETSI TS 102 361-1, 2 och 3

Miljöegenskaper

Driftstemperatur
−30 °C till +60 °C (endast radio; batteri −20 °C)

Förvaringstemperatur
−40 °C till +85 °C

Skydd mot elektrostatisk urladdning
IEC 61000-4-2, nivå 4
±8 kV kontakturladdning
±15 kV lufturladdning

Militär standard
MIL-STD-810G

Damm- och vattenskydd
IP67

Fukttålighet
Uppfyller MIL-STD-810G
