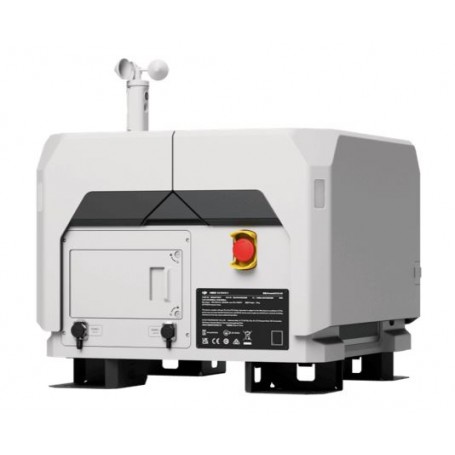

Matrice 3TD SP ile DJI Dock 2 Kombinasyonu

DJI Dock 2, boyutu daha küçük olmasına rağmen, birinci sınıf güvenlik sağlarken Matrice 3D veya 3TD drone'ların zahmetsizce konuşlandırılmasında mükemmeldir. Üstün verimlilik ve kalite için otomatik işlemleri optimize eden bulut tabanlı akıllı işlevlerle tamamlanan gelişmiş operasyonel yeteneklerle birleştirilmiş hafif bir tasarıma sahiptir.

Önemli Özellikler:

Kompakt ve Hafif: DJI Dock 2, önceki modele göre önemli ölçüde daha küçük ve daha hafif olup, kurulumu kolaylaştırır ve kurulum masraflarını önemli ölçüde azaltır.

Gelişmiş Saha Değerlendirmesi: Görüş sensörleriyle donatılan uçak, çevresini hızlı bir şekilde değerlendirerek saha seçimi için gereken süreyi büyük ölçüde kısaltır.

Sağlam Yapı: IP55 toz ve su geçirmezlik derecesine sahip, DJI Dock 2, zorlu çevre koşullarında bile istikrarlı çalışmayı sürdürür.

Entegre Çevresel İzleme: Birden fazla sensör, gerçek zamanlı hava durumu verileri sağlayarak uçuş risklerini en aza indirerek operasyonel güvenliği artırır.

İniş Dengesi: Gelişmiş görüntü tanıma teknolojisinden yararlanan uçak, en yüksek stabiliteyle hassas inişler gerçekleştirir.

Yedek Pil: Beklenmeyen elektrik kesintilerinde, DJI Dock 2, beş saatten fazla bağımsız çalışma sağlayan yerleşik bir yedek pile sahiptir.

Uzatılmış Bakım Aralıkları: Yüksek güvenilirliği ve koruma seviyeleri sayesinde, DJI Dock 2'nin yalnızca altı ayda bir bakım gerektirmesi, bakım maliyetlerini etkili bir şekilde azaltır.

Anormal Durum Bildirimleri: Operatörler, görev başarısızlıkları veya acil durumlarda anında e-posta uyarıları alarak sorunların hızlı bir şekilde giderilmesini sağlar.

Yüksek Performanslı Uçak Modelleri: Matrice 3D/3TD drone'lar, zorlu operasyonel gereksinimleri karşılayarak çeşitli senaryolarda üstün performans sağlar.

Kapsamlı Performans: Çift RTK antenleri hızlı kalkışı kolaylaştırırken hızlı şarj, verimli ardışık operasyonlara olanak tanır.

Çift Kameralı İzleme: Bağlantı istasyonunun içinde ve dışında gerçek zamanlı izleme, operatörlerin durumsal farkındalığını artırır.

Bulut Haritalama ve Uçuş Rotası Düzenleme: Operatörler, yüksek hassasiyetli 3D modelleri kullanarak uçuş rotalarını doğru ve verimli bir şekilde planlayabilir.

AI Spot-Check: Birden fazla uçuşta hassas çekim sağlamak için kamera açılarını otomatik olarak ayarlar.

FlyTo Görevleri: Yüksek hassasiyetli 3D modeller, optimum uçuş rotalarının otomatik olarak planlanmasını sağlayarak operasyonel verimliliği artırır.

Canlı Uçuş Kontrolleri: Operatörler, uçuş ve gimbal açılarını uzaktan kontrol edebilir. DJI Uzak bölgelerde bile FlightHub 2 veya üçüncü taraf platformları.

Engelleri Atlatma: Gelişmiş engel algılama ve atlama işlevleri, uçuş görevlerinin başarı oranını artırarak zorlu ortamlarda sorunsuz çalışmayı sağlar.

Kutuda

• Bağlantı İstasyonu Gövdesi (Toprak Teli dahil)
• Rüzgar Hızı Ölçer Modülü
• Genişletme Cıvatası
• Ethernet Kablo Konektörü
• Güç Kablosu Konektörü
• Tel Yüksük
• Vidalar ve Aletler
• Kılavuzlar
• Matris 3TD SP

Özellikler:

Dock - Genel

Ürün adı: DJI Bağlantı İstasyonu 2

Toplam Ağırlık: 34 kg (uçaksız)

Boyutlar:

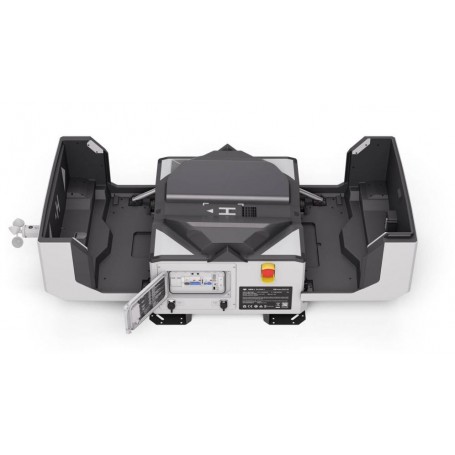

Dock Kapağı Açıkken: 1228×583×412 mm (U×G×Y)

Bağlantı İstasyonu Kapağı Kapalıyken: 570×583×465 mm (U×G×Y)

Giriş Voltajı: 100-240 V (AC), 50/60 Hz

Giriş Gücü: Maksimum 1000 W

Çalışma Sıcaklığı: -25° ila 45° C (-13° ila 113° F)

Giriş Koruma Derecesi: IP55

Barındırılan Drone Sayısı: 1

İzin Verilen Maksimum İniş Rüzgar Hızı: 8 m/s

Maksimum Çalışma Yüksekliği: 4000 m

RTK Baz İstasyonunun Alma Frekansı: Aynı anda GPS, BeiDou2, BeiDou3, GLONASS, Galileo'yu alır

RTK Baz İstasyonunun Konumlandırma Doğruluğu: Yatay: 1 cm + 1 ppm (RMS), Dikey: 2 cm + 1 ppm (RMS)

Bağlantı İstasyonu - Şarj Performansı

Çıkış Gerilimi: 28 V DC

Şarj Süresi: 32 dakika

Dock - Video İletimi

Video Aktarım Sistemi: O3 Enterprise

Çalışma Frekansı: 2,4000-2,4835 GHz, 5,725-5,850 GHz

Anten: Dahili 4 anten, 2T4R

Verici Gücü (EIRP): 2,4 GHz: < 33 dBm (FCC); < 20 dBm (CE/SRRC/MIC) ; 5,8 GHz: < 33 dBm (FCC); < 14 dBm (CE); < 23 dBm (SRRC)

Dock - Klima Sistemi

Çalışma Gerilimi: 28 V DC

Klima Tipi: TEC Klima

Dock - Yedek Pil

Pil Kapasitesi: 12 Ah

Çıkış Gerilimi: 12 V

Pil Türü: Kurşun-asit akü

Pil Ömrü: > 5 saat

Dock - Ağ Erişimi

Ethernet Erişimi: 10/100/1000Mbps uyarlanabilir Ethernet bağlantı noktası

Bağlantı İstasyonu - Sensör

Rüzgar Hızı Sensörü: Destekleniyor

Yağış Sensörü: Destekleniyor

Ortam Sıcaklığı Sensörü: Destekleniyor

Suya Daldırma Sensörü: Desteklenir

Kabin İçi Sıcaklık Sensörü: Destekleniyor

Kabin İçi Nem Sensörü: Destekleniyor

Dock - Güvenlik Kamerası (Harici)

Çözünürlük: 1920×1080

Görüş Alanı (FOV): 151°

Yardımcı Işık: Yardımcı Beyaz Işık

Dock - Güvenlik Kamerası (Dahili)

Çözünürlük: 1920×1080

Görüş Alanı (FOV): 151°

Yardımcı Işık: Yardımcı Beyaz Işık

Dock - Yıldırımdan Korunma

AC Güç Bağlantı Noktası: 20 kA (nominal değer), EN 61643-11 Tip 2 ve IEC 61643-1 Sınıf Ⅱ koruma seviyesi gereksinimlerini karşılar

Ethernet Bağlantı Noktası: 10 kA (Itoplam), EN/IEC 61643-21 Kategori C koruma seviyesi gereksinimlerini karşılar

Dock - Desteklenen Yazılım

Uygulamalar: DJI Pilot 2

Bulut Platformu: DJI FlightHub 2, Üçüncü taraf bulut platformları (şu adresten erişilir: DJI Bulut API'si)

Dock - Genişletme Yeteneği

Protokolü Aç: DJI Bulut API'si

Edge Computing: Harici anahtarlarla veri iletişimini destekler

Uçak - Genel

Ağırlık: 1410 gr

Maksimum Kalkış Ağırlığı: 1610 g

Boyutlar: 335×398×153 mm (U×G×Y, pervanesiz)

Dingil Mesafesi: Diyagonal Dingil Mesafesi: 463,2 mm, Sol-Sağ Dingil Mesafesi: 359,9 mm, Ön-Arka Dingil Mesafesi: 291,4 mm

Maksimum Çıkış Hızı: 6 m/s (Normal Mod), 8 m/s (Spor Modu)

Maksimum İniş Hızı: 6 m/s (Normal Mod), 6 m/s (Spor Modu)

Maksimum Yatay Hız (deniz seviyesinde, rüzgarsız): Normal Mod: İleriye doğru uçarken 15 m/s, geriye doğru uçarken 12 m/s, yana doğru uçarken 10 m/s; Spor Modu: İleriye doğru uçarken 21 m/s, geriye doğru uçarken 18 m/s, yana doğru uçarken 16 m/s

Maksimum Rüzgar Hızı Direnci: Çalışma Sırasında: 12 m/s, Kalkış/İniş Sırasında: 8 m/s

Maksimum Kalkış Yüksekliği: 4000 m

Maksimum Uçuş Süresi: 50 dakika

Maksimum Gezinme Süresi: 40 dakika

Maksimum Çalışma Yarıçapı: 10 km

Maksimum Uçuş Mesafesi: 43 km

Maksimum Pitch Açısı: 25° (Normal Mod), 25° (Spor Modu)

Maksimum Açısal Hız: 250°/s

Küresel Navigasyon Uydu Sistemi: GPS + Galileo + BeiDou + GLONASS

Havada Kalma Doğruluğu Aralığı: Dikey: ±0,1 m (görüş konumlandırma ile), ±0,5 m (GNSS konumlandırma ile), ±0,1 m (RTK konumlandırma ile); Yatay: ±0,3 m (görüş konumlandırma ile), ±0,5 m (GNSS konumlandırma ile), ±0,1 m (RTK konumlandırma ile)

Çalışma Sıcaklığı: -20° ila 45° C (-4° ila 113° F)

Giriş Koruma Derecesi: IP54

Motor Modeli: 2607

Pervane Modeli: 1149, katlanabilir, çabuk çıkarılmayan

RTK Modülü: Uçağa entegre

Beacon: Uçağa entegre edilmiştir

Uçak - Geniş Açılı Kamera

Görüntü sensörü: DJI Matrice 3TD: 1/1,32 inç CMOS, Etkin Piksel: 48 MP

Lens: DJI Matrice 3D Görüş Alanı: 82°, Format Eşdeğeri: 24 mm, Açıklık: f/1,7, Odak: 1 m - ∞

Lens Buğu Çözme: Destekleniyor

ISO Aralığı: 100-25600

Enstantane Hızı: Elektronik Enstantane: 8-1/8000 s

Maksimum Resim Boyutu: 8064×6048

Durağan Fotoğraf Modları: Tek, Zamanlı, Akıllı Düşük Işık, Panorama

Video Çözünürlüğü: H.264, 4K: 3840×2160@30fps, FHD: 1920×1080@30fps

Video Bit Hızı: 4K: 85 Mb/sn, FHD: 30 Mb/sn

Desteklenen Dosya Sistemi: exFAT

Fotoğraf Formatı: JPEG

Video Formatı: MP4 (MPEG-4 AVC/H.264)

Uçak - Tele Kamera

Görüntü Sensörü: 1/2 inç CMOS, Etkin Piksel: 12 MP

Lens: Görüş Alanı: 15°, Eşdeğer Format: 162 mm, Açıklık: f/4,4, Odak: 3 m - ∞

Lens Buğu Çözme: Destekleniyor

ISO Aralığı: 100-25600

Enstantane Hızı: Elektronik Enstantane: 8-1/8000 s

Maksimum Resim Boyutu: 4000×3000

Durağan Fotoğraf Modları: Tek, Zamanlı, Akıllı Düşük Işık

Video Çözünürlüğü: H.264, 4K: 3840×2160@30fps, FHD: 1920×1080@30fps

Video Bit Hızı: 4K: 85 Mb/sn, FHD: 30 Mb/sn

Dijital Yakınlaştırma: 8x (56x hibrit yakınlaştırma)

Uçak - Kızılötesi Kamera (DJI Matrice 3TD)

Termal Görüntüleme Cihazı: Soğutmasız VOx Mikrobolometre

Piksel Aralığı: 12 μm

Kare Hızı: 30Hz

Lens: Görüş Açısı: 61°, Eşdeğer Format: 40 mm, Açıklık: f/1,0, Odak: 5 m - ∞

Hassasiyet: ≤ 50 [email protected]

Sıcaklık Ölçüm Yöntemi: Nokta Ölçümü, Alan Ölçümü

Sıcaklık Ölçüm Aralığı: -20° ila 150° C, 0° ila 500° C

Palet: Çeşitli seçenekler mevcut

Fotoğraf Formatı: JPEG (8 bit), R-JPEG (16 bit)

Video Çözünürlüğü: Normal Mod: 640×512@30fps, UHR Kızılötesi Görüntü Modu: 1280×1024@30fps

Video Bit Hızı: 6 Mbps

Video Formatı: MP4 (MPEG-4 AVC/H.264)

Durağan Fotoğraf Modları: Tekli Normal Mod, Zamanlı Normal Mod

Dijital Yakınlaştırma: 28x

Kızılötesi Dalga Boyu: 8-14 μm

Kızılötesi Sıcaklık Ölçümü Doğruluğu: ±2° C veya ±%2

Uçak - Gimbal

Stabilizasyon: 3 eksenli mekanik gimbal (eğim, yuvarlanma, yatay kaydırma)

Mekanik Aralık: Eğme: -135° ila +45°, Döndürme: -45° ila +45°, Yatay Kaydırma: -27° ila +27°

Kontrol Edilebilir Aralık: Eğim: -90° ila +35°, Yatay Kaydırma: Kontrol edilemez

Maksimum Kontrol Hızı (eğim): 100°/s

Açısal Titreşim Aralığı: ±0,005°

Uçak - Algılama

Algılama Tipi: Uçak altı yönlü engel algılamayı destekler.

İleri Ölçüm Aralığı: 0,5-21 m, Algılama Aralığı: 0,5-200 m, Etkin Algılama Hızı: Uçuş Hızı ≤ 15 m/s

Geriye Doğru Ölçüm Aralığı: 0,5-23 m, Etkin Algılama Hızı: Uçuş Hızı ≤ 12 m/s

Yanal Ölçüm Aralığı: 0,5-15 m, Etkin Algılama Hızı: Uçuş Hızı ≤ 10 m/s

Yukarıya Doğru Ölçüm Aralığı: 0,5-21 m, Etkin Algılama Hızı: Uçuş Hızı ≤ 6 m/s

Aşağıya Doğru Ölçüm Aralığı: 0,5-14 m, Etkin Algılama Hızı: Uçuş Hızı ≤ 6 m/s

Çalışma Ortamı: İleri, Geri, Sol, Sağ ve Yukarı: Fark edilebilir desenlere ve yeterli aydınlatmaya sahip yüzeyler; Aşağıya doğru: Yaygın yansıtma > %20 olan yaygın yansıtıcı yüzey

Uçak - Video İletimi

Video İletim Sistemi: DJI O3 Kurumsal İletim

Canlı Görüntü Kalitesi: 720p/30fps, 1080p/30fps

Çalışma Frekansı: 2,4000-2,4835 GHz, 5,150-5,850 GHz

Anten: 4 anten, 2T4R

Verici Gücü (EIRP): 2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,1 GHz: < 23 dBm (CE) ; 5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Maksimum İletim Mesafesi (engelsiz, parazitsiz):

DJI Matrice 3TD: FCC: 15 km, CE: 8 km, SRRC: 8 km, MIC: 8 km

Maksimum İletim Mesafesi (engelsiz, parazitli):

Güçlü Parazit: 1,5-3 km (FCC/CE/SRRC/MIC), Orta Parazit: 3-9 km (FCC), 3-6 km (CE/SRRC/MIC), Düşük Parazit: 9-15 km (FCC) , 6-8 km (CE/SRRC/MIC)

Maksimum İndirme Hızı: 5 MB/s (ile DJI Bağlantı İstasyonu 2), 15 MB/sn (ile DJI RC Pro Kurumsal)

En Düşük Gecikme: Yaklaşık 110 ila 150 milisaniye (uçaktan iskeleye)

Anten: 4 anten, 2T4R

Verici Gücü (EIRP): 2,4 GHz: < 33 dBm (FCC), < 20 dBm (CE/SRRC/MIC) ; 5,1 GHz: < 23 dBm (CE) ; 5,8 GHz: < 33 dBm (FCC/SRRC), < 14 dBm (CE)

Uçak - Depolama

Desteklenen Hafıza Kartları: U3/Class10/V30 veya üzeri

Önerilen microSD Kartlar:

SanDisk Extreme 32GB V30 A1 microSDHC

SanDisk Extreme PRO 32GB V30 A1 microSDHC

SanDisk Extreme 512GB V30 A2 microSDXC

Lexar 1066x 64GB V30 A2 microSDXC

Kingston Canvas Go! Artı 64 GB V30 A2 microSDXC

Kingston Canvas React Plus 64GB V90 A1 microSDXC

Kingston Canvas Go! Artı 128 GB V30 A2 microSDXC

Kingston Canvas React Plus 128GB V90 A1 microSDXC

Kingston Canvas React Plus 256GB V90 A2 microSDXC

Samsung PRO Plus 256GB V30 A2 microSDXC

Uçak - Pil

Kapasite: 7811 mAh

Gerilim: 14,76 V

Maksimum Şarj Gerilimi: 17,0 V

Tür: Li-iyon 4S

Kimyasal Sistem: LiNiMnCoO2

Enerji: 115,2 Wh

Ağırlık: 544 gr

Döngü Sayısı: 400

Şarj Sıcaklığı: 5° ila 45° C

Uçak - Güç Adaptörü

Giriş: 100-240 V (AC), 50/60 Hz, 2,5 A

Çıkış Gücü: 100 W

Çıkış: Maksimum çıkış gücü 100 W (toplam)

Uçak - Şarj Üssü

Giriş: USB-C: 5-20 V, 5,0 A

Çıkış: Akü Bağlantı Noktası: 12-17 V, 8,0 A

Nominal Güç: 100 W

Şarj Türü: Bir seferde bir pil şarj edilir

Şarj Sıcaklığı: 5° ila 40° C

Diğerleri

31.12.2025'e kadar garantili yazılım güncellemeleri
