Mô-đun mở rộng DJI Matrice 300 RTK OSDK

Mô-đun mở rộng OSDK có thể gắn Manifold 2 vào nền tảng Matrice 300 RTK và cung cấp các giao diện bộ điều hợp tiêu chuẩn để cho phép kết nối với các nền tảng máy tính tích hợp khác nhau.

Tương thích với M300 RTK và Manifold 2.

Chuyển đổi các giao diện trên M300 RTK OSDK sang các giao diện tiêu chuẩn như USB Type-A, cổng nối tiếp UART và đầu ra nguồn XT30, để cho phép kết nối với các nền tảng máy tính tích hợp.

Có thể được sử dụng với gimbal hướng lên duy nhất để đáp ứng nhu cầu của nhiều tình huống hơn.

Khi được gắn vào M300 RTK, mô-đun có thể được đặt vào hộp vận chuyển an toàn trong khi gắn vào máy bay không người lái, đảm bảo việc cất giữ dễ dàng hơn.

Mô-đun này chuyển đổi các giao diện M300 RTK OSDK sang các giao diện tiêu chuẩn như USB Type-A, cổng nối tiếp UART và phích cắm nguồn XT30, để cho phép kết nối với các nền tảng máy tính tích hợp. Mô-đun không được thiết kế với khả năng chống bụi hoặc chống nước.

Vui lòng lắp ráp theo hướng dẫn trong Sách hướng dẫn sử dụng trước khi sử dụng.

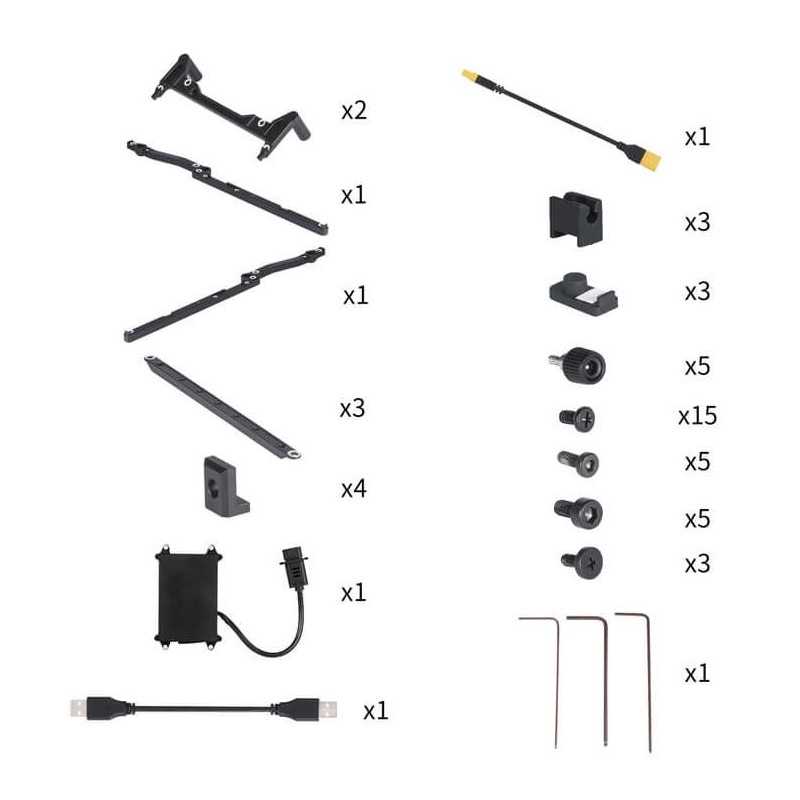

Trong cái hộp

Dấu ngoặc A (trên) x 2

Dấu ngoặc B (trái) x 1

Dấu ngoặc C (phải) x 1

Giá đỡ D (sườn tăng cường) x 3

Khối kết nối khung x 4

Mô-đun tấm bộ điều hợp OSDK x 1

Cáp USB (với hai cổng loại A) x 1

Cáp nguồn XT30 x 1

Kẹp dây x 3

Đệm chân x 3

Tay vặn x 5

Vít A (M1.6) x 15

Vít B (M2.0) x 5

Vít C (M3.0) x 5

Vít D (M1.6 bước) x 3

Bộ tuốc nơ vít x 1

Thông số kỹ thuật

Kích thước khi lắp ráp: 200 x 120 x 40 mm

Khả năng tương thích

Matrice M300 RTK

Manifold 2
