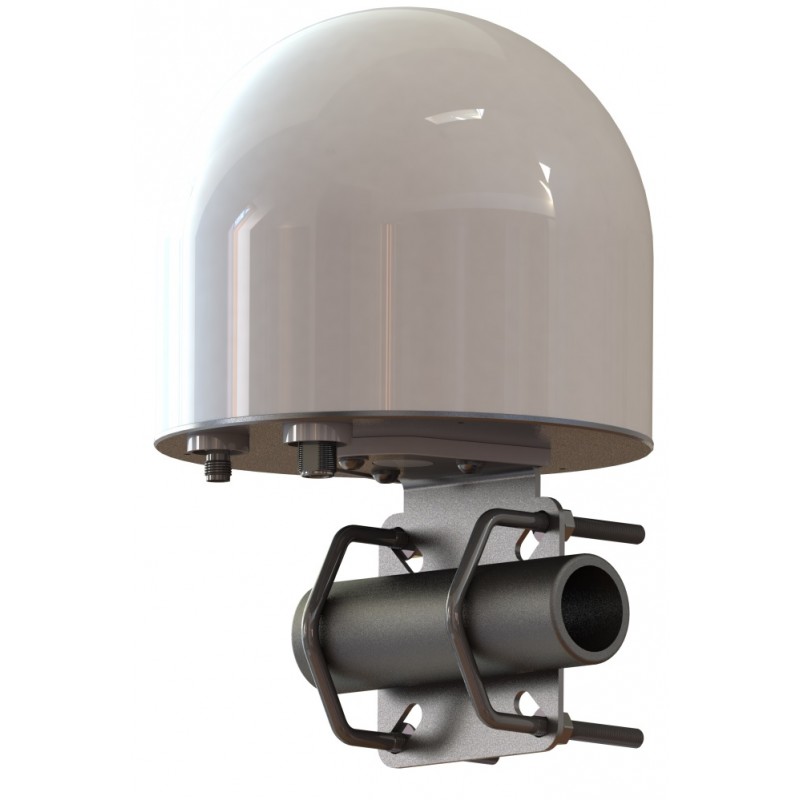

Quét Ăng-ten Thuraya Active Kit Ăng-ten SATCOM, Tương thích với giọng nói và GmPRS, 69002-000 DC-Feeder N (60101-053)

Tổng quan sản phẩm

• Ăng-ten chủ động cho thiết bị đầu cuối Thuraya : Bao gồm ăng-ten GPS chủ động tích hợp, cung cấp khả năng kết nối đáng tin cậy cho hệ thống vệ tinh Thuraya .
• Phạm vi phủ sóng đa hướng : Phủ sóng toàn bộ diện tích mà không cần phải trỏ, đảm bảo dễ sử dụng.
• Được tối ưu hóa cho mục đích sử dụng trên biển và trên đất liền : Được thiết kế để có hiệu suất mạnh mẽ trong môi trường hàng hải nhưng cũng phù hợp cho các ứng dụng trên đất liền.
• Giá đỡ đi kèm : Giá đỡ bằng thép không gỉ AISI-316 cao cấp và phần cứng được cung cấp để lắp đặt an toàn.
• Thiết kế chắc chắn : Được thiết kế để hoạt động trong điều kiện khắc nghiệt với bề mặt nhẵn, mái vòm radar có độ tổn thất thấp.
• Khả năng tương thích đa dạng : Tương thích với nhiều thiết bị khác nhau, bao gồm FDU-XT, SF2500, Seagull 5000(i), Hughes 7101, SO-2510, SG-2520, XT, FDU-2500, FDU-3500, SatTrans SAT-Office Docker và SAT-VDA Car Kit.
• Phụ kiện bổ sung : Bộ cấp nguồn DC và bộ cáp đồng trục được bán riêng. Bộ cáp được thiết kế để tuân thủ các thông số kỹ thuật Thuraya .
• Thiết kế cải tiến : Model 60101-000, trước đây gọi là 60100, hiện có giá đỡ.

Chi tiết đóng gói

• Loại bao bì : Được giao trong hộp cứng chắc chắn để vận chuyển an toàn.

Thông số kỹ thuật điện

• Dải tần số : 1525 - 1559 MHz, 1626,5 - 1660,5 MHz và 1575,42 MHz.
• Trở kháng : 50 Ohms.
• Hệ thống được hỗ trợ : Thuraya và GPS.
• Phân cực : LHCP (Phân cực tròn bên trái).
• Tỷ lệ trục : Nhỏ hơn 6 dB.
• Độ khuếch đại : 0 dBic.
• G/T (điển hình) : -22 dB/K; tối thiểu : -24 dB/K.
• EIRP (điển hình) : 7 dBW; tối thiểu : 5 dBW.
• Độ khuếch đại LNA cho GPS : 26 dB.
• Điện áp cung cấp : SAT: 10 - 24 VDC, GPS: 5 VDC.
• Công suất tiêu thụ : Trung bình: 12 W; Tối đa: 26 W.

Chi tiết cơ khí

• Màu sắc : Trắng tạo vẻ ngoài sạch sẽ và chuyên nghiệp.
• Chiều cao : 301 mm.
• Đường kính : 201 mm.
• Trọng lượng : 1,7 kg (chỉ có ăng-ten).
• Tùy chọn lắp đặt : Có thể lắp trên cột hoặc thanh ray bằng giá đỡ và bu lông chữ U được cung cấp.
• Hướng dẫn lắp đặt : Được cung cấp để lắp đặt đơn giản.
• Vật liệu : Được chế tạo từ nhôm anodized bạc, PCB, thép không gỉ, PTFE, ASA và đồng thau để có độ bền tối đa.
• Phạm vi nhiệt độ : Hoạt động: -25°C đến +55°C; Sống sót: -40°C đến +80°C.
• Đầu nối : SAT: N-cái; GPS: TNC-cái.
• Suy hao cáp : Khuyến nghị trong khoảng từ 3 dB đến 7,5 dB để có hiệu suất tối ưu.

Thông tin đặt hàng

• Mã số sản phẩm : 60101-053 Bộ sản phẩm: Ăng-ten + 69002-000 DC-Feeder N
