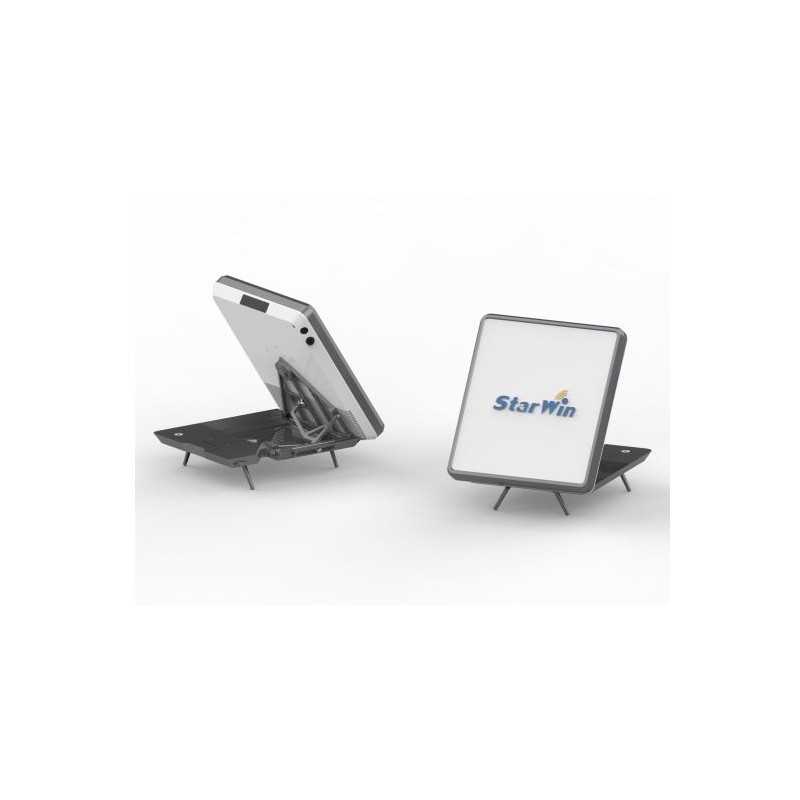

Thiết bị đầu cuối di động băng thông rộng tích hợp Starwin FL30P

Thiết bị đầu cuối thông tin vệ tinh tích hợp dòng Fl30P đã thay đổi hoàn toàn dạng parabol tiêu chuẩn được sử dụng cho liên lạc vệ tinh trong một thời gian dài, và là thế hệ tiếp theo thực sự của thiết bị đầu cuối thông tin vệ tinh.

Giải pháp tổng thể của hội nhập cao

Thiết bị đầu cuối di động băng thông rộng vệ tinh tích hợp Fl30p sử dụng ăng-ten mảng ống dẫn sóng có rãnh có độ lợi cao tiên tiến và tích hợp các thành phần cần thiết của truyền thông vệ tinh: Hệ thống ăng-ten, thiết bị RF, hệ thống Servo, modem vệ tinh, bộ định tuyến không dây và hệ thống cung cấp điện, giúp FL30P hoàn toàn tách biệt khỏi Parabol truyền thống hình thức, với hình thức và cấu trúc đơn giản hơn, thuận tiện hơn cho việc vận chuyển và vận hành, giải quyết triệt để vấn đề mà hệ thống trạm truyền thống vệ tinh không di động được.

Trải nghiệm hoạt động dễ sử dụng

Thiết kế giao diện hoạt động của thiết bị đầu cuối di động băng thông rộng vệ tinh tích hợp FL30P dựa trên trải nghiệm người dùng trực quan và đơn giản. Thiết bị đầu cuối không cần lắp ráp, đơn giản, thuận tiện và nhỏ gọn cho việc chỉ điểm vệ tinh. Ngay cả những nhân viên không có kiến thức chuyên môn về liên lạc vệ tinh hoặc kinh nghiệm sử dụng trạm di động vệ tinh cũng có thể hoàn thành tất cả các thao tác chỉ bằng cách kiểm tra các hướng dẫn vận hành hoặc đào tạo đơn giản.

Bảo trì có độ tin cậy cao

Dạng anten parabol truyền thống của trạm di động vệ tinh bán thành phẩm cần nhiều người hợp tác vận chuyển, lắp ráp tạm thời, dễ gây hư hỏng linh kiện. Thiết kế tích hợp của thiết bị đầu cuối di động băng thông rộng vệ tinh tích hợp FL30P giúp giảm điểm hỏng hóc ở mức độ lớn nhất và có độ tin cậy cao, có thể được vận chuyển và sử dụng bởi một người.

● Tích hợp: Ăng-ten, RF, Băng tần cơ sở và Nguồn cung cấp được tích hợp vào một tổng thể thu nhỏ: nhỏ hơn thiết bị đầu cuối parabol

● Nhẹ: Nhẹ hơn thiết bị đầu cuối hình parabol

● Thuận tiện: Dễ dàng mang theo, triển khai, cất gọn, vận chuyển và bảo trì

● Tiêu chuẩn hóa: Nó phù hợp để tích hợp thiết bị băng tần cơ sở kích thước nhỏ của các nhà sản xuất thiết bị chính thống.

● Tính kinh tế: Hiệu suất chi phí cao hơn so với các thiết bị đầu cuối dạng truyền thống

Thông số kỹ thuật chính

Tên Thiết bị đầu cuối di động băng thông rộng vệ tinh tích hợp

Mẫu FL30P-M

Ăng ten loại ăng ten có rãnh Antenna mảng ống dẫn sóng

Khẩu độ tương đương 0,3m

Hiệu suất ăng ten ≥85%

Dải tần số Rx: 10,70 ~ 12,75 GHz Tx: 13,75 ~ 14,50 GHz

Phân cực Phân cực tuyến tính kép

G / T ≥10dB / K (25 ℃)

Đạt được Rx: ≥[email protected] Tx: ≥[email protected]

Máy bay Sidelobe Az đầu tiên ≤-14dB

Hướng dẫn sử dụng chế độ trỏ

Thời gian trỏ 3 phút (điển hình)

Phạm vi góc phương vị Không giới hạn, tinh chỉnh ± 5 °

Phạm vi nâng cao Điều chỉnh thô 10 ° ~ 90 °, tinh chỉnh ± 5 °

Phạm vi phân cực ± 70 °

Cấu hình Modem vệ tinh Chọn mẫu theo yêu cầu của khách hàng, chẳng hạn như IQ200, Newtec2500, Newtec2510, UHP210 / 220, v.v.

BUC 16W

Nguồn điện DC 24V ± 5%, tích hợp pin 240WH

Công suất tiêu thụ 150W (16W BUC, Max)

Kích thước L: 385mm W: 345mm H: 80mm (Xếp gọn)

Trọng lượng 6,5 Kg (cấu hình điển hình)

Bảo vệ chống xâm nhập IP66

Kháng gió Cấp 7 Gió hoạt động bình thường

Nhiệt độ -25 ℃ ~ + 50 ℃

Độ ẩm 0 ~ 95%

Những người khác Tích hợp chức năng WIFI và Bluetooth
