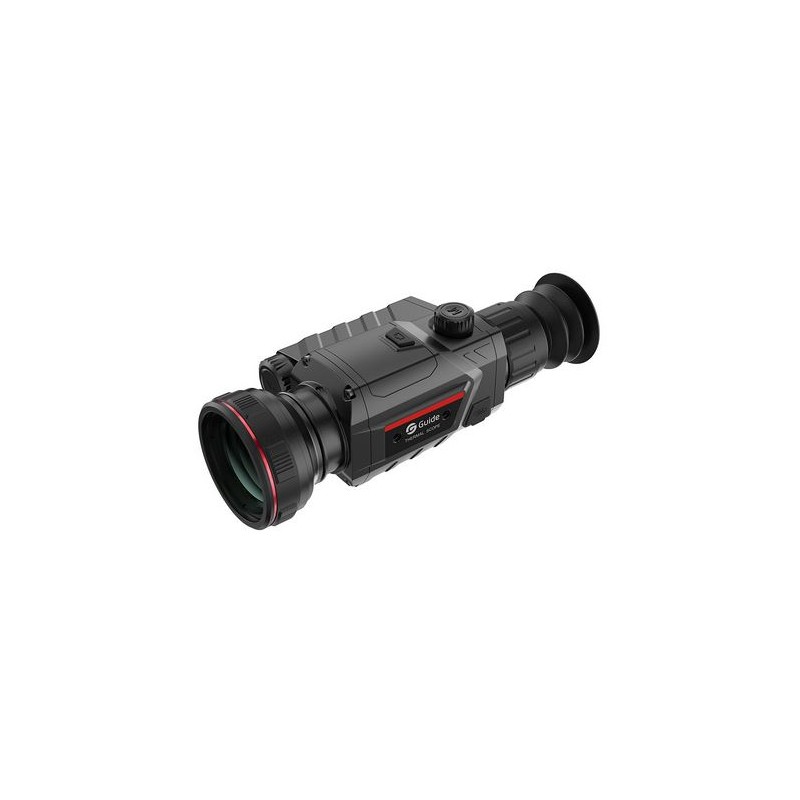

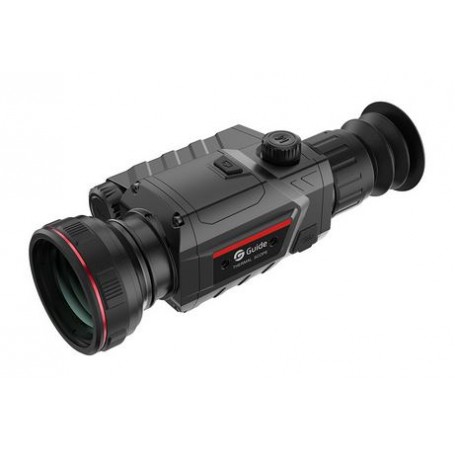

指南 TR420 热成像瞄准镜

TR 系列：经济型高性能红外热成像瞄准镜

TR 系列是一款经济实惠的红外热成像瞄准镜，专为民用而设计，具有高灵敏度和三种镜头选择（25 毫米、35 毫米和 50 毫米）。该系列提供清晰、细致的成像，具有 400 × 300 红外分辨率，确保在任何条件下的准确性。TR 系列结构紧凑、防水、防尘、抗震性强，坚固耐用，可承受恶劣环境。

规格

• 红外分辨率：400x300，可实现清晰、细致的图像
• 焦距：25mm F1.0
• 视场角：10.44°×7.87°
• 顯示器：1024×768 AMOLED

高清热探测器

TR 系列配备 12µm 热成像探测器，提供 400×300 分辨率和 25mK NETD，确保全天候高热灵敏度和清晰的图像。

全彩高清 AMOLED 显示屏

0.39 英寸高清 AMOLED 显示屏具有 1024×768 分辨率，可提供清晰、高对比度和生动的图像，以丰富的色彩捕捉每个细节。

快拆式安装座，安装简便

TR 系列可通过快速释放瞄准镜支架轻松安装，并由锁定杆固定，从而实现无需工具的快速、安全连接。

弹道计算集成

TR 系列兼容 TargetIR 弹道应用程序（适用于 Android 和 iOS），允许用户输入子弹和天气参数，提供精确的弹道计算，以实现精准射击。

带音频的照片和视频拍摄

集成的照片和视频功能让用户可以轻松捕捉和分享精彩瞬间。内置麦克风可录制音频，非常适合记录观察结果。

一键屏幕冻结，轻松调零

屏幕冻结可以快速方便地归零，提高准确性并提供用户友好的体验。

外部激光测距仪

可选的外置激光测距仪可实现高达 600 米的精确距离测量，开机时自动连接，无需手动配对。

七种颜色可选，增强观看体验

TR 系列具有七种调色板（白热、黑热、红热、绿热、铁红色、蓝热和棕褐色），可适应各种观看条件，优化检测和识别。

IP67 防护等级，经久耐用

TR 系列的防护等级达到 IP67，防水防尘，可承受高湿度、大雨和冲击，并具有高达 800G 的出色抗冲击能力。

无线 (OTA) 固件更新

通过连接到 TargetIR 轻松更新固件，确保高效、无缝升级。

包装内容
设备、快速释放瞄准镜支架、Type-C 电缆、5V2A 适配器（兼容美国、英国、澳大利亚和欧洲）、18650 电池、电池充电器、镜头盖、眼罩、快速入门指南和保修卡。

技术规格

• 型号：TR420

传感器

• 类型：非制冷 VOx 红外探测器，8 至 14μm
• 分辨率：400×300@12μm
• 净温度: 25mK
• 帧速率：50 Hz

镜片

• 物镜：25mm，F1.0
• 视场角：11°×8.2°
• 100 米处视野：19 米 x 14 米
• 放大倍数：2.3x~9.2x
• 探测范围：1300 米/1400 码

展示

• 类型：0.39'' AMOLED 1024×768
• 调色板：白热、黑热、红热、绿热、铁红、蓝热、棕褐色
• 目镜：出瞳距离 48 毫米；屈光度 ± 4；变焦 14 倍

硬件

• 无线网络：2.4G
• 接口：USB Type-C
• 附加功能：麦克风，蓝牙

系统

• 录音：照片和视频，带录音
• 内存：32GB 内部存储

力量

• 电池类型：单个可更换的 18650 电池
• 工作时间：最长 8 小时

环境保护

• 工作温度：-30°C 至 50°C (-22°F 至 +122°F)
• 抗冲击性：1ms 时 800G（IEC60068-2-27 标准）
• 封装：IP67

物理尺寸和重量

• 重量：564 克 / 19.89 盎司
• 尺寸：201×89×66 毫米（7.91×3.50×2.60 英寸）
