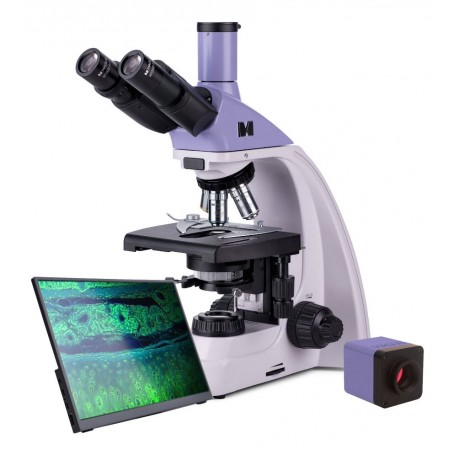

مجهر رقمي بيولوجي MAGUS Bio D250TL LCD

يقوم مجهر MAGUS Bio D250TL LCD بدراسة المقاطع الرقيقة ومسحات العينات البيولوجية. يتم إجراء الملاحظات باستخدام تقنية الفحص المجهري Brightfield في الضوء المنقول. يعمل مصباح LED بقدرة 3 وات كمصدر للضوء، وتتميز البصريات بأهداف لونية لا متناهية. يدعم المجهر ملحقات إضافية، بما في ذلك أجهزة المجال الداكن والاستقطاب وتباين الطور. هذا المجهر هو الخيار الأمثل للتحليل المختبري والبحث والتدريس.

كاميرا رقمية

تم تجهيز كاميرا HDMI الرقمية MAGUS CHD10 بمستشعر 2 ميجابكسل وتنتج صورًا واقعية عالية الدقة بدقة 1920 × 1080 بكسل. إنها كاميرا مستقلة لا تتطلب الاتصال بجهاز كمبيوتر أو تثبيت برامج إضافية. يمكن توصيل الكاميرا مباشرة بجهاز تلفزيون أو شاشة أو جهاز عرض لعرض الصورة. توفر واجهة HDMI معدل نقل عالي ومستقر من الكاميرا إلى الشاشة الخارجية. يتم تسجيل الفيديو بمعدل 60 إطارًا في الثانية. تجمع الكاميرا بين FPS العالي وعرض النطاق الترددي العالي HDMI. لذلك، تكون مقاطع الفيديو مفعمة بالحيوية، دون أي تجميد أو فجوات بين الإطارات. عند الدقة القصوى، تكون الصورة مفصلة بشكل جيد، وتكون الكائنات المتحركة مرئية بدون أخطاء، ويتم عرض حركة الكائن دون تأخير.

شاشة

تم تصميم شاشة MAGUS MCD20 لاستخدام نظام التصور لمجهر MAGUS. وهو متصل بكاميرا مثبتة على المجهر لعرض الصور في الوقت الحقيقي. وهو يدعم كاميرات MAGUS ذات الدقة العالية الكاملة HDMI. قطر الشاشة 13.3 بوصة. توفر مصفوفة IPS صورًا مشرقة بزوايا مشاهدة كبيرة. إذا نظرت إلى الشاشة بزاوية، فلن يتم تشويه إعادة إنتاج الألوان. يمكن وضع الشاشة على حامل قابل للطي على طاولة أو رف أو تثبيتها مباشرة على حامل الكاميرا أو المجهر.

بصريات

يتضمن الرأس ثلاثي العينيات أنبوبين عينيين للمراقبة وأنبوبًا رأسيًا لتركيب الكاميرا الرقمية (غير متضمنة). تميل الأنابيب بزاوية 30 درجة لساعات عمل طويلة مريحة ويمكن تدويرها بزاوية 360 درجة لتناسب ارتفاع المراقب. توجد حلقة ضبط الديوبتر على الأنبوب الأيسر.

يتم تثبيت الأهداف في قطعة أنف دوارة ذات 5 فتحات - يتم تضمين أربعة أهداف، ويتم ترك فتحة واحدة لهدف إضافي مجانًا. يمكن تثبيت أي هدف اختياري في الفتحة الحرة، مما يسمح بتكبير إضافي ضمن نطاق التكبير. يمكن للمستخدم رؤية الهدف المُدرج في المسار البصري أثناء المراقبة حيث يتم توجيه قطعة الأنف الدوارة نحو الداخل. إنها تحافظ على المساحة فوق المسرح مجانًا.

يتراوح نطاق التكبير من 40x إلى 1000x (ينطبق فقط على التكوين الأساسي). إذا قمت بإضافة أهداف إضافية، سيتم زيادة الحد الأعلى للتكبير.

إضاءة

توفر مصابيح LED المثبتة في الجزء السفلي من المجهر إضاءة ساطعة ومتساوية للجسم. تظل درجة حرارة اللون كما هي عند تغيير السطوع. قوة الإضاءة 3 واط. يبلغ عمر التشغيل 50,000 ساعة. يتم تشغيل نظام الإضاءة بواسطة مصدر طاقة التيار المتردد.

من خلال ضبط موضع مكثف Abbe وفتح أو إغلاق الفتحة والأغشية الميدانية، من الممكن إعداد إضاءة Köhler. يمكنك استخدام أشرطة التمرير لتقنيات Darkfield وتباين الطور (يتم توفير فتحة خاصة في المكثف). باستخدام شريط التمرير، يكون التبديل بين تقنيات البحث سريعًا جدًا.

آلية المرحلة والتركيز

لا تحتوي المرحلة على رف تحديد المواقع. لذلك، لن يزعجك أثناء الملاحظات، وسيشغل المجهر نفسه مساحة أقل على سطح المكتب. الملحق الميكانيكي الذي ينقل العينة قابل للإزالة (مفيد للمسح اليدوي).

يتم استخدام التركيز الخشن والدقيق لضبط التركيز. توجد المقابض على كلا الجانبين. نظرًا لأنها تقع بالقرب من القاعدة، فلن تضطر إلى رفع يديك في الهواء أثناء العمل. يمكنك استرخائهم على الطاولة. يحتوي التركيز الخشن على مقبض قفل وتعديل التوتر. تعديل التركيز سلس وسهل.

مُكَمِّلات

يمكن تعزيز قدرات مجهر MAGUS Bio D250TL LCD من خلال مجموعة من الملحقات، بما في ذلك العدسات والأهداف وشرائح المعايرة والكاميرات الرقمية والحقل المظلم والاستقطاب وأجهزة تباين الطور.

الملامح الرئيسية للمجهر:

• رأس ثلاثي العينيات، قطعة أنف دوارة لخمسة أهداف، بصريات لا متناهية
• تدور أنابيب العدسة 360 درجة لسهولة التعديل لتناسب ارتفاع المراقب
• توجد حلقة ضبط الديوبتر على الأنبوب الأيسر، تركيز خشن ودقيق
• يحتوي التركيز الخشن على مقبض قفل وتعديل التوتر
• يتم وضع مكثف Abbe في المنتصف وقابل لضبط الارتفاع، وتسمح أغشية المجال والفتحة بإعداد إضاءة Köhler
• مصدر الضوء المرسل - 3 وات LED مع سطوع قابل للتعديل، مدعوم بمصدر طاقة 220 فولت
• خيار تثبيت ملحقات إضافية

الملامح الرئيسية للكاميرا:

• تعمل الكاميرا بشكل مستقل دون الاتصال بجهاز كمبيوتر أو تثبيت أي برنامج
• واجهة HDMI لمعدل نقل بيانات عالي ومستقر
• تبلغ دقة الكاميرا 1920 × 1080 بكسل - وهو خيار مثالي لعرض الصور على شاشة عالية الدقة بالكامل
• 60 إطارًا في الثانية لمراقبة العينات المتحركة وتسجيل الفيديو وتحريك العينة دون اهتزاز أو تأخير
• يوفر مستشعر الإضاءة الخلفية CMOS الملون من SONY Starvis مستوى ضوضاء منخفض وحساسية عالية للضوء حتى في ظروف الإضاءة المنخفضة. سوف تحصل على صور أكثر وضوحًا وإشراقًا وأكثر تشبعًا بالألوان
• برنامج يحتوي على صور وتسجيل فيديو وتحرير وعرض خارجي وقياسات خطية وزاوية

تتضمن المجموعة:

• كاميرا رقمية MAGUS CHD10 (كاميرا رقمية، كابل HDMI (1.5 متر)، ماوس USB، بطاقة ذاكرة SD سعة 32 جيجابايت، محول طاقة تيار متردد 12 فولت/1 أمبير (يورو)، دليل المستخدم وبطاقة الضمان)
• شاشة LCD ماجوس MCD20
• قاعدة مزودة بمدخل طاقة، ومصدر ضوء منقول، وآلية تركيز، ومسرح، ومكثف، وفتحة أنف دوارة
• رأس ثلاثي العينيات
• الهدف اللوني لخطة إنفينيتي: 4x/0.1
• الهدف اللوني لخطة إنفينيتي: 10x/0.25
• الهدف اللوني لخطة Infinity: 40x/0.65 (محمل بنابض)
• الهدف اللوني لخطة Infinity: 100x/1.25 (محمل بنابض)
• عدسات عينية مقاس 10x/22 مم مع راحة طويلة للعين (قطعتان)
• أكواب العين (2 قطعة)
• المرشحات (4 قطع)
• محول الكاميرا C-mount
• زجاجة من الزيت المغمور
• مفتاح ربط سداسي
• سلك طاقة التيار المتردد
• غطاء الغبار
• دليل المستخدم وبطاقة الضمان

تحديد

معرف المنتج 83011

العلامة التجارية ماجوس

الضمان 5

إيان 5905555018072

حجم العبوة (الطول × العرض × الارتفاع) 43.1x27.1x63

وزن الشحن 12.65

مواصفات المجهر

النوع بيولوجي، خفيف/بصري، رقمي

ثلاثي العينيات الرأس

رأس الفوهة جميل (Siedentopf، دوران 360 درجة)

زاوية ميل الرأس 30 درجة

التكبير، التكوين الأساسي × 40–1000 (*اختياري: 40–1200/1250/1500/1600/2000/2500)

قطر أنبوب العدسة 30 مم

العدسات 10x/22 مم، راحة العين: 10 مم (*اختياري: 10x/22 مم بمقياس، 12.5x/14؛ 15x/15؛ 20x/12؛ 25x/9)

الأهداف خطة اللانهاية اللوني: 4x/0.1؛ 10x/0.25؛ 40xس/0.65؛ 100xs/1.25 (زيت)؛ المسافة البؤرية: 45 مم (*اختياري: 20x/0.4؛ 60xs/0.80)

قطعة أنف دوارة لـ 5 أهداف

مسافة العمل، مم 21 (4x)؛ 5 (10x)؛ 0.66 (40xث)؛ 0.36 (100xث)؛ 8.8 (20x)؛ 0.465 (60س)

المسافة بين الحدقتين 48 - 75 ملم

المرحلة، مم 180x150

نطاق الحركة المرحلة، مم 75/50

تتميز المرحلة بمرحلة ميكانيكية ذات محورين، بدون رف تحديد المواقع

ضبط ديوبتر العدسة، الديوبتر ±5 (على الأنبوب الأيسر)

مكثف Abbe المكثف، NA 1.25، قابل للتعديل في المنتصف، وقابل لضبط الارتفاع، وفتحة فتحة قابلة للتعديل، وفتحة لمنزلق darkfield ومنزلق تباين الطور، وحامل متوافق

الحجاب الحاجز فتحة الحجاب الحاجز قابل للتعديل، الحجاب الحاجز مجال القزحية قابل للتعديل

تركيز بؤري محوري، وتركيز خشن (21 مم، 39.8 مم/دائرة، مع مقبض قفل ومقبض ضبط التوتر) وتركيز دقيق (0.002 مم)

إضاءة إل إي دي

تعديل السطوع نعم

مصدر الطاقة 220±22 فولت، 50 هرتز، شبكة التيار المتردد

نوع مصدر الضوء: 3W LED

مرشحات الضوء نعم

نطاق درجة حرارة التشغيل، درجة مئوية 5...+35

القدرة على توصيل جهاز تباين الطور للمعدات الإضافية (المكثف والأهداف)، ومكثف الحقل المظلم (الجاف أو الزيتي)، وأجهزة الاستقطاب (المستقطب والمحلل)

مستوى المستخدم المستخدمين ذوي الخبرة والمهنيين

مستوى صعوبة التجميع والتركيب معقد

مختبر التطبيقات/الطبية

موقع الإضاءة أقل

طريقة البحث مجال مشرق

الحقيبة/العلبة/الحقيبة في مجموعة غطاء الغبار

الوزن كجم 8

الأبعاد مم 200x436x400

مواصفات الكاميرا

مستشعر سوني ستارفيس CMOS

اللون/لون أحادي اللون

ميجا بكسل 2

الحد الأقصى للدقة، بكسل 1920x1080

حجم المستشعر 1/2.8 بوصة (5.57 × 3.13 ملم)

حجم البكسل، ميكرومتر 2.9x2.9

واجهة موصلات HDMI 1.4

بطاقة ذاكرة SD تصل إلى 32 جيجابايت

القدرة على توصيل ماوس USB بمعدات إضافية

حساسية الضوء 1300 مللي فولت عند 1/30 ثانية

وقت التعرض 0.04 مللي ثانية-1000 مللي ثانية

تسجيل الفيديو نعم

معدل الإطارات، إطارًا في الثانية بدقة 60@1920x1080 (HDMI)

مكان تركيب أنبوب ثلاثي العينيات، أنبوب العدسة بدلاً من العدسة

تنسيق الصورة *.jpg

تنسيق الفيديو *.h.264، *.mp4

النطاق الطيفي، نانومتر 380-650 (مرشح الأشعة تحت الحمراء المدمج)

نوع الغالق ERS (مصراع دوار إلكتروني)

برنامج HDMI: مدمج

متطلبات النظام لا تتطلب الاتصال بالكمبيوتر

الجسم من الألومنيوم الصلب

محول تيار متردد لإمداد طاقة الكاميرا 12 فولت، 1 أمبير

مواصفات مدخل محول طاقة التيار المتردد: جهد التيار المتردد 100-240 فولت، 50/60 هرتز، الخرج: جهد التيار المستمر 12 فولت/1 أمبير

نطاق درجة حرارة تشغيل الكاميرا، درجة مئوية -10...+50

نطاق رطوبة التشغيل، % 30 - 80
