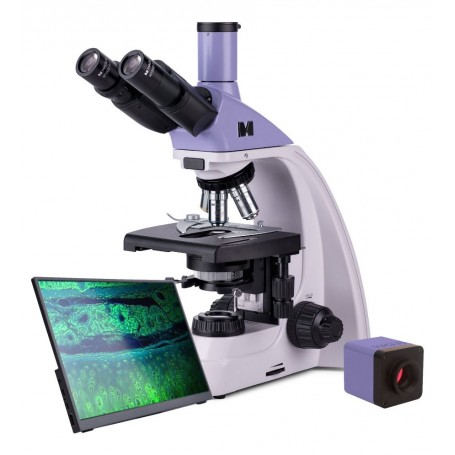

MAGUS Bio D250TL LCD biologinis skaitmeninis mikroskopas

MAGUS Bio D250TL LCD mikroskopas tiria plonus biologinių mėginių pjūvius ir tepinėlius. Stebėjimai atliekami naudojant šviesaus lauko mikroskopijos techniką perduodamoje šviesoje. 3 vatų šviesos diodas yra šviesos šaltinis, o optikoje yra begalybės plano achromatiniai objektyvai. Mikroskopas palaiko papildomus priedus, įskaitant tamsaus lauko, poliarizacijos ir fazinio kontrasto įrenginius. Šis mikroskopas yra idealus pasirinkimas laboratorinei analizei, tyrimams ir mokymui.

Skaitmeninė kamera

Skaitmeninė HDMI kamera MAGUS CHD10 turi 2MP jutiklį ir sukuria tikroviškus Full HD vaizdus 1920x1080px raiška. Tai autonominė kamera, kuriai nereikia prisijungti prie kompiuterio ar įdiegti papildomos programinės įrangos. Kad būtų rodomas vaizdas, fotoaparatą galima tiesiogiai prijungti prie televizoriaus, monitoriaus ar projektoriaus. HDMI sąsaja užtikrina didelį ir stabilų perdavimo greitį iš fotoaparato į išorinį ekraną. Vaizdo įrašas įrašomas 60 kadrų per sekundę greičiu. Kamera sujungia didelį FPS ir didelio pralaidumo HDMI. Todėl vaizdo įrašai yra ryškūs, be užstrigimų ar tarpų tarp kadrų. Esant maksimaliai raiškai, vaizdas yra gerai detalus, judantys objektai matomi be klaidų, o objekto judėjimas rodomas be uždelsimų.

Monitorius

MAGUS MCD20 monitorius sukurtas naudoti MAGUS mikroskopo vizualizacijos sistemą. Jis yra prijungtas prie kameros, pritvirtintos prie mikroskopo, kad būtų rodomi vaizdai realiuoju laiku. Jis palaiko MAGUS Full HD raiškos HDMI kameras. Ekrano įstrižainė yra 13,3 colio. IPS matrica suteikia ryškius vaizdus su dideliais žiūrėjimo kampais. Jei žiūrite į ekraną kampu, spalvų atkūrimas nebus iškraipytas. Ekraną galima pastatyti ant sulankstomo stovo ant stalo ar lentynos arba montuoti tiesiai prie fotoaparato ar mikroskopo stovo.

Optika

Trinokuliarinėje galvutėje yra du okuliaro vamzdeliai stebėjimams ir vertikalus vamzdelis skaitmeninei kamerai tvirtinti (nepridedamas). Vamzdžiai yra pasvirę 30° kampu, kad būtų patogios ilgos darbo valandos, juos galima pasukti 360°, kad atitiktų stebėtojo ūgį. Kairiajame vamzdyje yra dioptrijų reguliavimo žiedas.

Objektyvai montuojami į 5 angų besisukantį antgalį – komplekte yra keturi objektyvai, vienas lizdas papildomam objektyvui paliktas laisvas. Į laisvą angą galima įmontuoti bet kurį pasirenkamą objektyvą, leidžiantį papildomai padidinti padidinimo diapazone. Vartotojas gali matyti objektyvą, įdėtą į optinį kelią stebėjimo metu, nes besisukantis antgalis yra nukreiptas į vidų. Tai išlaiko laisvą erdvę virš scenos.

Didinimo diapazonas yra nuo 40x iki 1000x (taikoma tik pagrindinei konfigūracijai). Jei pridėsite papildomų objektyvų, viršutinė padidinimo riba bus padidinta.

Apšvietimas

Mikroskopo apačioje sumontuoti šviesos diodai užtikrina ryškų ir tolygų objekto apšvietimą. Keičiant ryškumą, spalvos temperatūra išlieka ta pati. Apšvietimo galia 3W. Jo tarnavimo laikas yra 50 000 valandų. Apšvietimo sistema maitinama iš kintamosios srovės maitinimo šaltinio.

Reguliuojant Abbe kondensatoriaus padėtį ir atidarius arba uždarius diafragmą bei lauko diafragmas, galima nustatyti Köhler apšvietimą. Tamsaus lauko ir fazinio kontrasto technikoms galite naudoti slankiklius (kondensatoriuje yra specialus lizdas). Naudojant slankiklį, perjungimas tarp tyrimo metodų yra labai greitas.

Scena ir fokusavimo mechanizmas

Scenoje nėra pozicionavimo stovo. Todėl stebėjimų metu jis netrukdys, o pats mikroskopas užims mažiau vietos darbalaukyje. Mechaninis priedas, perkeliantis mėginį, yra nuimamas (naudingas nuskaitant rankiniu būdu).

Fokusavimui reguliuoti naudojamas grubus ir smulkus fokusavimas. Rankenėlės yra iš abiejų pusių. Kadangi jie yra arčiau pagrindo, dirbant nereikia laikyti rankų ore. Galite juos atsipalaiduoti ant stalo. Grubus fokusavimas turi fiksavimo rankenėlę ir įtempimo reguliavimą. Fokuso reguliavimas vyksta sklandžiai ir be jokių pastangų.

Priedai

MAGUS Bio D250TL LCD mikroskopo galimybes galima patobulinti naudojant priedus, įskaitant okuliarus, objektyvus, kalibravimo skaidres, skaitmeninius fotoaparatus, tamsaus lauko, poliarizacijos ir fazinio kontrasto įrenginius.

Pagrindinės mikroskopo savybės:

• Trinokulinė galvutė, besisukantis antgalis 5 objektyvams, begalybės plano achromatinė optika
• Okuliaro vamzdeliai sukasi 360°, kad būtų lengva reguliuoti, kad atitiktų stebėtojo ūgį
• Kairiajame vamzdyje yra dioptrijų reguliavimo žiedas, šiurkštus ir smulkus fokusavimas
• Grubus fokusavimas turi fiksavimo rankenėlę ir įtempimo reguliavimą
• Abbe kondensatorius yra centre ir reguliuojamo aukščio, o lauko ir diafragmos diafragmos leidžia nustatyti Köhler apšvietimą
• Perduodamos šviesos šaltinis – 3W LED su reguliuojamu ryškumu, maitinamas 220V maitinimo šaltiniu
• Galimybė įdiegti papildomus priedus

Pagrindinės kameros savybės:

• Fotoaparatas veikia autonomiškai, neprisijungus prie kompiuterio ar neįdiegęs jokios programinės įrangos
• HDMI sąsaja aukštam ir stabiliam duomenų perdavimo greičiui
• Kameros skiriamoji geba yra 1920 x 1080 pikselių – idealus pasirinkimas vaizdui rodyti Full HD monitoriuje
• 60 kadrų per sekundę, kad būtų galima stebėti judančius mėginius, įrašyti vaizdo įrašą ir perkelti mėginį be trūkčiojimų ar vėlavimų
• SONY Starvis spalvotas CMOS apšviestas jutiklis užtikrina žemą triukšmo lygį ir didelį jautrumą šviesai net esant prastam apšvietimui. Gausite aiškesnius, ryškesnius ir daugiau spalvų vaizdus
• Programinė įranga su nuotraukų, vaizdo įrašymu, redagavimu, išoriniu ekranu, linijiniais ir kampiniais matavimais

Į komplektą įeina:

• MAGUS CHD10 skaitmeninis fotoaparatas (skaitmeninis fotoaparatas, HDMI laidas (1,5 m), USB pelė, 32 GB SD atminties kortelė, kintamosios srovės adapteris 12V/1A (Euro), vartotojo vadovas ir garantinė kortelė)
• MAGUS MCD20 LCD monitorius
• Pagrindas su maitinimo įėjimu, skleidžiamos šviesos šaltiniu, fokusavimo mechanizmu, scena, kondensatoriumi ir besisukančiu antgaliu
• Trinokulinė galva
• Begalybės plano achromatinis objektyvas: 4x/0,1
• Begalybės plano achromatinis objektyvas: 10x/0,25
• Begalybės plano achromatinis objektyvas: 40x/0,65 (spyruoklinis)
• Begalybės plano achromatinis objektyvas: 100 x 1,25 (spyruoklinis)
• 10x/22mm okuliarai su ilgu akių reljefu (2 vnt.)
• Akių kaušeliai (2 vnt.)
• Filtrai (4 vnt.)
• C tipo kameros adapteris
• Imersinio aliejaus butelis
• Šešiakampis raktas
• Kintamosios srovės maitinimo laidas
• Padengtas dulkėmis
• Naudojimo instrukcija ir garantinis talonas

Specifikacijos

Prekės ID 83011

Prekinis ženklas MAGUS

Garantija 5

EAN 5905555018072

Pakuotės dydis (PxPxA) 43,1x27,1x63

Siuntimo svoris 12,65

Mikroskopo specifikacijos

Tipas biologinis, šviesus/optinis, skaitmeninis

Galvos trinokulis

Antgalis Gemel galvutė (Siedentopf, pasukimas 360°)

Galvos pasvirimo kampas 30°

Didinimas, x 40–1000 pagrindinė konfigūracija (*pasirenkama: 40–1200/1250/1500/1600/2000/2500)

Okuliaro vamzdžio skersmuo, mm 30

Okuliarai 10х/22mm, akių reljefas: 10mm (*pasirinktinai: 10x/22mm su skale, 12,5x/14; 15x/15; 20x/12; 25x/9)

Tikslai begalybės planas achromatinis: 4x/0,1; 10x/0,25; 40xs/0,65; 100xs/1,25 (aliejus); parfokalinis atstumas: 45 mm (*pasirinktinai: 20x/0,4; 60xs/0,80)

Besisukantis antgalis 5 objektyvams

Darbinis atstumas, mm 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs)

Atstumas tarp vyzdžių, 48-75 mm

Scena, mm 180x150

Scenos judėjimo diapazonas, mm 75/50

Scenoje yra dviejų ašių mechaninė scena, be padėties nustatymo stovo

Okuliaro dioptrijų reguliavimas, dioptrijos ±5 (kairiajame vamzdelyje)

Kondensatorius Abbe kondensatorius, NA 1.25, reguliuojamas centre, reguliuojamo aukščio, reguliuojamos diafragmos diafragma, tamsaus lauko slankiklio ir fazinio kontrasto slankiklio anga, uodegos tvirtinimas

Diafragma reguliuojama diafragma, reguliuojama rainelės lauko diafragma

Bendraašis fokusavimas, grubus fokusavimas (21 mm, 39,8 mm / apskritimas, su fiksavimo rankenėle ir įtempimo reguliavimo rankenėle) ir tikslus fokusavimas (0,002 mm)

Apšvietimas LED

Ryškumo reguliavimas taip

Maitinimas 220±22V, 50Hz, kintamos srovės tinklas

Šviesos šaltinio tipas 3W LED

Šviesos filtrai taip

Darbinės temperatūros diapazonas,°C 5...+35

Galimybė prijungti papildomą įrangą fazinio kontrasto įrenginį (kondensatorių ir objektyvus), tamsaus lauko kondensatorių (sausą arba alyvą), poliarizacijos įrenginius (poliarizatorių ir analizatorių)

Vartotojo lygio patyrę vartotojai, profesionalai

Sudėtingas surinkimo ir montavimo sudėtingumo lygis

Taikymo laboratorija/medicina

Apšvietimo vieta žemesnė

Tyrimo metodas šviesus laukas

Krepšys / dėklas / maišelis komplekte nuo dulkių

Svoris, kg 8

Matmenys, mm 200x436x400

Kameros specifikacijos

Sensorinis Starvis CMOS jutiklis

Spalva/vienspalvė spalva

2 megapikseliai

Didžiausia raiška, pix 1920x1080

Jutiklio dydis 1/2,8 colio (5,57 x 3,13 mm)

Pikselių dydis, μm 2,9x2,9

Sąsajos jungtys HDMI 1.4

Atminties kortelė SD iki 32GB

Galimybė prijungti papildomos įrangos USB pelę

Šviesos jautrumas 1300mV esant 1/30s

Ekspozicijos laikas 0,04 ms–1000 ms

Vaizdo įrašymas taip

Kadrų dažnis, kadrai per sekundę, kai skiriamoji geba 60@1920x1080 (HDMI)

Trinokulinio vamzdelio montavimo vieta, okuliaro vamzdelis vietoj okuliaro

Vaizdo formatas *.jpg

Vaizdo įrašo formatas *.h.264, *.mp4

Spektro diapazonas, nm 380–650 (įmontuotas IR filtras)

Užrakto tipas ERS (elektroninis susukamasis langinis)

Programinė įranga HDMI: įmontuota

Sistemos reikalavimai nereikalauja kompiuterio ryšio

Korpusas tvirtas aliuminis

Fotoaparato maitinimo šaltinis AC adapteris 12V, 1A

Kintamosios srovės adapterio įvesties specifikacijos: kintamosios srovės įtampa 100–240V, 50/60Hz, išėjimas: nuolatinė įtampa 12V/1A

Kameros darbinės temperatūros diapazonas, °С -10...+50

Darbinės drėgmės diapazonas, % 30–80
