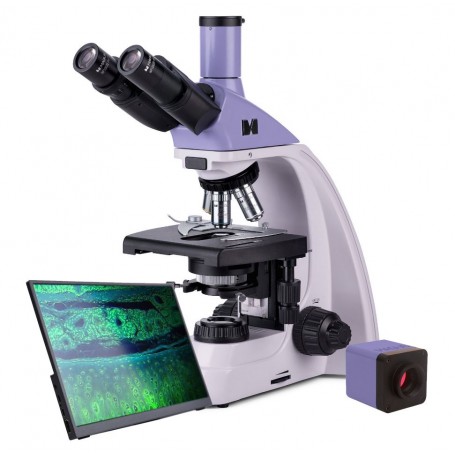

مجهر رقمي بيولوجي MAGUS Bio D250T LCD

يعد المجهر البيولوجي MAGUS Bio D250T LCD أداة احترافية لمراقبة العينات البيولوجية في الضوء المنقول. تقنية المراقبة الأساسية هي تقنية Brightfield (جاهزة للاستخدام). تتوفر أيضًا تقنيات Darkfield، والاستقطاب، وتباين الطور، ولكنها تتطلب ملحقات مجهرية إضافية. يعد المجهر ممتازًا للملاحظات المختبرية والبحثية في الطب والأدوية والطب الشرعي والزراعة وغيرها من المجالات.

كاميرا رقمية

تم تجهيز كاميرا HDMI الرقمية MAGUS CHD10 بمستشعر 2 ميجابكسل وتنتج صورًا واقعية عالية الدقة بدقة 1920 × 1080 بكسل. إنها كاميرا مستقلة لا تتطلب الاتصال بجهاز كمبيوتر أو تثبيت برامج إضافية. يمكن توصيل الكاميرا مباشرة بجهاز تلفزيون أو شاشة أو جهاز عرض لعرض الصورة. توفر واجهة HDMI معدل نقل عالي ومستقر من الكاميرا إلى الشاشة الخارجية. يتم تسجيل الفيديو بمعدل 60 إطارًا في الثانية. تجمع الكاميرا بين FPS العالي وعرض النطاق الترددي العالي HDMI. لذلك، تكون مقاطع الفيديو مفعمة بالحيوية، دون أي تجميد أو فجوات بين الإطارات. عند الدقة القصوى، تكون الصورة مفصلة بشكل جيد، وتكون الكائنات المتحركة مرئية بدون أخطاء، ويتم عرض حركة الكائن دون تأخير.

شاشة

تم تصميم شاشة MAGUS MCD20 لاستخدام نظام التصور لمجهر MAGUS. وهو متصل بكاميرا مثبتة على المجهر لعرض الصور في الوقت الحقيقي. وهو يدعم كاميرات MAGUS ذات الدقة العالية الكاملة HDMI. قطر الشاشة 13.3 بوصة. توفر مصفوفة IPS صورًا مشرقة بزوايا مشاهدة كبيرة. إذا نظرت إلى الشاشة بزاوية، فلن يتم تشويه إعادة إنتاج الألوان. يمكن وضع الشاشة على حامل قابل للطي على طاولة أو رف أو تثبيتها مباشرة على حامل الكاميرا أو المجهر.

بصريات

توفر الأهداف اللونية للخطة صورة واضحة ومتباينة ومفصلة جيدًا مع الحد الأدنى من التشويه. يتراوح التكبير مع الأهداف والعدسات المضمنة من 40 إلى 1000x، ويمكن زيادة الحد الأعلى باستخدام العدسات الإضافية. يتم تصحيح البصريات إلى ما لا نهاية، مما يعني إمكانية تركيب ملحقات إضافية في المسار البصري.

يحتوي الرأس ثلاثي العينيات على أنبوب عمودي منفصل لتركيب كاميرا رقمية (غير متضمنة). يتم وضعه عموديا. تم تجهيز الرأس ثلاثي العينيات بأنابيب دوارة 360 درجة، ومن الممكن ضبط الديوبتر على الأنبوب الأيسر. يتيح لك تصميم الرأس ثلاثي العينيات تعديل راحة العين بسهولة لتناسب ارتفاع المراقب.

يتم توجيه قطعة الأنف الدوارة ذات الأهداف نحو الداخل، ويمكن إدخال 5 أهداف في المسدس في وقت واحد - 4 أهداف تأتي مع مجموعة، وفتحة واحدة مجانية. سيوفر الهدف الإضافي تكبيرًا إضافيًا ضمن نطاق التكبير.

إضاءة

توفر لمبة الهالوجين بقدرة 30 وات إضاءة ساطعة تسمح برؤية جيدة لهياكل العينة مع أي تقنية مراقبة وأي هدف يتم استخدامه. الإضاءة دافئة مما يجعلها أكثر راحة للعين خلال ساعات العمل الطويلة. هناك خيار تعديل السطوع. يتم تشغيل الإضاءة بواسطة مصدر طاقة التيار المتردد.

من الممكن إعداد إضاءة Köhler بفضل مكثف Abbe المركزي والقابل لضبط الارتفاع، وغشاء الفتحة، والحجاب الحاجز الميداني. توجد فتحة في المكثف حيث يمكن تركيب شريط تمرير تباين الطور أو الحقل المظلم. يتيح لك شريط التمرير التبديل بسرعة بين تقنيات البحث وتلك التي تعمل على تحسين الأداء.

آلية المرحلة والتركيز

لا تحتوي المرحلة على رف تحديد المواقع، مما يحسن بيئة العمل. يقوم المرفق الميكانيكي بتحريك الكائن بسلاسة ويمكن إزالته لإجراء المسح اليدوي.

توجد مقابض التركيز على جانبي جسم المجهر وأقرب إلى قاعدة المجهر، مما يسمح لك بوضع يديك على الطاولة بدلاً من رفعهما في الهواء عند العمل لفترات طويلة من الوقت. المقابض متحدة المحور، أي أنها تقع على نفس المحور. تحتوي آلية التركيز الخشنة على مقبض قفل وتعديل التوتر. تتميز آلية التركيز بالسلاسة، وبالتالي لن تضطر إلى بذل أي جهد عند ضبطها.

مُكَمِّلات

يشتمل خط الملحقات الاختيارية على العدسات والأهداف وأجهزة الاستقطاب ومكثفات المجال المظلم وأجهزة تباين الطور وشرائح المعايرة والكاميرات الرقمية. تم تصميم الأجهزة خصيصًا لمجهر MAGUS Bio D250T LCD، وهي تتوافق مع المجهر على النحو الأمثل وتزيد من قدراته.

الملامح الرئيسية للمجهر:

• رأس ثلاثي العينيات مع أنبوب عمودي لتركيب كاميرا رقمية
• تسمح لك أنابيب العدسة الدوارة بزاوية 360 درجة بتعديلها لتناسب ارتفاع المستخدم
• تعديل الديوبتر على الأنبوب الأيسر، التركيز الخشن بمقبض القفل ومقبض تعديل التوتر الخشن، التركيز الدقيق
• ملاحظات في الضوء المنقول، مصدر الضوء - مصباح هالوجين قابل للتعديل بقدرة 30 وات
• يتيح لك مكثف Abbe ذو الحجاب الحاجز للفتحة والحجاب الحاجز الميداني إعداد إضاءة Köhler
• خيار تثبيت تباين الطور ومنزلقات darkfield (توجد فتحة خاصة في المكثف لتركيبها)
• مجموعة واسعة من الملحقات الاختيارية

الملامح الرئيسية للكاميرا:

• تعمل الكاميرا بشكل مستقل دون الاتصال بجهاز كمبيوتر أو تثبيت أي برنامج
• واجهة HDMI لمعدل نقل بيانات عالي ومستقر
• تبلغ دقة الكاميرا 1920 × 1080 بكسل - وهو خيار مثالي لعرض الصور على شاشة عالية الدقة بالكامل
• 60 إطارًا في الثانية لمراقبة العينات المتحركة وتسجيل الفيديو وتحريك العينة دون اهتزاز أو تأخير
• يوفر مستشعر الإضاءة الخلفية CMOS الملون من SONY Starvis مستوى ضوضاء منخفض وحساسية عالية للضوء حتى في ظروف الإضاءة المنخفضة. سوف تحصل على صور أكثر وضوحًا وإشراقًا وأكثر تشبعًا بالألوان
• برنامج يحتوي على صور وتسجيل فيديو وتحرير وعرض خارجي وقياسات خطية وزاوية

تتضمن المجموعة:

• كاميرا رقمية MAGUS CHD10 (كاميرا رقمية، كابل HDMI (1.5 متر)، ماوس USB، بطاقة ذاكرة SD سعة 32 جيجابايت، محول طاقة تيار متردد 12 فولت/1 أمبير (يورو)، دليل المستخدم وبطاقة الضمان)
• شاشة LCD ماجوس MCD20
• قاعدة مزودة بمدخل طاقة، ومصدر ضوء منقول، وآلية تركيز، ومسرح، ومكثف، وفتحة أنف دوارة
• رأس ثلاثي العينيات
• الهدف اللوني لخطة إنفينيتي: 4x/0.1
• الهدف اللوني لخطة إنفينيتي: 10x/0.25
• الهدف اللوني لخطة Infinity: 40x/0.65 (محمل بنابض)
• الهدف اللوني لخطة Infinity: 100x/1.25 (محمل بنابض)
• عدسات عينية مقاس 10x/22 مم مع راحة طويلة للعين (قطعتان)
• أكواب العين (2 قطعة)
• المرشحات (4 قطع)
• محول الكاميرا C-mount
• زجاجة من الزيت المغمور
• مفتاح ربط سداسي
• سلك طاقة التيار المتردد
• غطاء الغبار
• دليل المستخدم وبطاقة الضمان

تحديد

معرف المنتج 83009

العلامة التجارية ماجوس

الضمان 5

إيان 5905555018034

حجم العبوة (الطول × العرض × الارتفاع) 43.1x27.1x63

وزن الشحن 12.65

مواصفات المجهر

النوع بيولوجي، خفيف/بصري، رقمي

ثلاثي العينيات الرأس

رأس الفوهة جميل (Siedentopf، دوران 360 درجة)

زاوية ميل الرأس 30 درجة

التكبير، التكوين الأساسي × 40–1000 (*اختياري: 40–1200/1250/1500/1600/2000/2500)

قطر أنبوب العدسة 30 مم

العدسات 10x/22 مم، راحة العين: 10 مم (*اختياري: 10x/22 مم بمقياس، 12.5x/14؛ 15x/15؛ 20x/12؛ 25x/9)

الأهداف خطة اللانهاية اللوني: 4x/0.1؛ 10x/0.25؛ 40xس/0.65؛ 100xs/1.25 (زيت)؛ المسافة البؤرية: 45 مم (*اختياري: 20x/0.4؛ 60xs/0.80)

قطعة أنف دوارة لـ 5 أهداف

مسافة العمل، مم 21 (4x)؛ 5 (10x)؛ 0.66 (40xث)؛ 0.36 (100xث)؛ 8.8 (20x)؛ 0.465 (60س)

المسافة بين الحدقتين 48 - 75 ملم

المرحلة، مم 180x150

نطاق الحركة المرحلة، مم 75/50

تتميز المرحلة بمرحلة ميكانيكية ذات محورين، بدون رف تحديد المواقع

ضبط ديوبتر العدسة، الديوبتر ±5 (على الأنبوب الأيسر)

مكثف Abbe المكثف، NA 1.25، قابل للتعديل في المنتصف، وقابل لضبط الارتفاع، وفتحة فتحة قابلة للتعديل، وفتحة لمنزلق darkfield ومنزلق تباين الطور، وحامل متوافق

الحجاب الحاجز فتحة الحجاب الحاجز قابل للتعديل، الحجاب الحاجز مجال القزحية قابل للتعديل

تركيز بؤري محوري، وتركيز خشن (21 مم، 39.8 مم/دائرة، مع مقبض قفل ومقبض ضبط التوتر) وتركيز دقيق (0.002 مم)

إضاءة الهالوجين

تعديل السطوع نعم

مصدر الطاقة 220±22 فولت، 50 هرتز، شبكة التيار المتردد

نوع مصدر الضوء: لمبة هالوجين 12 فولت/30 واط، G4

مرشحات الضوء نعم

نطاق درجة حرارة التشغيل، درجة مئوية 5...+35

القدرة على توصيل جهاز تباين الطور للمعدات الإضافية (المكثف والأهداف)، ومكثف الحقل المظلم (الجاف أو الزيتي)، وأجهزة الاستقطاب (المستقطب والمحلل)

مستوى المستخدم المستخدمين ذوي الخبرة والمهنيين

مستوى صعوبة التجميع والتركيب معقد

مختبر التطبيقات/الطبية

موقع الإضاءة أقل

طريقة البحث مجال مشرق

الحقيبة/العلبة/الحقيبة في مجموعة غطاء الغبار

الوزن كجم 8

الأبعاد مم 200x436x400

مواصفات الكاميرا

مستشعر سوني ستارفيس CMOS

اللون/لون أحادي اللون

ميجا بكسل 2

الحد الأقصى للدقة، بكسل 1920x1080

حجم المستشعر 1/2.8 بوصة (5.57 × 3.13 ملم)

حجم البكسل، ميكرومتر 2.9x2.9

واجهة موصلات HDMI 1.4

بطاقة ذاكرة SD تصل إلى 32 جيجابايت

القدرة على توصيل ماوس USB بمعدات إضافية

حساسية الضوء 1300 مللي فولت عند 1/30 ثانية

وقت التعرض 0.04 مللي ثانية-1000 مللي ثانية

تسجيل الفيديو نعم

معدل الإطارات، إطارًا في الثانية بدقة 60@1920x1080 (HDMI)

مكان تركيب أنبوب ثلاثي العينيات، أنبوب العدسة بدلاً من العدسة

تنسيق الصورة *.jpg

تنسيق الفيديو *.h264، *.mp4

النطاق الطيفي، نانومتر 380-650 (مرشح الأشعة تحت الحمراء المدمج)

نوع الغالق ERS (مصراع دوار إلكتروني)

برنامج HDMI: مدمج

متطلبات النظام لا تتطلب الاتصال بالكمبيوتر

الجسم من الألومنيوم الصلب

محول تيار متردد لإمداد طاقة الكاميرا 12 فولت، 1 أمبير

مواصفات مدخل محول طاقة التيار المتردد: جهد التيار المتردد 100-240 فولت، 50/60 هرتز، الخرج: جهد التيار المستمر 12 فولت/1 أمبير

نطاق درجة حرارة تشغيل الكاميرا، درجة مئوية -10...+50

نطاق رطوبة التشغيل، % 30 - 80
