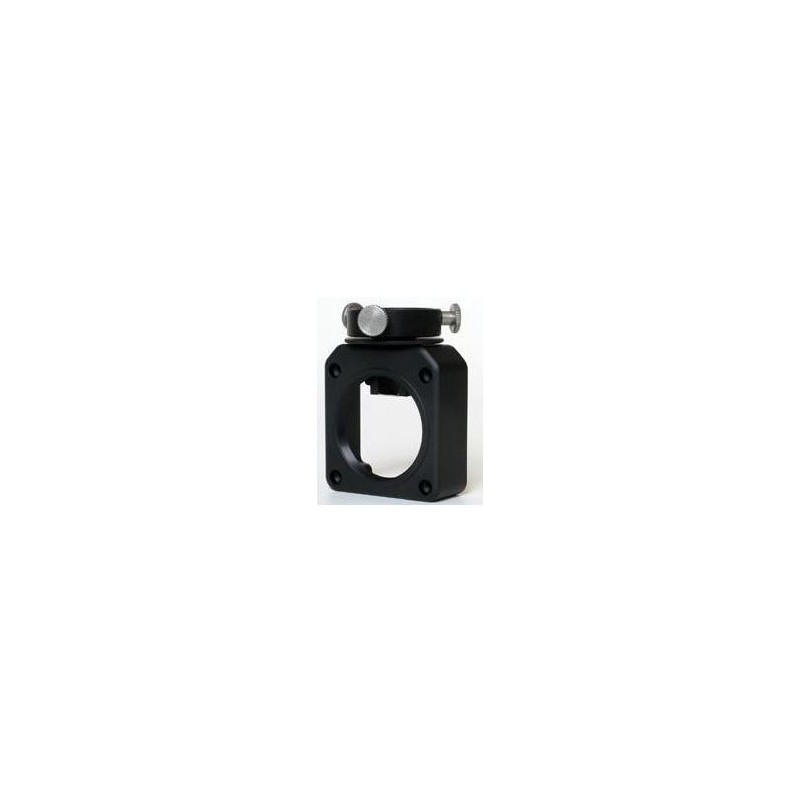

موجه خارج المحور من موراڤيان لموجه خارج المحور لكاميرات CCD من النوع G2 و T2 (50291)

تم تصميم جهاز التوجيه خارج المحور من مورافيان خصيصًا للاستخدام مع كاميرات CCD من نوع G2 وT2. يتيح التتبع والتصوير بدقة باستخدام تلسكوب واحد، مما يلغي الحاجة إلى تلسكوب توجيه منفصل. يقلل هذا النهج من الوزن والتكلفة الإجمالية، بينما يضمن أيضًا الاستقرار الميكانيكي. نظرًا لأن كاميرا التوجيه متصلة مباشرة بإعداد التصوير، فإن أي تشوهات ميكانيكية يتم مشاركتها، مما يسمح بتصحيحات توجيه أكثر دقة.

التفاصيل التقنية:

• مسافة التركيز الخلفي هي 21.5 مم (إصدار Mark II).

• يستخدم جانب الكاميرا/العدسة نمط التثبيت الخاص بـ Moravian G2 Mark II.

• منفذ التوجيه هو اتصال قياسي بحجم 1.25 بوصة.

• يستخدم جانب التلسكوب اتصالًا أنثويًا بحجم 2 بوصة للفلتر/حلقة T الواسعة (M48x0.75).

• تشمل أحجام الخيوط المتاحة خيط T (M42 × 0.75) وM48 × 0.75، وكلاهما مصمم للحفاظ على مسافة بؤرية خلفية تبلغ 55 مم.

• المرآة لها مقطع عرضي أمامي بحجم 10 × 7 مم، مع أبعاد فعلية 10 × 10 مم، مثبتة بزاوية 45 درجة.

• متوافق مع أي كاميرا توجيه تحتوي على أنف عدسة بحجم 1.25 بوصة. قد تتطلب بعض الكاميرات أنفًا أقصر لتحقيق التركيز.

• مناسب للاستخدام مع كاميرات G0 وG1، ويمكن للكاميرات ذات التركيب CS استخدام محول خاص.

الميزات:

• يستخدم جهاز التوجيه خارج المحور مرآة مائلة لتوجيه جزء صغير من الضوء الوارد إلى كاميرا التوجيه، دون التأثير على مسار التصوير الرئيسي.

• متوافق مع عجلات الفلتر الداخلية والخارجية. عند استخدام عجلة فلتر خارجية، لا حاجة إلى فاصل. مع عجلة فلتر داخلية، يجب وضع فاصل بين OAG والكاميرا.

• منفذ التوجيه هو بحجم 1.25 بوصة، مما يجعله متوافقًا مع مجموعة واسعة من كاميرات التوجيه.

• متوفر بأحجام خيوط M42 وM48. يوفر خيط M48 فتحة أكبر، مما يضمن إضاءة المرآة بالكامل، وهو مفيد للاستخدام مع المصححات والمهايئات الحديثة.

• يتضمن إصدار Mark II براغي محاذاة للإمالة الدقيقة لمحاذاة مستشعر الطائرة مع حقل الصورة بدقة.

ملاحظات الاستخدام:

• بالنسبة للتلسكوبات ذات الأطوال البؤرية الطويلة، يكون مجال رؤية كاميرا التوجيه صغيرًا، مما قد يجعل العثور على نجم توجيه مناسب أكثر تحديًا وقد يتطلب إعادة وضع التلسكوب.

• يأخذ جهاز التوجيه الضوء من حافة الحقل، حيث قد تكون صور النجوم مشوهة في بعض الأنظمة البصرية. يمكن أن يؤثر ذلك على حسابات السطوع والمركز للنجوم التوجيهية.

• تم تصميم النظام لمسافة بؤرية خلفية إجمالية تبلغ 55 مم، مما يجعله متوافقًا مع العديد من الملحقات البصرية مثل مصححات الكوما ومسطحات الحقل.
