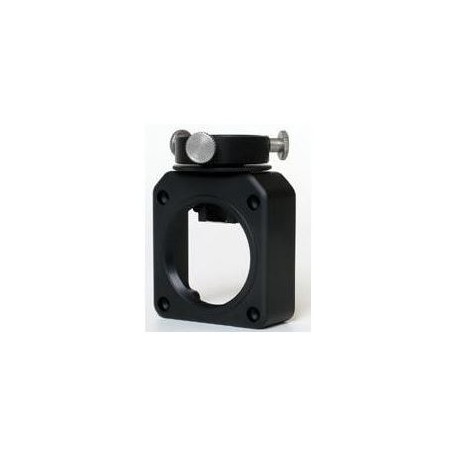

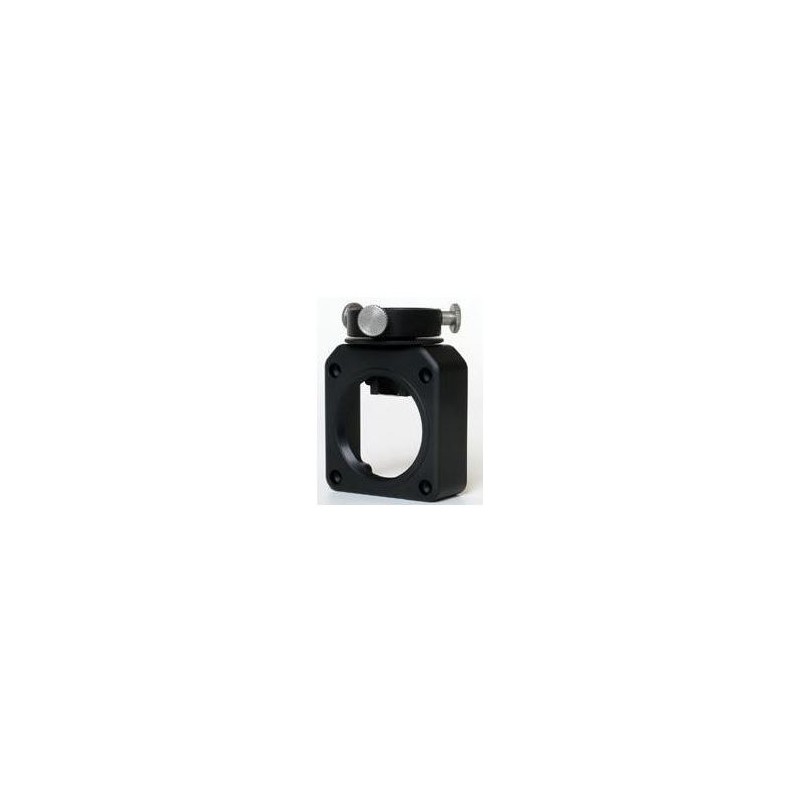

Moravian Off-Axis-Guider Off-axisni vodnik za G2 in T2 CCD kamere (50291)

Moravski Off-Axis Guider je posebej zasnovan za uporabo z G2 in T2 CCD kamerami. Omogoča natančno sledenje in slikanje z uporabo enega teleskopa, kar odpravlja potrebo po ločenem vodilnem teleskopu. Ta pristop zmanjšuje skupno težo in stroške ter zagotavlja mehansko stabilnost. Ker je vodilna kamera neposredno pritrjena na slikovno opremo, se vse mehanske deformacije delijo, kar omogoča natančnejše korekcije vodenja.

Tehnične podrobnosti:

• Razdalja zadnjega fokusa je 21,5 mm (različica Mark II).

• Stran kamere/okularja uporablja Moravski G2 Mark II vzorec vijakov.

• Vodilni priključek je standardna povezava z nosom 1,25".

• Stran teleskopa uporablja ženski 2" filter/široki T-obroč (M48x0,75) povezavo.

• Na voljo so velikosti navojev, vključno z T-navojem (M42 × 0,75) in M48 × 0,75, oba zasnovana za ohranjanje 55 mm zadnje fokalne razdalje.

• Ogledalo ima sprednji presek 10 × 7 mm, z dejanskimi dimenzijami 10 × 10 mm, postavljeno pod kotom 45°.

• Združljiv z vsako vodilno kamero, ki ima nos okularja 1,25". Nekatere kamere lahko zahtevajo krajši nos za dosego fokusa.

• Primeren za uporabo z G0 in G1 kamerami, kamere z CS-mountom pa lahko uporabijo poseben adapter.

Lastnosti:

• Off-axis guider uporablja nagnjeno ogledalo za usmerjanje majhnega dela prihajajoče svetlobe na vodilno kamero, ne da bi vplival na glavno slikovno pot.

• Združljiv z notranjimi in zunanjimi kolesi filtrov. Pri uporabi zunanjega kolesa filtrov distančnik ni potreben. Pri notranjem kolesu filtrov je treba distančnik postaviti med OAG in kamero.

• Vodilni priključek je standardni 1,25", kar omogoča združljivost s širokim naborom vodilnih kamer.

• Na voljo v velikostih navojev M42 in M48. Navoj M48 zagotavlja večjo odprtino, kar zagotavlja, da je ogledalo popolnoma osvetljeno, kar je koristno za uporabo z modernimi korektorji in adapterji.

• Različica Mark II vključuje vijake za kolimacijo nagiba za natančno poravnavo ravnine senzorja s slikovnim poljem.

Opombe za uporabo:

• Pri teleskopih z dolgimi goriščnimi razdaljami je vidno polje vodilne kamere majhno, kar lahko oteži iskanje primerne vodilne zvezde in lahko zahteva premikanje teleskopa.

• Vodilni sistem vzorči svetlobo z roba polja, kjer so lahko slike zvezd popačene v nekaterih optičnih sistemih. To lahko vpliva na izračune svetlosti in centroida za vodilne zvezde.

• Sistem je zasnovan za skupno zadnjo fokalno razdaljo 55 mm, kar omogoča združljivost z mnogimi optičnimi dodatki, kot so korektorji kome in izravnalniki polja.
