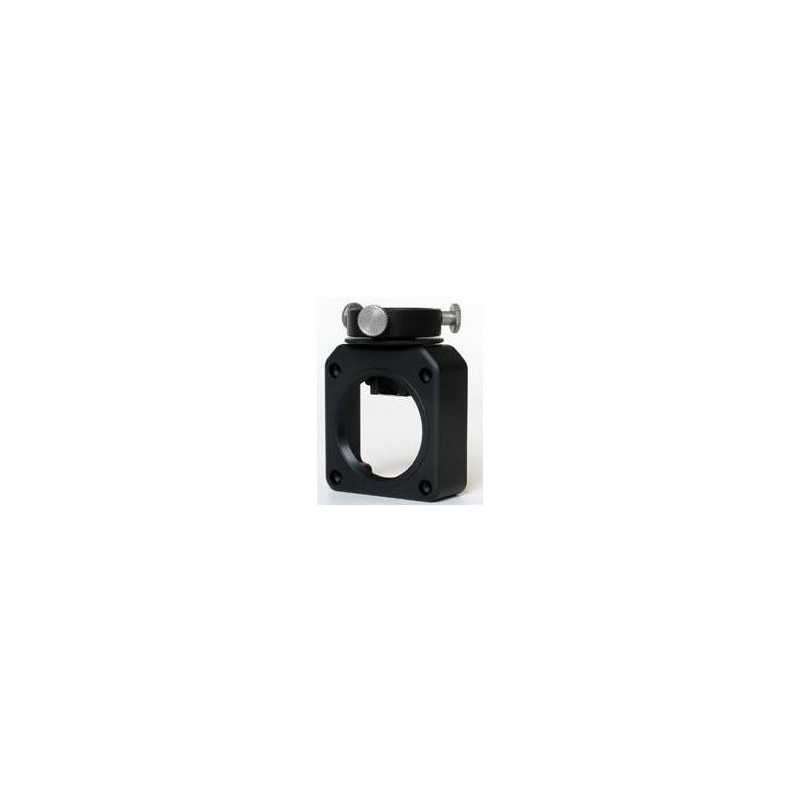

Moravian Off-Axis-Guider Off-axis guider for G2 and T2 CCD-kameraer (50291)

Moravian Off-Axis Guider er spesifikt designet for bruk med G2 og T2 CCD-kameraer. Den tillater presis sporing og bildebehandling ved å bruke et enkelt teleskop, noe som fjerner behovet for et separat guide-teleskop. Denne tilnærmingen reduserer total vekt og kostnad, samtidig som den sikrer mekanisk stabilitet. Fordi guider-kameraet er festet direkte til bildeoppsettet, deles eventuelle mekaniske forvrengninger, noe som gir mer nøyaktige guidekorrigeringer.

Tekniske Detaljer:

• Bakfokusavstand er 21,5 mm (Mark II-versjon).

• Kamera/okularsiden bruker Moravian G2 Mark II bolt-mønster.

• Guiderporten er en standard 1,25" nese-stykke tilkobling.

• Teleskopsiden bruker en kvinnelig 2" filter/bred T-ring (M48x0,75) tilkobling.

• Tilgjengelige gjengestørrelser inkluderer T-gjenge (M42 × 0,75) og M48 × 0,75, begge designet for å opprettholde en bakfokusavstand på 55 mm.

• Speilet har et fronttverrsnitt på 10 × 7 mm, med faktiske dimensjoner på 10 × 10 mm, satt i en 45° vinkel.

• Kompatibel med ethvert guiderkamera som har en 1,25" okularnese. Noen kameraer kan kreve en kortere nesestykke for å oppnå fokus.

• Egnet for bruk med G0 og G1 kameraer, og kameraer med en CS-mount kan bruke en spesiell adapter.

Egenskaper:

• Off-axis guideren bruker et skråstilt speil for å lede en liten del av innkommende lys til guiderkameraet, uten å påvirke hovedbildebanen.

• Kompatibel med både interne og eksterne filterhjul. Når du bruker et eksternt filterhjul, er det ikke nødvendig med en spacer. Med et internt filterhjul må en spacer plasseres mellom OAG og kameraet.

• Guiderporten er en standard 1,25", noe som gjør den kompatibel med et bredt spekter av guiderkameraer.

• Tilgjengelig i M42 og M48 gjengestørrelser. M48-gjengen gir en større åpning, som sikrer at speilet er fullt opplyst, noe som er fordelaktig for bruk med moderne korrektorer og adaptere.

• Mark II-versjonen inkluderer tip-tilt kollimasjonsskruer for presis justering av sensorplanet med bildefeltet.

Bruksnotater:

• For teleskoper med lange brennvidder er guiderkameraets synsfelt lite, noe som kan gjøre det mer utfordrende å finne en passende guide-stjerne og kan kreve omplassering av teleskopet.

• Guideren samler lys fra kanten av feltet, hvor stjernebilder kan være forvrengt i noen optiske systemer. Dette kan påvirke lysstyrken og sentroidberegningene for guidestjerner.

• Systemet er designet for en total bakfokusavstand på 55 mm, noe som gjør det kompatibelt med mange optiske tilbehør som koma-korrektorer og feltutjevnere.
