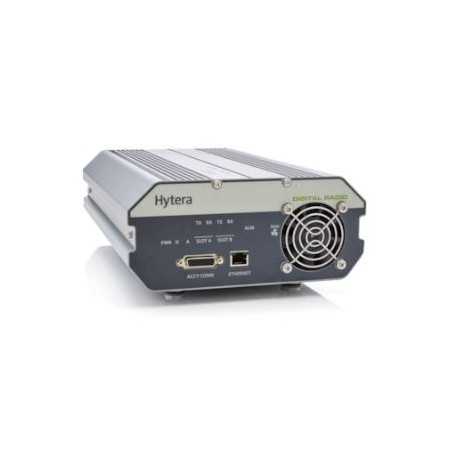

مكرر التردد Hytera RD625 VHF DMR

تم تطوير RD625 وفقًا لمعيار ETSI المفتوح للراديو الرقمي المتنقل (DMR) ويمكن تشغيله إما بإشارات رقمية أو تناظرية.

شبكة IP مرنة

يمكن توصيل مكرر DMR من Hytera بشبكة اتصالات قائمة على IP مع مواقع متعددة. تُستخدم وظيفة التجوال لتزويد أجهزة الراديو في شبكة الراديو هذه بخدمات الصوت والبيانات عبر الخلايا.

ربط التبادلات الفرعية التلقائية الخاصة بخدمة VoIP

يتيح مكرر RD625 إمكانية توصيل أنظمة هاتف VoIP الحالية بشبكة راديو DMR. يتيح ذلك لمشتركي راديو DMR إجراء محادثات ثنائية الاتجاه مع مشاركين من شبكة الهاتف. مشتركو الهاتف لديهم خيار إجراء مكالمات فردية أو جماعية في شبكة الراديو.

التشغيل التناظري والرقمي مع إمكانية التبديل تلقائيًا

يمكن تشغيل مكرر RD625 في الوضعين التماثلي والرقمي وهو متوافق تمامًا مع الأنظمة التماثلية المستخدمة حاليًا. يتغير الجهاز تلقائيًا بين الوضع الرقمي والتناظري اعتمادًا على نوع إشارة جهاز الاستقبال ، مما يوفر الوقت والمال من خلال التخلص من الحاجة إلى ضبط الترددات والقنوات يدويًا.

قدرة إرسال قابلة للتكيف

يمكن أن يتحول مصدر الطاقة المتكامل لـ RD625 تلقائيًا إلى مصدر احتياطي للتيار المستمر من بطارية الرصاص الحمضية المختومة إذا فشل مصدر التيار المتردد. هذا يجعل من الممكن توفير حل آمن من الفشل للاتصالات الهامة.

عام

مدى التردد VHF: 136 - 174 MHz / UHF: 400-470 MHz

أوضاع التشغيل المدعومة DMR Tier II (DMR التقليدي) وفقًا لمعيار ETSI TS 102361-1 / 2/3 ، التناظرية

سعة القناة 16

تباعد القنوات 12.5 / 20/25 كيلو هرتز

جهد التشغيل 13.6 ± 15٪ VDC 90 V - 264 VDC

الأعلى. استهلاك الطاقة (في وضع الاستعداد) 0.5 أمبير عند 13.6 فولت تيار مستمر

الأعلى. استهلاك الطاقة (أثناء النقل) 5.5 أمبير عند 13.6 فولت تيار مستمر

استقرار التردد ± 0.5 جزء في المليون

مقاومة الهوائي 50 Ω

الأبعاد (ارتفاع × عرض × عمق) 108 × 210 × 348 مم

الوزن 5000 جرام (مع وحدة الطباعة على الوجهين)

المتلقي

الحساسية (تناظرية) 0.3 ميكرو فولت (12 ديسيبل SINAD) 0.22 ميكرو فولت (نموذجي) (12 ديسيبل SINAD) 0.4 ميكرو فولت (20 ديسيبل SINAD)

الحساسية (رقمية) 0.3 ميكرو فولت / BER 5٪

انتقائية القناة المجاورة

TIA-603 65 ديسيبل عند 12.5 كيلوهرتز / 75 ديسيبل عند 20/25 كيلوهرتز

ETSI 60 ديسيبل عند 12.5 كيلوهرتز / 70 ديسيبل عند 20/25 كيلوهرتز

تعديل

TIA-603 75 ديسيبل عند 12.5 كيلوهرتز / 20/25 كيلوهرتز

ETSI 70 ديسيبل عند 12.5 كيلوهرتز / 20/25 كيلوهرتز

رفض الاستجابة الزائفة

TIA-603 75 ديسيبل عند 12.5 كيلوهرتز / 20/25 كيلوهرتز

ETSI 70 ديسيبل عند 12.5 كيلوهرتز / 20/25 كيلوهرتز

نسبة الإشارة إلى الضوضاء (S / N) 40 ديسيبل عند 12.5 كيلوهرتز 43 ديسيبل عند 20 كيلوهرتز 45 ديسيبل عند 25 كيلوهرتز

تشويه الصوت ≤ 3٪

حساسية الصوت + 1 إلى - 3 ديسيبل

إجراء انبعاث زائف

المرسل

قوة الإرسال 1-25 واط (قابل للتعديل)

التعديل 11 K0F3E عند 12.5 كيلو هرتز 14 K0F3E عند 20 كيلو هرتز 16 K0F3E عند 25 كيلو هرتز

تعديل رقمي 4FSK 12.5 كيلوهرتز (بيانات فقط): 7K60FXD 12.5 كيلوهرتز (بيانات وصوت): 7K60FXW

الإشارات المتداخلة والتوافقيات -36dBm (1 جيجا هرتز)

تعديل التعديل ± 2.5 كيلو هرتز عند 12.5 كيلو هرتز ± 4.0 كيلو هرتز عند 20 كيلو هرتز ± 5.0 كيلو هرتز عند 25 كيلو هرتز

الطنين والضوضاء 40 ديسيبل عند 12.5 كيلوهرتز 43 ديسيبل عند 20 كيلوهرتز 45 ديسيبل عند 25 كيلوهرتز

انتقائية القناة المجاورة 60 ديسيبل عند 12.5 كيلوهرتز 70 ديسيبل عند 20/25 كيلوهرتز

حساسية الصوت + 1 إلى - 3dB

تشويه الصوت الاسمي ≤3٪

مشفر صوتي رقمي من نوع AMBE + 2TM

الظروف البيئية

نطاق درجة حرارة التشغيل - 30 درجة مئوية إلى +60 درجة مئوية

نطاق درجة حرارة التخزين - 40 درجة مئوية إلى + 85 درجة مئوية
