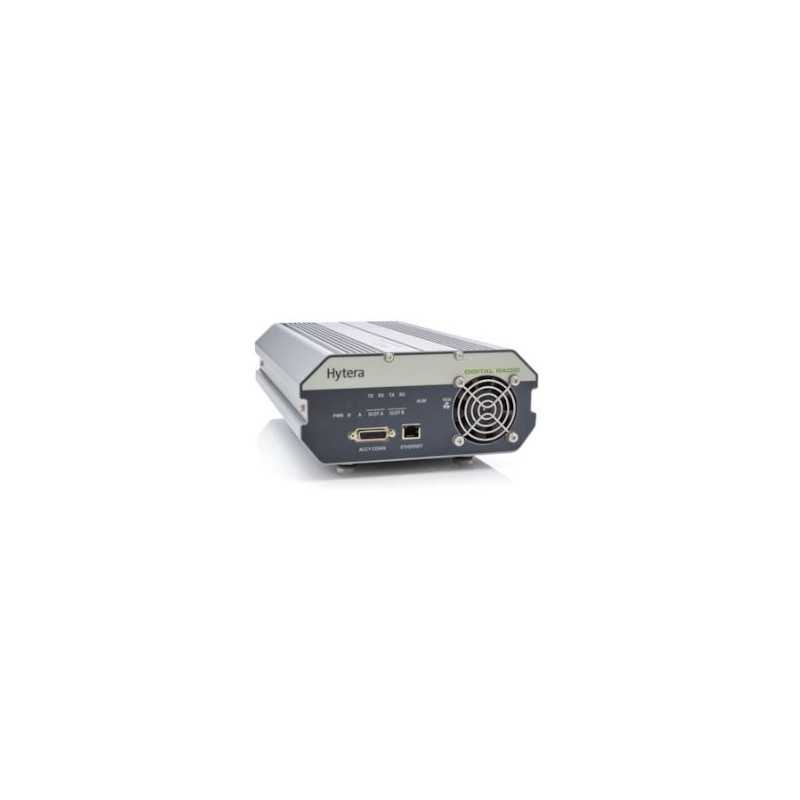

Hytera RD625 VHF DMR kartotuvas

RD625 buvo sukurtas pagal skaitmeninio mobiliojo radijo (DMR) atvirą ETSI standartą ir gali būti valdomas tiek skaitmeniniais, tiek analoginiais signalais.

Lankstus IP tinklas

„ Hytera “ DMR kartotuvą galima prijungti prie IP pagrindu veikiančio ryšio tinklo su keliomis svetainėmis. Tarptinklinio ryšio funkcija naudojama šio radijo tinklo radijo imtuvams teikti balso ir duomenų paslaugas visose ląstelėse.

VoIP privačių automatinių filialų stočių prijungimas

RD625 kartotuvas leidžia prijungti esamas VoIP telefono sistemas prie DMR radijo tinklo. Tai leidžia DMR radijo abonentams palaikyti pusiau dvipusius pokalbius su dalyviais iš telefono tinklo. Telefono abonentai radijo tinkle turi galimybę skambinti individualiai arba grupiniais skambučiais.

Analoginis ir skaitmeninis veikimas su galimybe persijungti automatiškai

RD625 kartotuvas gali būti valdomas tiek analoginiu, tiek skaitmeniniu režimu ir yra visiškai suderinamas su šiuo metu naudojamomis analoginėmis sistemomis. Įrenginys automatiškai perjungia skaitmeninį ir analoginį režimą, priklausomai nuo imtuvo signalo tipo, taupydamas laiką ir pinigus, nes nebereikia rankiniu būdu konfigūruoti dažnių ir kanalų.

Pritaikoma perdavimo galia

Integruotas RD625 maitinimo šaltinis gali automatiškai persijungti į atsarginį nuolatinės srovės tiekimą iš sandaraus švino rūgšties akumuliatoriaus, jei kintamosios srovės tiekimas nutrūksta. Tai leidžia pasiūlyti saugų sprendimą kritiniams ryšiams.

Generolas

Dažnių diapazonas VHF: 136–174 MHz / UHF: 400–470 MHz

Palaikomi darbo režimai DMR Tier II (įprastas DMR) pagal ETSI TS 102 361-1/2/3, analoginis

Kanalo talpa 16

Atstumas tarp kanalų 12,5 / 20 / 25 kHz

Darbinė įtampa 13,6 ± 15% VDC 90 V - 264 VDC

Maks. energijos suvartojimas (parengties režimu) ≤ 0,5 A esant 13,6 V nuolatinei įtampai

Maks. energijos suvartojimas (perdavimo metu) ≤ 5,5 A esant 13,6 VDC

Dažnio stabilumas ± 0,5 ppm

Antenos varža 50 Ω

Matmenys (A × P × G) 108 × 210 × 348 mm

Svoris 5000 g (su dvipusiu aparatu)

Imtuvas

Jautrumas (analoginis) 0,3 μV (12 dB SINAD) 0,22 μV (tipiškas) (12 dB SINAD) 0,4 μV (20 dB SINAD)

Jautrumas (skaitmeninis) 0,3 μV / BER 5 %

Gretimo kanalo selektyvumas

TIA-603 65 dB esant 12,5 kHz / 75 dB esant 20 / 25 kHz

ETSI 60 dB esant 12,5 kHz / 70 dB esant 20 / 25 kHz

Intermoduliacija

TIA-603 75 dB esant 12,5 kHz / 20 / 25 kHz

ETSI 70 dB esant 12,5 kHz / 20 / 25 kHz

Netikras atsakymo atmetimas

TIA-603 75 dB esant 12,5 kHz / 20 / 25 kHz

ETSI 70 dB esant 12,5 kHz / 20 / 25 kHz

Signalo ir triukšmo santykis (S/N) 40 dB esant 12,5 kHz 43 dB esant 20 kHz 45 dB esant 25 kHz

Garso iškraipymas ≤ 3 %

Garso jautrumas nuo + 1 iki - 3 dB

Atlikta klaidinga emisija

Siųstuvas

Perdavimo galia 1 - 25 W (reguliuojama)

Moduliacija 11 K0F3E esant 12,5 kHz 14 K0F3E esant 20 kHz 16 K0F3E esant 25 kHz

4FSK skaitmeninė moduliacija 12,5 kHz (tik duomenys): 7K60FXD 12,5 kHz (duomenys ir balsas): 7K60FXW

Trikdantys signalai ir harmonikos -36dBm (1GHz)

Moduliacijos ribojimas ± 2,5 kHz esant 12,5 kHz ± 4,0 kHz esant 20 kHz ± 5,0 kHz esant 25 kHz

Triukšmas ir triukšmas 40 dB esant 12,5 kHz 43 dB esant 20 kHz 45 dB esant 25 kHz

Gretimo kanalo selektyvumas 60 dB esant 12,5 kHz 70 dB esant 20/25 kHz

Garso jautrumas nuo +1 iki -3dB

Nominalus garso iškraipymas ≤3 %

Skaitmeninis vokoderis AMBE+2TM

Aplinkos sąlygos

Darbinės temperatūros diapazonas - 30 °C iki + 60 °C

Laikymo temperatūros diapazonas - nuo 40 °C iki + 85 °C
